Boîte 7M pour plaque ras du mur Exé - V71796

Pdf
Vimar - V71796 - Boîte 7M pour plaque ras du mur Exé
Vimar - V71796 - Boîte 7M pour plaque ras du mur Exé

V71796
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de support / À encastrer

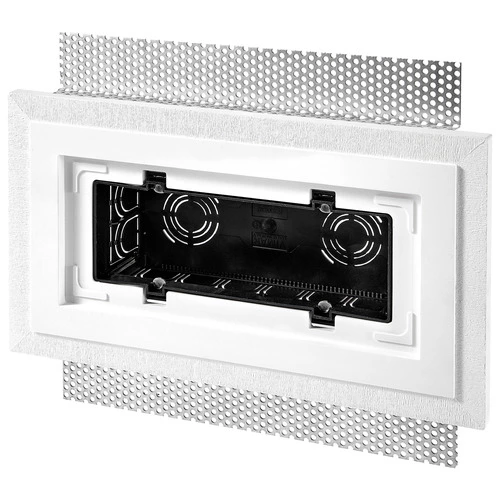

Boîte 7M pour plaque ras du mur Exé
Boîte d'encastrement 7 modules (GW 960 °C) avec cadre en plâtre pour montage affleurant de plaques Exé sur cloisons légères

État Produit
3 - Actif

Ceci pourrait également vous intéresser

V71580
V71580 - Accessoire enlèvement plaque ras du mur

Mode d'emploi, Manuels, Documentation

Vidéo

Dessins

vue des dimensions art. V71796
PNG DXF
art de la vue arrière. V71796
PNG DXF
PNG DXF
Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte d'appareillage encastré
Mode de pose
mur creux
Forme
rectangulaire
Type de construction
boîte de jonction/raccordement d'appareils
Modèle
autre
équipé d'une couronne rotative
No
à coupler/juxtaposer
Oui
Garnissage
sans
Diamètre
0 mm
Longueur
230,00 mm
Largeur
28.200,00 mm
Profondeur
0,00 - 58,40 mm
Pour le nombre d'inserts d'appareil
7
Fixation des appareils
visser
Avec vis
No
Traversée de boîtier par une ouverture défonçable
Oui
Traversée de boîtier par une membrane d'étanchéité
No
Traversée de boîtier par une tubulure
No
Traversée de boîtier par une membrane à niveaux
No
Pour diamètre du tube
20/25 mm
Verrouillage de tube
No
Verrouillage de tube en option
No
Entrée de l'arrière
Oui
Nombre d'entrées
12
Nombre d'embouts fournis
0
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
bleu
Indice de protection (IP)
IP00
Finition du couvercle
sans
Couvercle transparent
No
Fixation du couvercle
vissé
Plombable
No
Maintien de fonction
sans
Avec blindage
No
étanche à l'air
No
Section de conducteur max.
0
Nombre de pôles de la borne
0
Borne, position fixe
No
Fixation au crochet de luminaire
No
Tubulure
sans
Application spéciale
sans
Q.té minimum commande: 1 NR

Code barre

Barcode Qty 1 NR
8007352630758
1 NR
31,4x27,4x9,8 [cm]
1.230 [g]
Barcode Qty 5 NR
8007352630765
5 NR
50x29x33,5 [cm]
6.686 [g]
