Boîte encastr.8M p/cloison sèche azur - V71718

Pdf
Vimar - V71718 - Boîte encastr.8M p/cloison sèche azur
Vimar - V71718 - Boîte encastr.8M p/cloison sèche azur

V71718
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de support / À encastrer

Boîte encastr.8M p/cloison sèche azur
Boîte d'encastrement 8 modules (GW 850 °C) pour cloisons sèches, azur

  • Convient aux cloisons légères de plusieurs catégories (placoplâtre, bois, stratifié plastique ou similaires)
  • Fraisage orifice à la scie cloche de 68 mm de diamètre. Gabarit de centrage des orifices intégré à l’arrière
  • Pré-fentes autobloquantes optimisées, conçues pour le passage de tubes de différentes sections (16, 20 ou 25 mm) et ailettes en métal pour la fixation de la boîte sur des cloisons dont l’épaisseur peut varier de 1 à 38 mm
  • Équerres de fixation des vis des supports réalisées en métal
  • Vaste gamme d’accessoires disponibles: accessoires faisant office de gabarit pour tracer les orifices, d’union pour l’installation en batterie et l’installation sur la face interne de la cloison; cloisons de séparation; caches esthétiques

État Produit
3 - Actif

Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte d'appareillage encastré
Mode de pose
mur creux
Forme
rectangulaire
Type de construction
boîte de jonction/raccordement d'appareils
Modèle
autre
équipé d'une couronne rotative
No
à coupler/juxtaposer
Oui
Garnissage
sans
Diamètre
0 mm

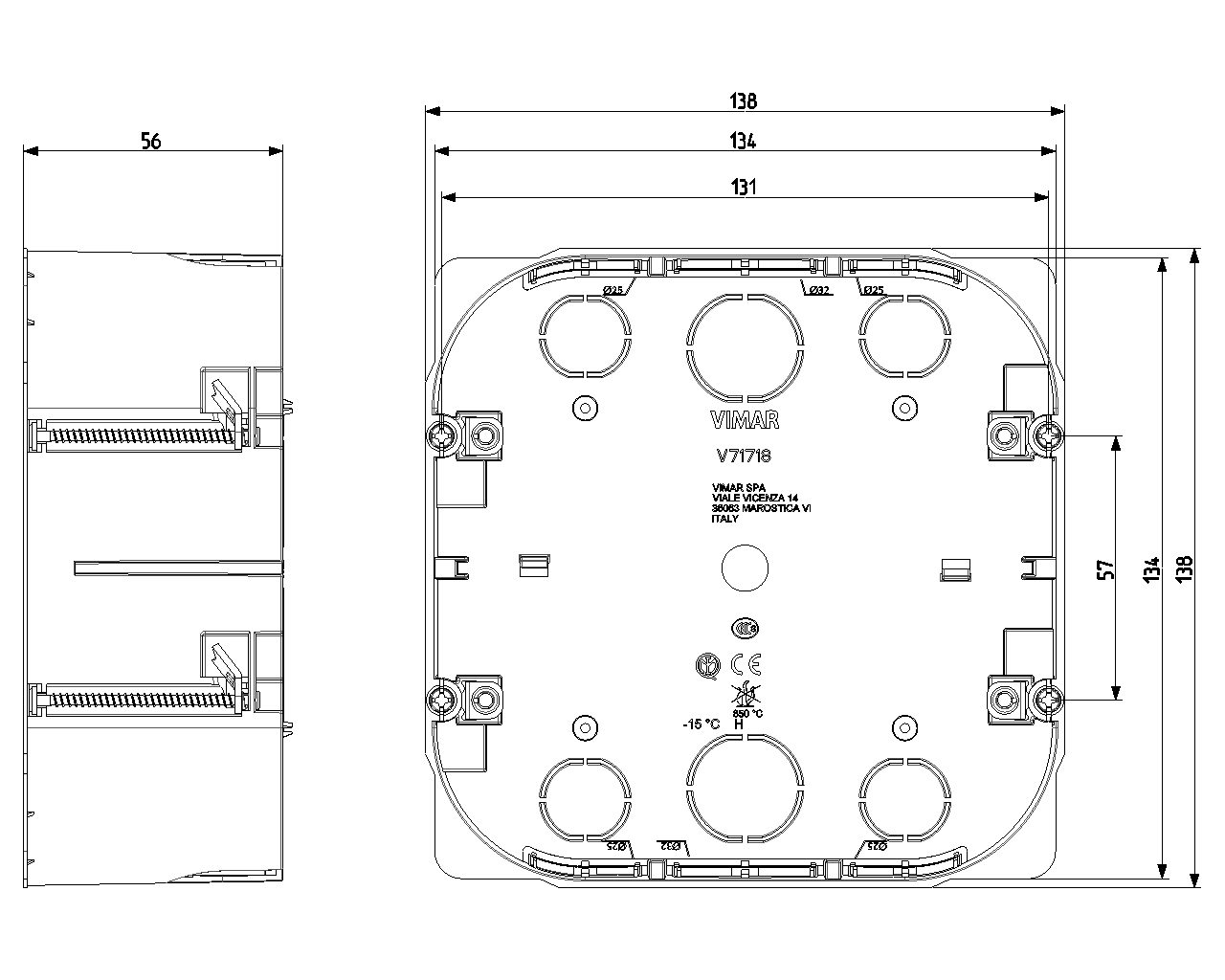

Longueur
138,00 mm
Largeur
138,00 mm
Profondeur
0,00 - 56,00 mm
Profondeur intérieure
50,00 mm
Pour le nombre d'inserts d'appareil
8
Fixation des appareils
visser
Avec vis
No
Traversée de boîtier par une ouverture défonçable
Oui
Traversée de boîtier par une membrane d'étanchéité
No
Traversée de boîtier par une tubulure
No
Traversée de boîtier par une membrane à niveaux
No
Pour diamètre du tube
20/25 mm
Verrouillage de tube
No
Verrouillage de tube en option
No
Entrée de l'arrière
Oui
Nombre d'entrées
16
Nombre d'embouts fournis
0
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
bleu
Indice de protection (IP)
IP00
Finition du couvercle
sans
Couvercle transparent
No
Fixation du couvercle
vissé
Plombable
No
Maintien de fonction
sans
Avec blindage
No
étanche à l'air
No
Section de conducteur max.
0
Nombre de pôles de la borne
0
Borne, position fixe
No
Fixation au crochet de luminaire
No
Tubulure
sans
Application spéciale
sans

00. Marquage CE - UE

01. IMQ - Italie

96. Expert électrotechniques

Q.té minimum commande: 10 NR

Code barre

Barcode Qty 1 NR
8007352425781
1 NR
13,8x13,8x5,6 [cm]
80 [g]
Barcode Qty 10 NR
8007352425798
10 NR
30,5x26x22 [cm]
1.116 [g]
