Boîte d'encastr.rectang. 6-7M azur - V71306

Pdf
Vimar - V71306 - Boîte d'encastr.rectang. 6-7M azur
Vimar - V71306 - Boîte d'encastr.rectang. 6-7M azur

V71306
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de support / À encastrer

Boîte d'encastr.rectang. 6-7M azur
Boîte d'encastrement rectangulaires 6-7 modules (GW 650 °C), pour maçonnerie, azur

  • Grand espace disponible pour le câblage interne
  • Prédécoupages destinés aux tubes de différentes sections
  • Crémaillère pour la fixation du séparateur (brevetée)
  • Équerres de fixation des vis des supports galvanisées pour empêcher l’occlusion du filet durant l’installation et faciliter le vissage
  • Accessoires disponibles: couvercles anti-mortier et plaquettes de jonction permettant de réaliser des batteries multiples de boîtiers

État Produit
3 - Actif

Ceci pourrait également vous intéresser

V71306.AU
V71306.AU - Boîte d'encastr.rectang. 6-7M noir
V71326
V71326 - Couvercle antimortier boîte encastr. 6M
V71550
V71550 - Cloison séparation pour boîte encastr.
V71563
V71563 - Plaquette de jonction boîte enc. jaune

Dessins

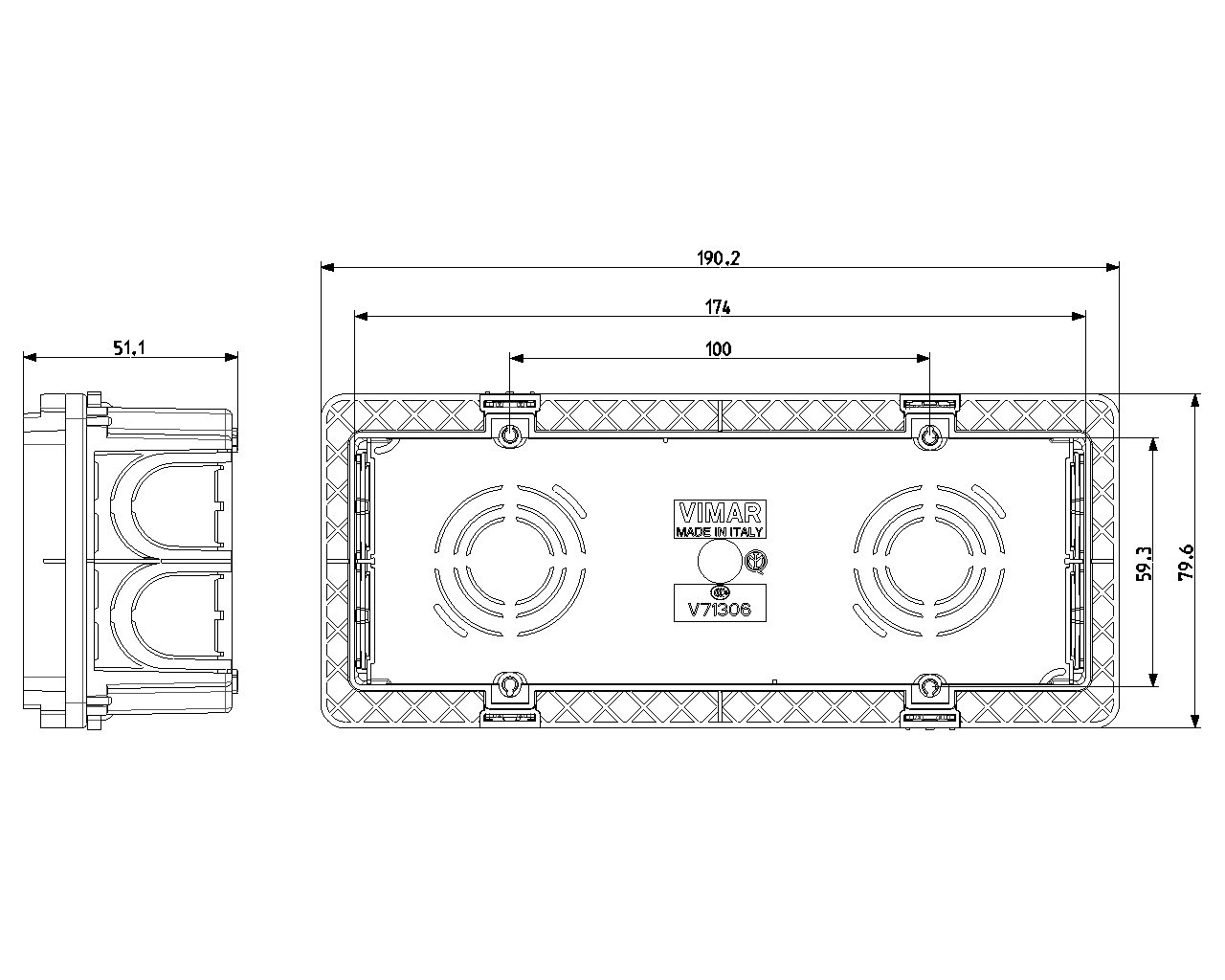

vue des dimensions art. V71306
PNG DXF
art de la vue arrière. V71306
PNG DXF
PNG DXF
Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte d'appareillage encastré
Mode de pose
encastré_
Forme
rectangulaire
Type de construction
boîte de jonction/raccordement d'appareils
Modèle
autre
équipé d'une couronne rotative
No
à coupler/juxtaposer
Oui
Garnissage
sans
Diamètre
0 mm
Longueur
59,00 mm
Largeur
174,00 mm
Profondeur
0,00 - 49,60 mm
Profondeur intérieure
50,00 mm
Pour le nombre d'inserts d'appareil
7
Fixation des appareils
visser
Avec vis
No
Traversée de boîtier par une ouverture défonçable
Oui
Traversée de boîtier par une membrane d'étanchéité
No
Traversée de boîtier par une tubulure
No
Traversée de boîtier par une membrane à niveaux
No
Pour diamètre du tube
20/25 mm
Verrouillage de tube
No
Verrouillage de tube en option
No
Entrée de l'arrière
Oui
Nombre d'entrées
9
Nombre d'embouts fournis
0
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
bleu
Indice de protection (IP)
IP00
Finition du couvercle
sans
Couvercle transparent
No
Fixation du couvercle
vissé
Plombable
No
Maintien de fonction
sans
Avec blindage
No
étanche à l'air
No
Section de conducteur max.
0
Nombre de pôles de la borne
0
Borne, position fixe
No
Fixation au crochet de luminaire
No
Tubulure
sans
Application spéciale
sans

00. Marquage CE - UE

01. IMQ - Italie

96. Expert électrotechniques

Q.té minimum commande: 6 NR

Code barre

Barcode Qty 1 NR
8007352079526
1 NR
18,4x9x5 [cm]
60 [g]
Barcode Qty 6 NR
8007352079533
6 NR
18,4x9x30 [cm]
367,27 [g]
Barcode Qty 48 NR
8007352079540
48 NR
62x26x30 [cm]
3.547,33 [g]
Question: Quel est le code du couvercle qui peut être installé sur cette boîte?
Réponse: La boîte ne dispose d’aucun couvercle. Il est conseillé de la recouvrir d’un support, d’une plaque et d’un obturateur.
