Boîte dérivation éncastr.515x248x120mm - V70211

Pdf
Vimar - V70211 - Boîte dérivation éncastr.515x248x120mm
Vimar - V70211 - Boîte dérivation éncastr.515x248x120mm

V70211
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de dérivation / À encastrer

Boîte dérivation éncastr.515x248x120mm

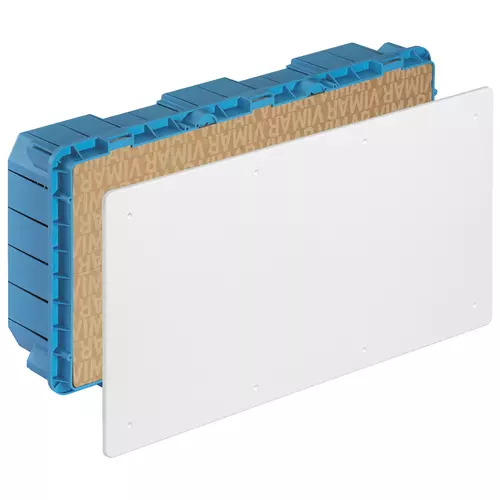

Boîte de dérivation d'encastrement avec couvercle blanc et vis de fixation, livré avec 4 séparateurs et 2 joints. Dimensions 515x248x120 mm

État Produit
3 - Actif

Ceci pourrait également vous intéresser

V70311
V70311 - Couvercle haute résistance pour V70211
V70191
V70191 - Plaquette de jonction boîte dériv. jaune
V70198
V70198 - Vis 30mm pour couvercle boîte dérivation
V70199
V70199 - Vis 50mm pour couvercle boîte dérivation

Dessins

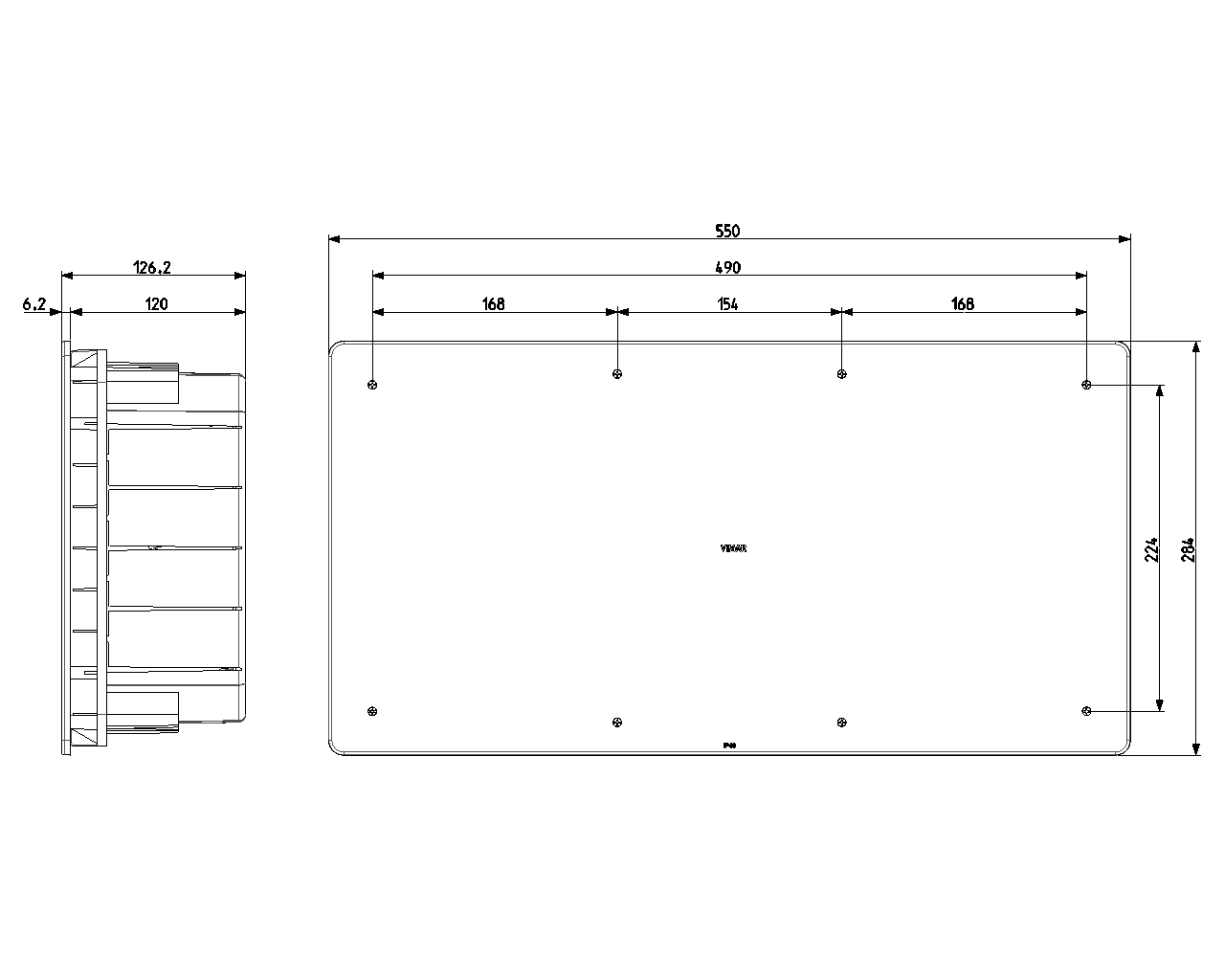

vue des dimensions art. V70211
PNG DXF

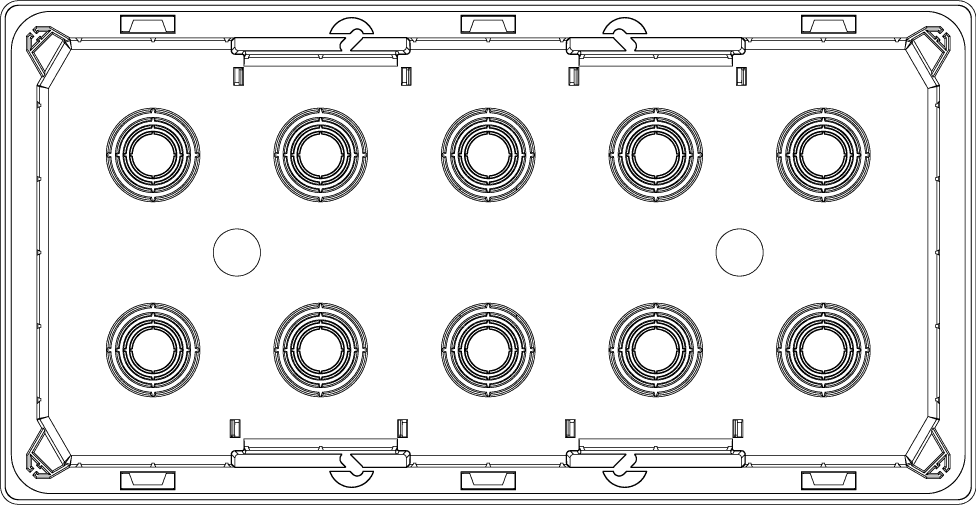

art de la vue arrière. V70211
PNG DXF
PNG DXF
Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte d'appareillage encastré
Mode de pose
encastré_
Forme
rectangulaire
Type de construction
boîte de jonction/raccordement d'appareils
Modèle
autre
équipé d'une couronne rotative
No
à coupler/juxtaposer
Oui
Garnissage
sans
Diamètre
0 mm
Longueur
248,00 mm
Largeur
515,00 mm
Profondeur
0,00 - 120,00 mm
Profondeur intérieure
120,00 mm
Pour le nombre d'inserts d'appareil
0
Fixation des appareils
à griffe
Avec vis
No
Traversée de boîtier par une ouverture défonçable
Oui
Traversée de boîtier par une membrane d'étanchéité
No
Traversée de boîtier par une tubulure
No
Traversée de boîtier par une membrane à niveaux
No
Pour diamètre du tube
autre
Verrouillage de tube
No
Verrouillage de tube en option
No
Entrée de l'arrière
Oui
Nombre d'entrées
38
Nombre d'embouts fournis
0
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
bleu
Indice de protection (IP)
IP00
Finition du couvercle
couvercle borgne
Couvercle transparent
No
Fixation du couvercle
vissé
Plombable
No
Maintien de fonction
sans
Avec blindage
No
étanche à l'air
No
Section de conducteur max.
0
Nombre de pôles de la borne
0
Borne, position fixe
No
Fixation au crochet de luminaire
No
Tubulure
sans
Application spéciale
sans

00. Marquage CE - UE

01. IMQ - Italie

50. Product Environm. Profile

96. Expert électrotechniques

Q.té minimum commande: 4 NR

Code barre

Barcode Qty 1 NR
8007352312401
1 NR
55x28,4x12,6 [cm]
1.553,47 [g]
Barcode Qty 4 NR
8007352312418
4 NR
59x39x44 [cm]
7.219,33 [g]
Barcode Qty 64 NR
8007352352544
64 NR
80x120x190 [cm]
118.000 [g]

Partagez

Codice QR scheda articolo

Legal

Vimar se réserve le droit de modifier les caractéristiques des produits à tout moment et sans préavis. L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Pour les conditions d'utilisation des informations données sur la fiche produit, consulter Conditions d'utilisation.
