Boîte dérivation éncastr.391x154x70 mm - V70008

Pdf
Vimar - V70008 - Boîte dérivation éncastr.391x154x70 mm
Vimar - V70008 - Boîte dérivation éncastr.391x154x70 mm

V70008
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de dérivation / À encastrer

Boîte dérivation éncastr.391x154x70 mm
Boîte de dérivation d'encastrement avec couvercle blanc et vis de fixation. Dimensions 391x154x70 mm

État Produit
3 - Actif

Ceci pourrait également vous intéresser

V70108
V70108 - Couvercle haute résistance pour V70008
V70181
V70181 - Cloison de séparation pour boîte dériv.
V70191
V70191 - Plaquette de jonction boîte dériv. jaune
V70198
V70198 - Vis 30mm pour couvercle boîte dérivation
V70199
V70199 - Vis 50mm pour couvercle boîte dérivation

Dessins

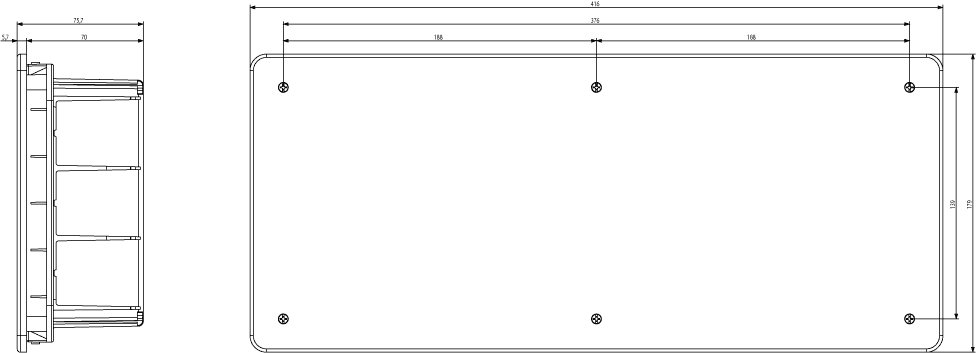

vue des dimensions art. V70008
PNG DXF

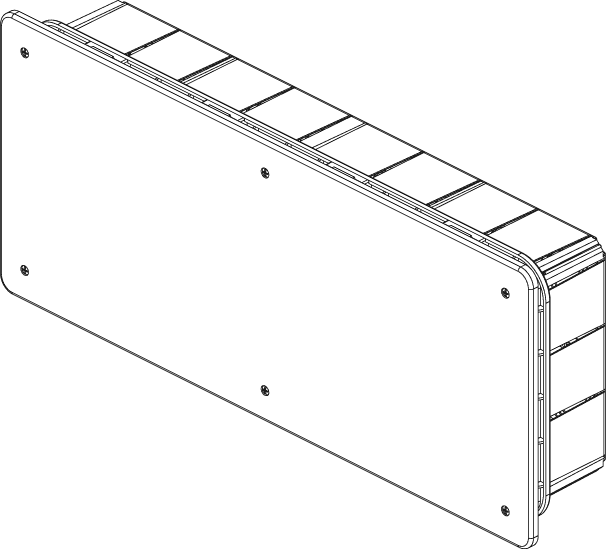

art de la vue arrière. V70008
PNG DXF
PNG DXF
Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte d'appareillage encastré
Mode de pose
encastré_
Forme
rectangulaire
Type de construction
boîte de jonction/raccordement d'appareils
Modèle
autre
équipé d'une couronne rotative
No
à coupler/juxtaposer
Oui
Garnissage
sans
Diamètre
0 mm
Longueur
391,00 mm
Largeur
416,00 mm
Profondeur
0,00 - 70,00 mm
Profondeur intérieure
70,00 mm
Pour le nombre d'inserts d'appareil
0
Fixation des appareils
à griffe
Avec vis
No
Traversée de boîtier par une ouverture défonçable
Oui
Traversée de boîtier par une membrane d'étanchéité
No
Traversée de boîtier par une tubulure
No
Traversée de boîtier par une membrane à niveaux
No
Pour diamètre du tube
autre
Verrouillage de tube
No
Verrouillage de tube en option
No
Entrée de l'arrière
Oui
Nombre d'entrées
38
Nombre d'embouts fournis
0
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
bleu
Indice de protection (IP)
IP00
Finition du couvercle
couvercle borgne
Couvercle transparent
No
Fixation du couvercle
vissé
Plombable
No
Maintien de fonction
sans
Avec blindage
No
étanche à l'air
No
Section de conducteur max.
0
Nombre de pôles de la borne
0
Borne, position fixe
No
Fixation au crochet de luminaire
No
Tubulure
sans
Application spéciale
sans

00. Marquage CE - UE

01. IMQ - Italie

50. Product Environm. Profile

96. Expert électrotechniques

Q.té minimum commande: 14 NR

Code barre

Barcode Qty 1 NR
8007352082069
1 NR
41,6x17,9x7,5 [cm]
485,8 [g]
Barcode Qty 14 NR
8007352453562
14 NR
59x39x44 [cm]
7.700 [g]
Barcode Qty 224 NR
8007352453579
224 NR
120x80x190 [cm]
123.200 [g]
