Support 2M + griffes entraxe71 - 30602

30602
Séries résidentielles / Séries résid. traditionnelles / LINEA / Supports

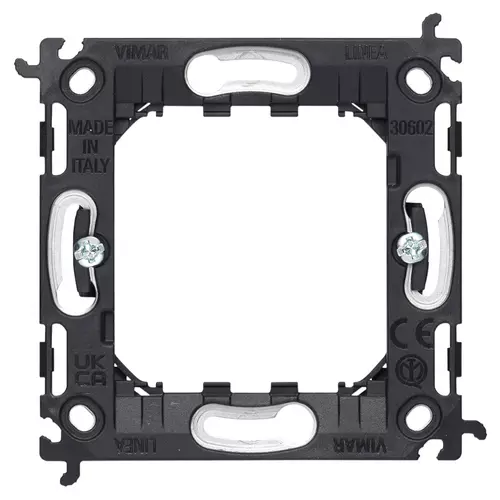

Support 2M + griffes entraxe71
Support 2 modules, avec griffes, pour boîtes d'encastrement ø 60 mm, modulable avec entraxe 71 mm. Supprimer la cale d’épaisseur pour la pose sur parois en placoplâtre.

État Produit
3 - Actif

Ceci pourrait également vous intéresser

30602.C - Protection support 2M Linea

30603 - Support 2M sans vis entraxe71

30040.B - Obturateur 1/2M blanc

30040.C - Obturateur 1/2M chanvre

30040.G - Obturateur 1/2M noir

• Documents et téléchargement
• Caractéristiques techniques ETIM
• Marques
• Données fourniture

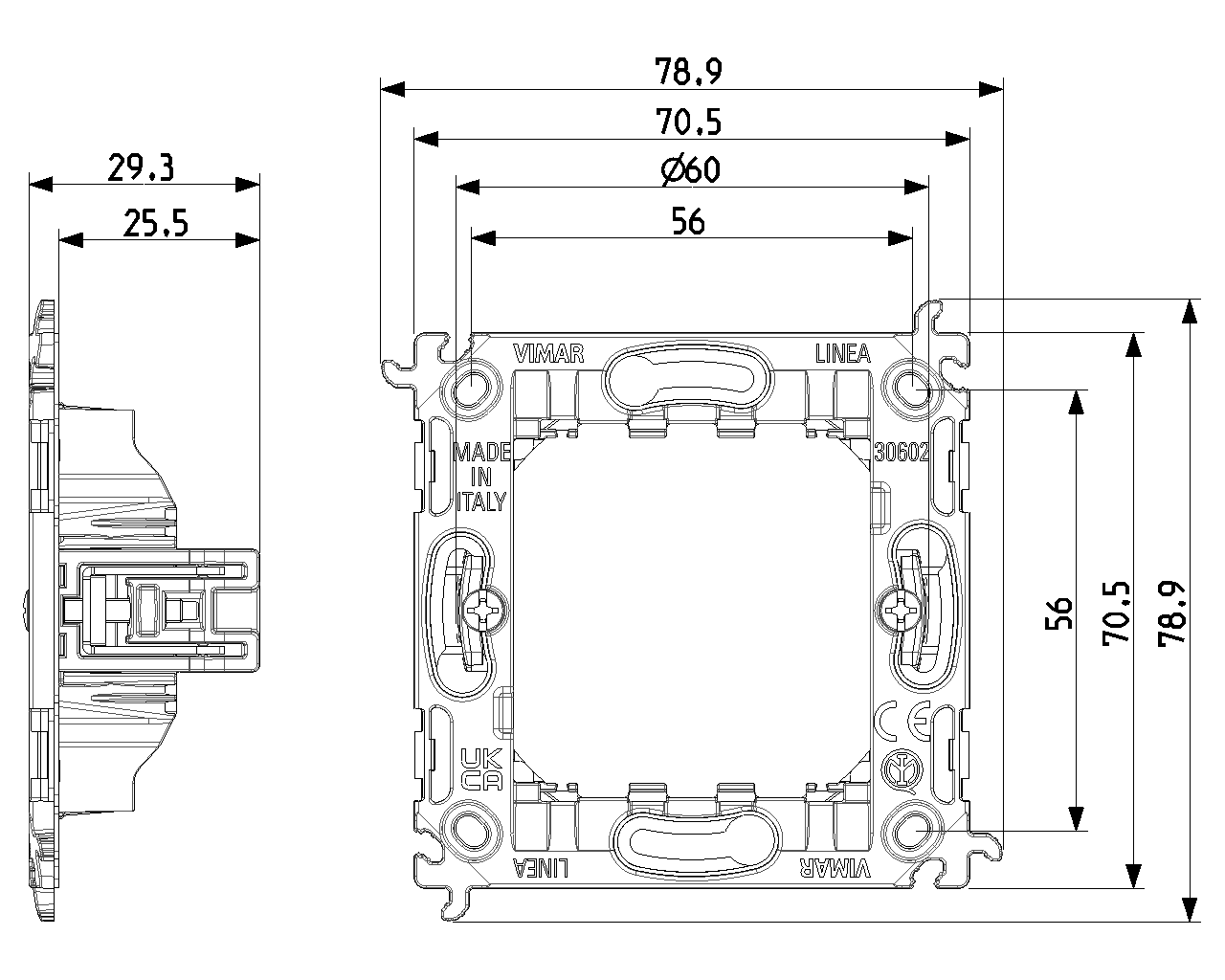

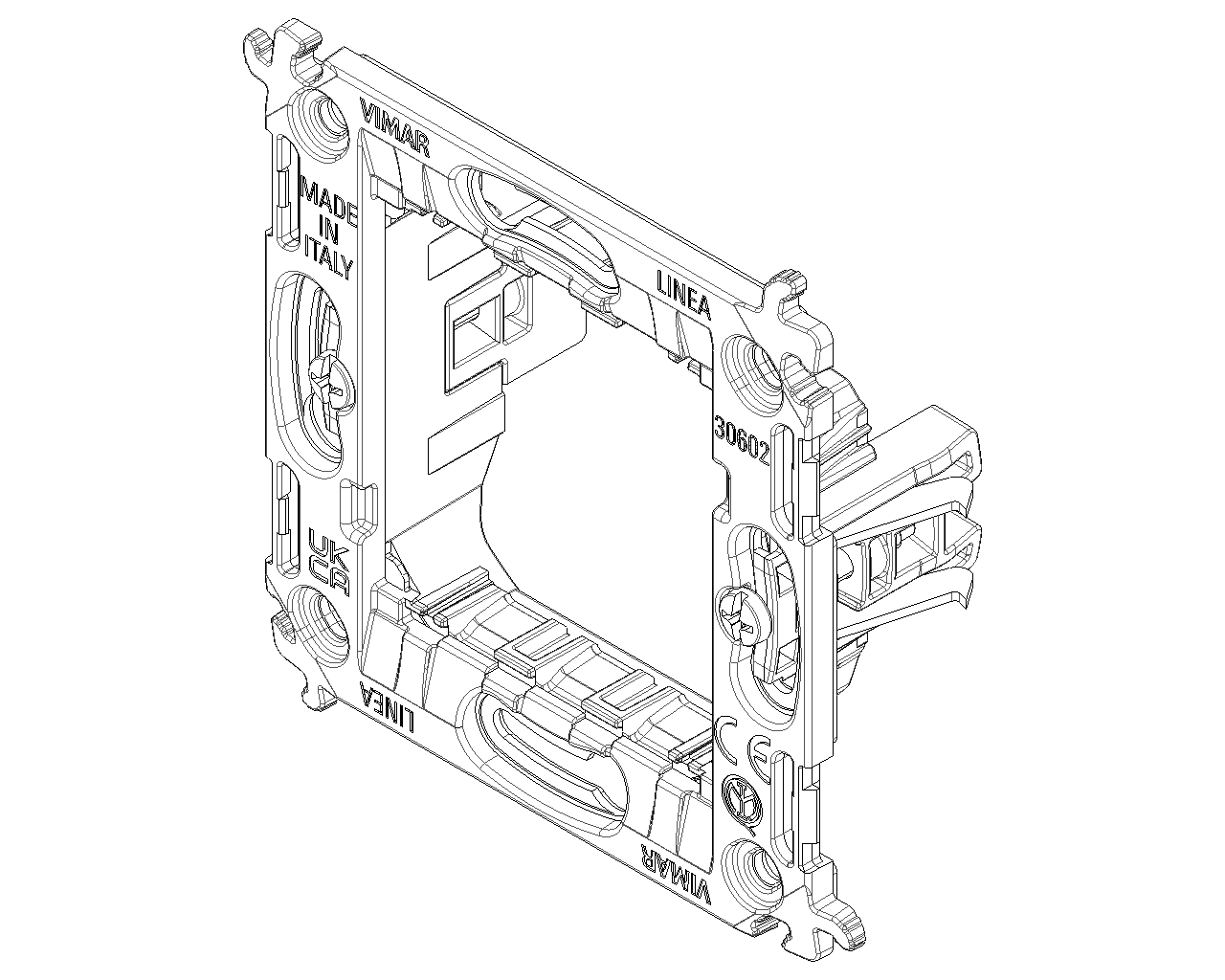

Dessins

PNG DXF

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Support pour installation domotique modulaire

Modèle
encastré_

Mode de pose
fixation à griffes/vis

Avec clou
No

Type de montage des modules d'insertion
frontal

Sens de montage
horizontal et vertical

Nombre de modules horizontaux (construction modulaire)
2

Nombre de modules verticaux (construction modulaire)
1

Avec boîte d'encastrement
No

Avec vis
No

Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
Oui

Montage encastré
Oui

Adapté à une boîte de sol
No

Adapté à un canal d'allège
No

Adapté au montage sur des barres profilées DIN 35 mm
No

Matériau
plastique

Qualité du matériau
thermoplastique

Traitement de la surface
non traité

00. Marquage CE - UE

01. IMQ - Italie

96. Expert électrotechniques

Q.té minimum commande: 50 NR

---

Code barre

8007352681422

1 NR

7,4x7,4x2,5 [cm]

32,6 [g]

8007352681439

50 NR

28,4x24,4x11,9 [cm]

1.763 [g]

8007352681446

300 NR

59,5x38,5x26,5 [cm]

11.328 [g]
