Support 2M sans vis entraxe 71mm

Pdf

Vimar - 19603 - Support 2M sans vis entraxe 71mm

19603
Séries résidentielles / Séries résid. traditionnelles / ARKÉ / Supports

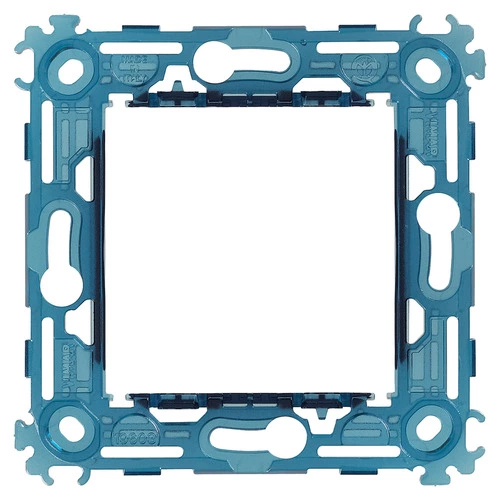

Support 2M sans vis entraxe 71mm
Support de montage 2 modules, sans vis, pour boîtes d'encastrement avec entraxe 60 mm ou 56x56 mm, modulaire avec entraxe 71 mm, appareils à fixation verticale et horizontale

La translucidité simplifie l'installation et le câblage des appareils
La structure alvéolaire donne solidité structurale
Les fentes sur les coins assurent la fixation sur panneau
Les dents de fixation facilitent la pose en batterie pour l’installation de plusieurs modules
Les fentes centrales permettent de fixer le support sur le mur en le nivelant

État Produit
3 - Actif

Ceci pourrait également vous intéresser

14602.C - Protection support 2M Plana/Arké

Vidéo

Arké lives in your time

Dessins

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Support pour installation domotique modulaire

Modèle
encastré_

Mode de pose
fixation avec vis

Type de montage des modules d'insertion
frontal

Sens de montage
horizontal et vertical

Nombre de modules horizontaux (construction modulaire)
2

Nombre de modules verticaux (construction modulaire)
1

Avec boîte d'encastrement
No

Avec vis
No

Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
No

Montage encastré
Oui

Adapté à une boîte de sol
No

Adapté à un canal d'allège
No

Adapté au montage sur des barres profilées DIN 35 mm
No

Matériau
plastique

Qualité du matériau
thermoplastique

Traitement de la surface
non traité

00. Marquage CE - UE

01. IMQ - Italie

29. QCERT - Colombie

50. Product Environm. Profile

96. Expert électrotechniques

Q.té minimum commande: 50 NR

Code barre

8007352433489

1 NR

7,4x7,4x2,5 [cm]

10,6 [g]

8007352433496

50 NR

28,6x24,8x9,6 [cm]

655,6 [g]

8007352626003

300 NR

62x26x30 [cm]

4.383 [g]

Partagez

Legal

Vimar se réserve le droit de modifier les caractéristiques des produits à tout moment et sans préavis. L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Pour les conditions d'utilisation des informations données sur la fiche produit, consulter Conditions d'utilisation.
