Mécanisme inverseur 1P 10AX bornes aut. - 19009.FX.0

Pdf
Vimar - 19009.FX.0 - Mécanisme inverseur 1P 10AX bornes aut.
Vimar - 19009.FX.0 - Mécanisme inverseur 1P 10AX bornes aut.

19009.FX.0
Séries résidentielles / Séries résid. traditionnelles / ARKÉ / Dispositifs

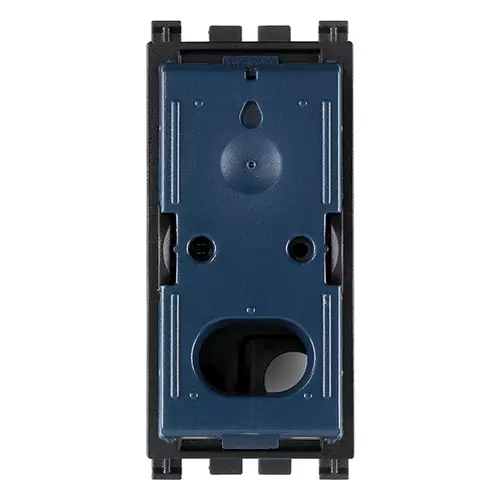

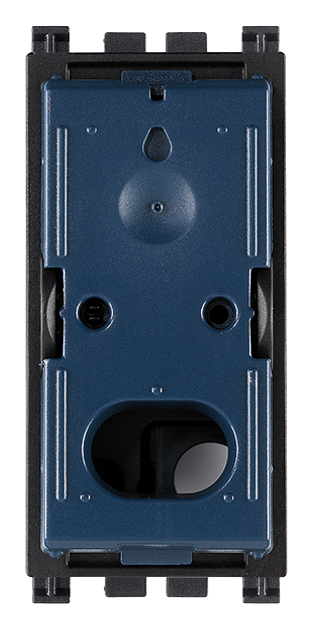

Mécanisme inverseur 1P 10AX bornes aut.
Mécanisme inverseur 1P 10 AX 250 V~, bornes automatiques, éclairable, à compléter avec touche 1-2-3 modules. Maxi 100 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Dessins

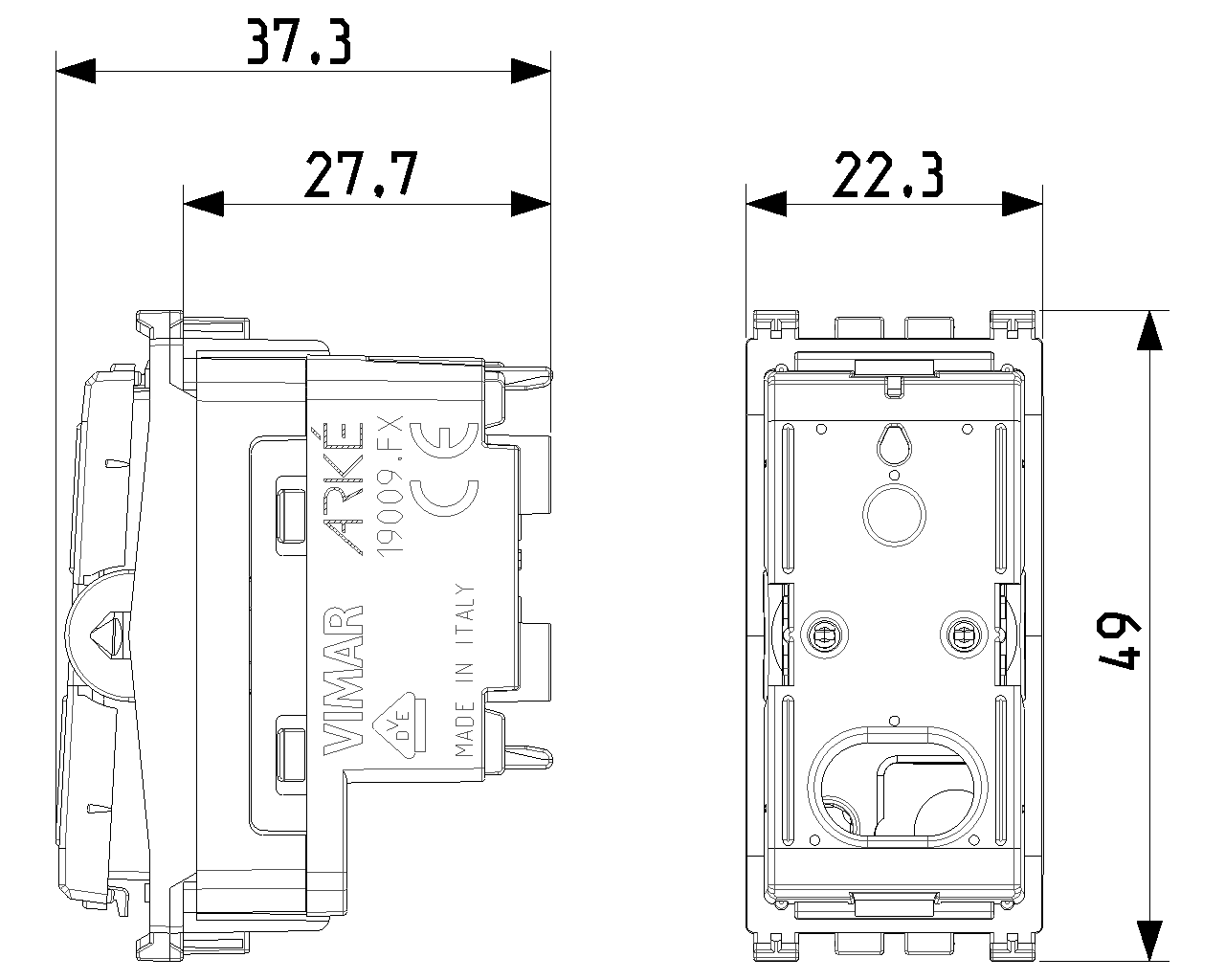

vue des dimensions art. 19009.FX.0
PNG DXF

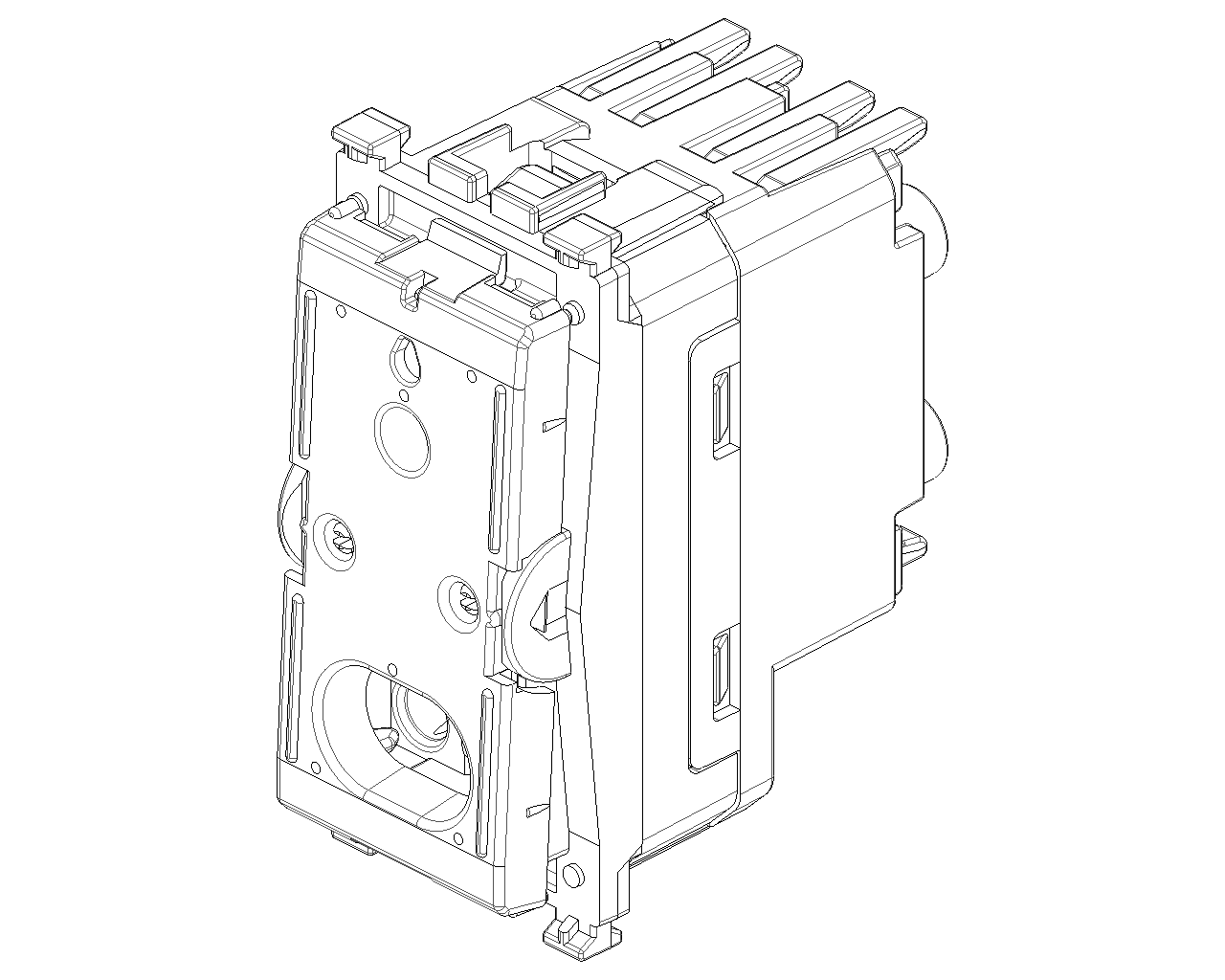

art de la vue arrière. 19009.FX.0
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
permutateur
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
mat
Couleur
bleu
Numéro RAL (équivalent)
7015
Zone de texte/surface d'inscription
oui
Voyant
optionnel
Fonction d'éclairage
contrôle et orientation
Type d'éclairage
LED interchangeable
Adapté à la classe de protection (IP)
IP40
Tension nominale
250 V
Calibre/courant nominal assigné (In)
10,00 A
Courant de commutation pour lampes fluorescentes
10
Contact de report
No
Type de connexion
borne automatique
Interrupteur de machine à laver
No
Largeur d'appareil
22,30 mm
Hauteur d'appareil
49,00 mm
Profondeur d'appareil
38,30 mm
Profondeur d'encastrement
26,90 mm

00. Marquage CE - UE

04. NF - France

09. VDE - Allemagne

37. Marquage - Maroc

99. Directive DEEE

Q.té minimum commande: 1 NR

Code barre

Barcode Qty 1 NR
8007352629967
1 NR
4,1x2,8x5,3 [cm]
26,9 [g]
Barcode Qty 20 NR
8007352629974
20 NR
27x11,6x6 [cm]
597,2 [g]
