Poussoir 1P NO 10A symb.générique gris - 17010

Pdf
Vimar - 17010 - Poussoir 1P NO 10A symb.générique gris
Vimar - 17010 - Poussoir 1P NO 10A symb.générique gris

17010
Séries résidentielles / Séries résid. traditionnelles / IDEA / Dispositifs

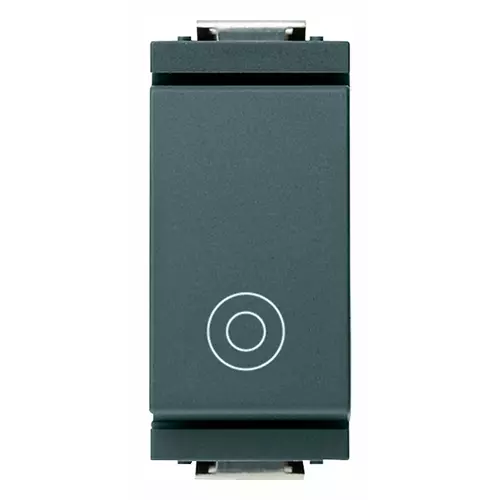

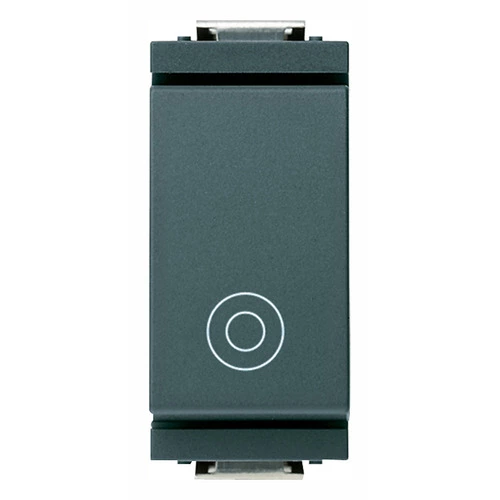

Poussoir 1P NO 10A symb.générique gris
Poussoir 1P NO 10 A 250 V~, symbole générique, gris - module réduit

État Produit
3 - Actif

Dessins

vue des dimensions art. 17010
PNG DXF
art de la vue arrière. 17010
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Bouton-poussoir (résidentiel)
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Modèle
bouton-poussoir unique
Type de commande
bouton-poussoir
Nombre de bascules d'actionnement
1
Nombre de modules (construction modulaire)
100
Nombre de pôles
1
Tension nominale
250 V
Calibre/courant nominal assigné (In)
10,00 A
Avec éclairage
No
Contact de report
No
Mode de pose
encastré
Type de fixation
à clipser
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
mat
Couleur
gris
Numéro RAL (équivalent)
7015
Transparent
No
Zone de texte/surface d'inscription
Oui
Adapté à la classe de protection (IP)
IP40
Largeur d'appareil
21,80 mm
Hauteur d'appareil
50,10 mm
Profondeur d'appareil
36,50 mm

00. Marquage CE - UE

01. IMQ - Italie

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

28. NSW - Australie

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 20 NR

Code barre

Barcode Qty 1 NR
8007352005655
1 NR
4,1x2,8x5,3 [cm]
22,27 [g]
Barcode Qty 20 NR
8007352005662
20 NR
21,4x11,6x6 [cm]
504,07 [g]
Barcode Qty 200 NR
8007352639980
200 NR
30,5x25,5x22,5 [cm]
5.380 [g]

Partagez

Codice QR scheda articolo

Legal

Vimar se réserve le droit de modifier les caractéristiques des produits à tout moment et sans préavis. L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Pour les conditions d'utilisation des informations données sur la fiche produit, consulter Conditions d'utilisation.
