Poussoir 1P NO 10A symb.générique lumx g - 16090

Pdf
Vimar - 16090 - Poussoir 1P NO 10A symb.générique lumx g
Vimar - 16090 - Poussoir 1P NO 10A symb.générique lumx g

16090
Séries résidentielles / Séries résid. traditionnelles / IDEA / Dispositifs

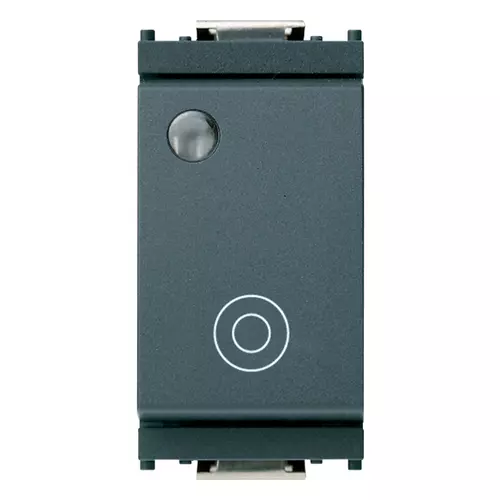

Poussoir 1P NO 10A symb.générique lumx g
Poussoir 1P NO 10 A 250 V~, symbole générique, lumineux, pour unité de signalisation, gris. Livré sans unité de signalisation

État Produit
3 - Actif

Dessins

vue des dimensions art. 16090
PNG DXF
art de la vue arrière. 16090
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Bouton-poussoir (résidentiel)
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Modèle
bouton-poussoir unique
Type de commande
bouton-poussoir
Nombre de bascules d'actionnement
1
Nombre de modules (construction modulaire)
100
Nombre de pôles
1
Tension nominale
250 V
Calibre/courant nominal assigné (In)
10,00 A
Avec éclairage
Oui
Contact de report
No
Mode de pose
encastré
Type de fixation
à clipser
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
mat
Couleur
gris
Numéro RAL (équivalent)
7015
Transparent
No
Zone de texte/surface d'inscription
Oui
Adapté à la classe de protection (IP)
IP40
Largeur d'appareil
24,80 mm
Hauteur d'appareil
50,10 mm
Profondeur d'appareil
36,10 mm

00. Marquage CE - UE

01. IMQ - Italie

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

20. IQC - Argentine

28. NSW - Australie

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 20 NR

Code barre

Barcode Qty 1 NR
8007352078321
1 NR
4,1x2,8x5,3 [cm]
24,73 [g]
Barcode Qty 20 NR
8007352078338
20 NR
21,4x11,6x6 [cm]
550,6 [g]
Barcode Qty 200 NR
8007352641372
200 NR
30,5x25,5x22,5 [cm]
6.180 [g]
