Support 1M sans vis - 14600

Pdf
Vimar - 14600 - Support 1M sans vis
Vimar - 14600 - Support 1M sans vis

14600
Séries résidentielles / Séries résid. traditionnelles / PLANA / Supports

Support 1M sans vis
Support de montage 1 module, sans vis, pour boîtes d'encastrement avec entraxe 60 mm ou 56x56 mm

  • La translucidité simplifie l'installation et le câblage des appareils
  • La structure alvéolaire donne solidité structurale
  • Les fentes sur les coins assurent la fixation sur panneau
  • Les dents de fixation facilitent la pose en batterie pour l’installation de plusieurs modules
  • Les fentes centrales permettent de fixer le support sur le mur en le nivelant

État Produit
3 - Actif

Dessins

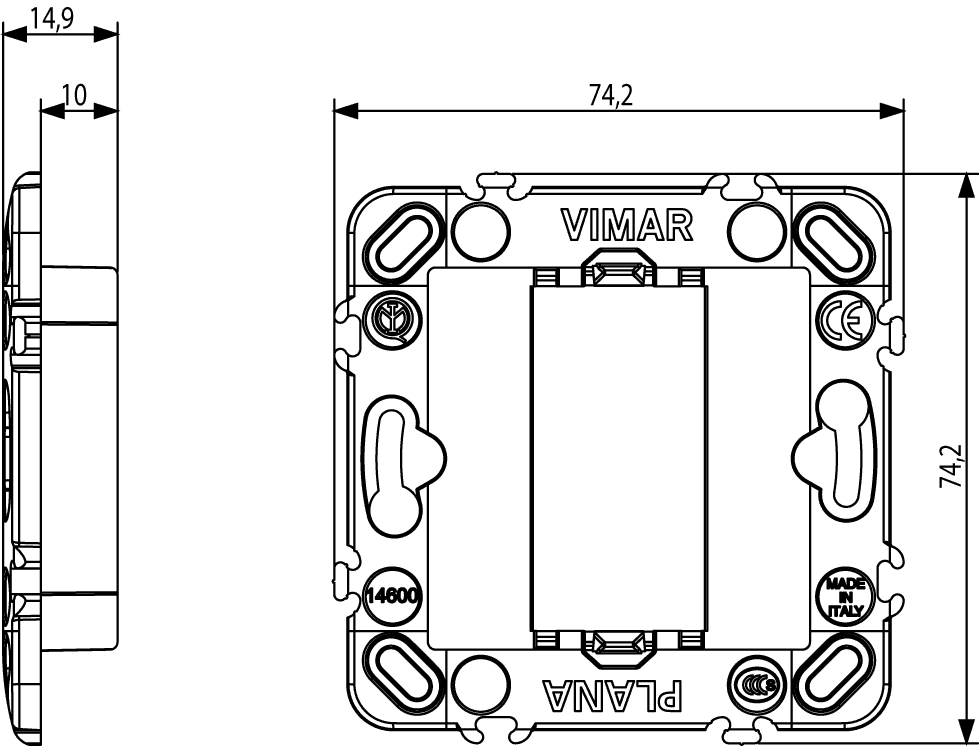

vue des dimensions art. 14600
PNG DXF
art de la vue arrière. 14600
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Support pour installation domotique modulaire
Modèle
encastré_
Mode de pose
fixation avec vis
Type de montage des modules d'insertion
frontal
Sens de montage
horizontal et vertical
Nombre de modules horizontaux (construction modulaire)
1
Nombre de modules verticaux (construction modulaire)
1
Avec boîte d'encastrement
No
Avec vis
No
Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
No
Montage encastré
Oui
Adapté à une boîte de sol
No
Adapté à un canal d'allège
No
Adapté au montage sur des barres profilées DIN 35 mm
No
Matériau
plastique
Qualité du matériau
thermoplastique

00. Marquage CE - UE

01. IMQ - Italie

29. QCERT - Colombie

96. Expert électrotechniques

Q.té minimum commande: 20 NR

Code barre

Barcode Qty 1 NR
8007352132290
1 NR
7,4x7,4x1,5 [cm]
19,2 [g]
Barcode Qty 20 NR
8007352132306
20 NR
24,4x13,9x8,4 [cm]
444,6 [g]
Barcode Qty 200 NR
8007352642201
200 NR
47,5x27x29 [cm]
4.883 [g]
