Mécanisme poussoir 1P NC 10A - 14010.0

Pdf

Vimar - 14010.0 - Mécanisme poussoir 1P NC 10A

14010.0
Séries résidentielles / Séries résid. traditionnelles / PLANA / Dispositifs

Mécanisme poussoir 1P NC 10A
Mécanisme poussoir 1P NC 10 A 250 V~, éclairable, à compléter avec ouche 1-2-3 modules

État Produit
3 - Actif

Dessins

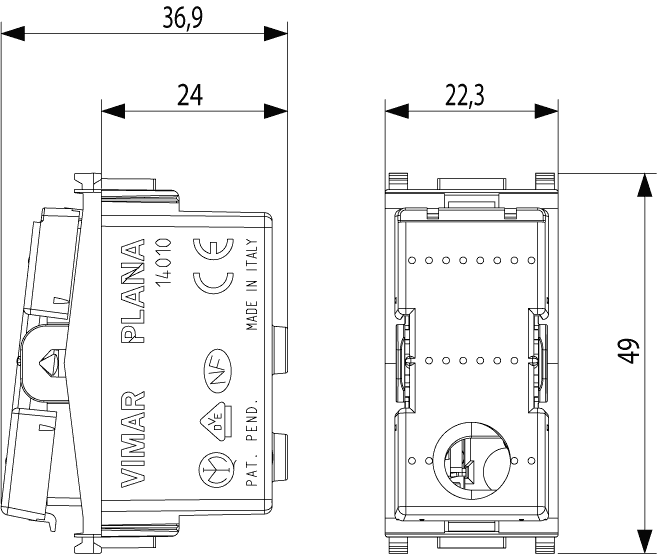

vue des dimensions art. 14010.0

PNG DXF

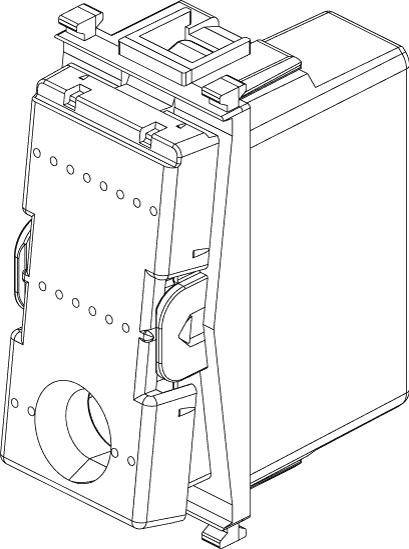

art de la vue arrière. 14010.0

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Bouton-poussoir (résidentiel)

Composition
appareil modulaire pour interrupteur résidentiel et tertiaire

Modèle
bouton-poussoir unique

Type de commande
bouton-poussoir

Nombre de bascules d'actionnement
1

Nombre de modules (construction modulaire)
100

Nombre de pôles
1

Tension nominale
250 V

Calibre/courant nominal assigné (In)
10,00 A

Avec éclairage
Oui

Contact de report
No

Mode de pose
encastré

Type de fixation
à clipser

Matériau
plastique

Qualité du matériau
thermoplastique

Sans halogène
Oui

Traitement de la surface
non traité

Finition de la surface
brillant

Couleur
blanc

Numéro RAL (équivalent)
9003

Transparent
No

Zone de texte/surface d'inscription
Oui

Adapté à la classe de protection (IP)
IP40

Largeur d'appareil
22,30 mm

Hauteur d'appareil
49,00 mm

Profondeur d'appareil
38,70 mm

00. Marquage CE - UE

01. IMQ - Italie

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

20. IQC - Argentine

28. NSW - Australie

29. QCERT - Colombie

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 10 NR

Code barre

8007352117273

1 NR

4,1x2,8x5,3 [cm]

24,53 [g]

8007352263697

10 NR

14,4x9x6 [cm]

280,67 [g]

8007352642102

160 NR

37,5x30x13,5 [cm]

4.840 [g]
