Mécanisme interrupteur 1P 16AX - 14001.0

Pdf

Vimar - 14001.0 - Mécanisme interrupteur 1P 16AX

14001.0
Séries résidentielles / Séries résid. traditionnelles / PLANA / Dispositifs

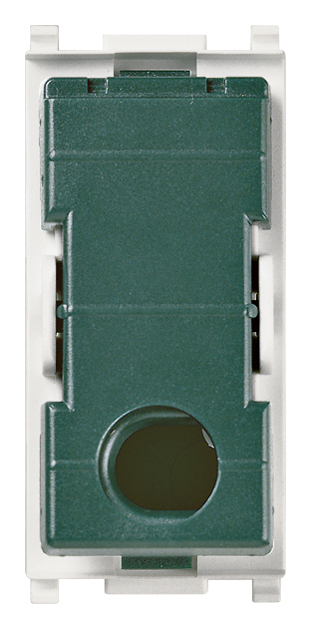

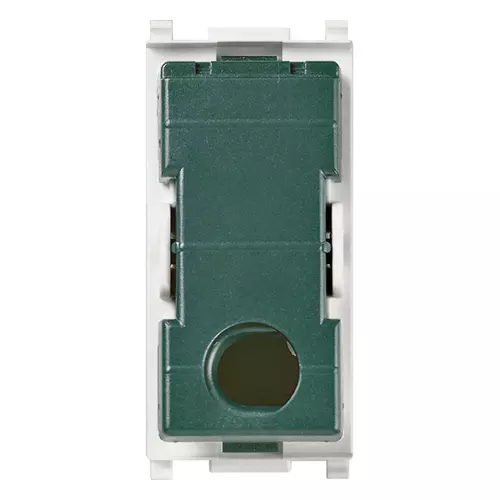

Mécanisme interrupteur 1P 16AX
Mécanisme interrupteur 1P 16 AX 250 V~, éclairable, à compléter avec touche 1-2-3 modules. Maxi 200 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Dessins

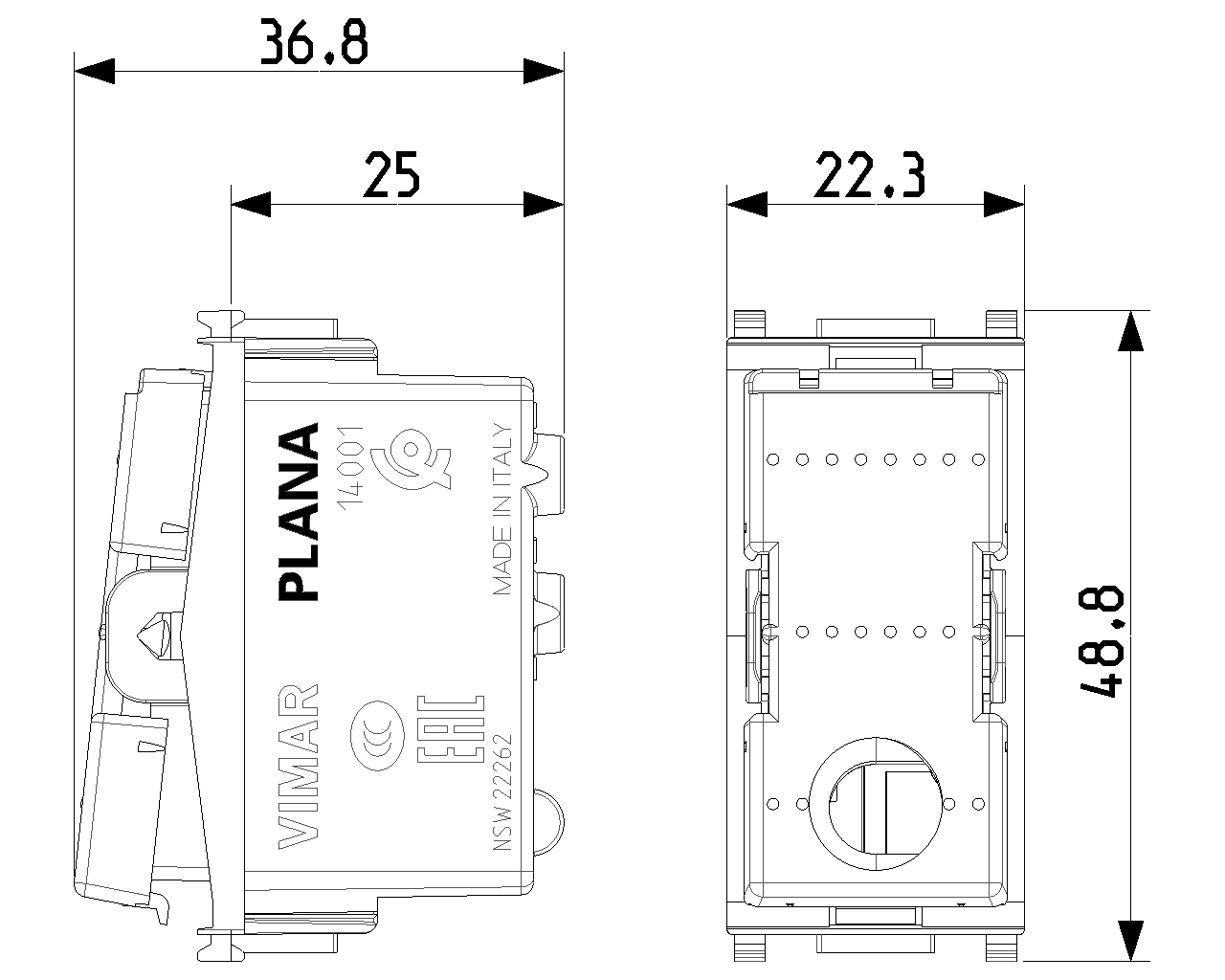

vue des dimensions art. 14001.0

PNG DXF

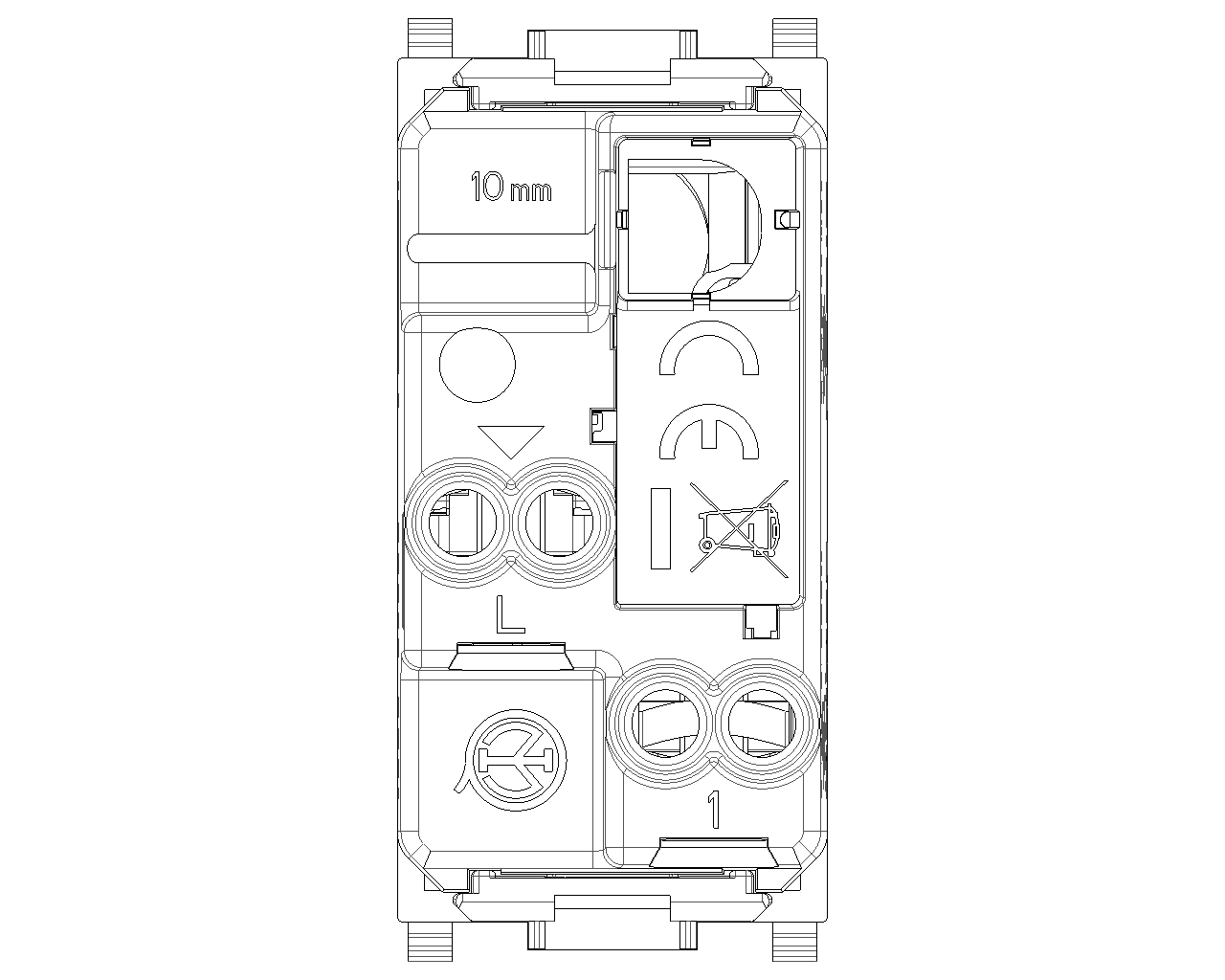

art de la vue arrière. 14001.0

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Interrupteur (résidentiel)

Type de commutation
interrupteur simple

Type de commande
bascule/bouton

Composition
appareil modulaire pour interrupteur résidentiel et tertiaire

Nombre de modules (construction modulaire)
1

Interrupteur à bouton-poussoir
Oui

Nombre de bascules d'actionnement
1

Mode de pose
encastré_

Type de fixation
à clipser

Avec cadre/support de montage
No

Matériau
plastique

Qualité du matériau
thermoplastique

Sans halogène
Oui

Traitement de la surface
non traité

Finition de la surface
brillant

Couleur
vert

Numéro RAL (équivalent)
9003

Zone de texte/surface d'inscription
oui

Voyant
optionnel

Fonction d'éclairage
contrôle et orientation

Type d'éclairage
LED interchangeable

Adapté à la classe de protection (IP)
IP40

Tension nominale
250 V

Calibre/courant nominal assigné (In)
16,00 A

Contact de report
No

Type de connexion
borne à vis

Interrupteur de machine à laver
No

Largeur d'appareil
22,30 mm

Hauteur d'appareil
49,00 mm

Profondeur d'appareil
38,40 mm

Profondeur d'encastrement
24,00 mm

00. Marquage CE - UE

01. IMQ - Italie

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

20. IQC - Argentine

26. SASO - Arabie Saoudite

28. NSW - Australie

29. QCERT - Colombie

34. PSE - Japon

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 50 NR

Code barre

8007352106376

1 NR

4,1x2,8x5,3 [cm]

21,8 [g]

8007352118683

50 NR

21,6x11,6x14,3 [cm]

1.192,2 [g]

8007352637115

500 NR

57,5x22,5x30 [cm]

12.442 [g]
