Boîte en saillie 3M blanc - 09983.01

Pdf
Vimar - 09983.01 - Boîte en saillie 3M blanc
Foto gallery #1
Foto gallery #2
Foto gallery #3
Foto gallery #4
Vimar - 09983.01 - Boîte en saillie 3M blanc

09983.01
Infrastructure d'installation / Enveloppes et coffrets / Boîtes de support / En saillie

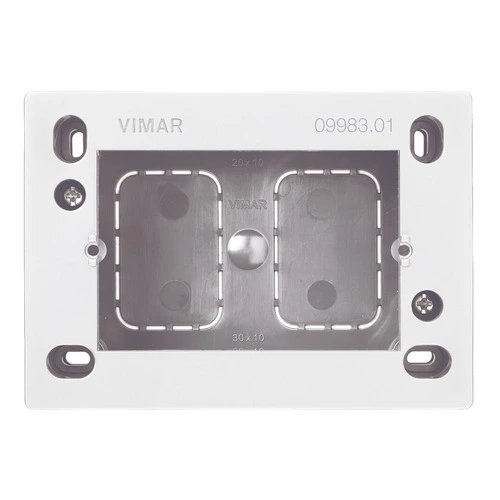

Boîte en saillie 3M blanc
Boîte pour pose en saillie 3 modules, profondeur 35/45 mm, pour appareils Eikon, Idea et Plana avec les relatifs supports et plaques, blanc. Série Eikon: seulement pour plaques Eikon Chrome

État Produit
3 - Actif

Dessins

vue des dimensions art. 09983.01
PNG DXF
art de la vue arrière. 09983.01
PNG DXF
PNG DXF
Class group
Raccordement (résidentiel & tertiaire)
Class
Boîte / boîtier sailli
Section de conducteur max.
0
Garnissage
sans
Forme
rectangulaire
Mode de pose
montage mural/au plafond
Montage dans le sol
No
Montage sous l'eau
No
Pour diamètre du tube
20/25 mm
Entrée de l'arrière
Oui
Longueur
87,10 mm
Largeur
122,10 mm
Profondeur
46,00 mm
Diamètre
0 mm
Connectable
No
Nombre d'entrées
4
Type de traversée de boîtier
sans
Matériau
plastique
Sans halogène
Oui
Traitement de la surface
non traité
Couleur
blanc
Indice de protection (IP)
IP20
Finition du couvercle
autre
Couvercle transparent
No
Fixation du couvercle
vissé
Coulable
No
Masse de coulage fournie
No
Plombable
No
Tension d'isolement assignée (Ui)
450 V
Maintien de fonction
sans
Avec blindage
No
Résistant aux intempéries
No
Température d'utilisation
0 - 60 °C
Version anti-déflagration
No
Pour Ex-Zone gaz
sans
Pour poussière Ex-Zone
sans

00. Marquage CE - UE

01. IMQ - Italie

37. Marquage - Maroc

96. Expert électrotechniques

Q.té minimum commande: 10 NR

Code barre

Barcode Qty 1 NR
8007352333345
1 NR
12,1x8,4x4,5 [cm]
81,8 [g]
Barcode Qty 10 NR
8007352333352
10 NR
28,6x24,8x9,6 [cm]
962,53 [g]
Barcode Qty 60 NR
8007352641402
60 NR
62x26x30 [cm]
6.160 [g]
