Support 6M (3+3) +vis - 09619

09619
Séries résidentielles / Séries résid. traditionnelles / NEVE UP / Supports

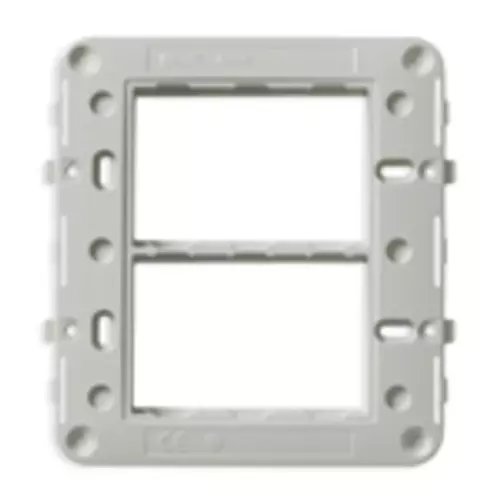

Support 6M (3+3) +vis
Support de montage 6 modules (3+3) 4x4 in, avec vis, pour boîtes d'encastrement 09996

État Produit
2 - Sera éliminé

• Documents et téléchargement
• Caractéristiques techniques ETIM
• Marques
• Données fourniture

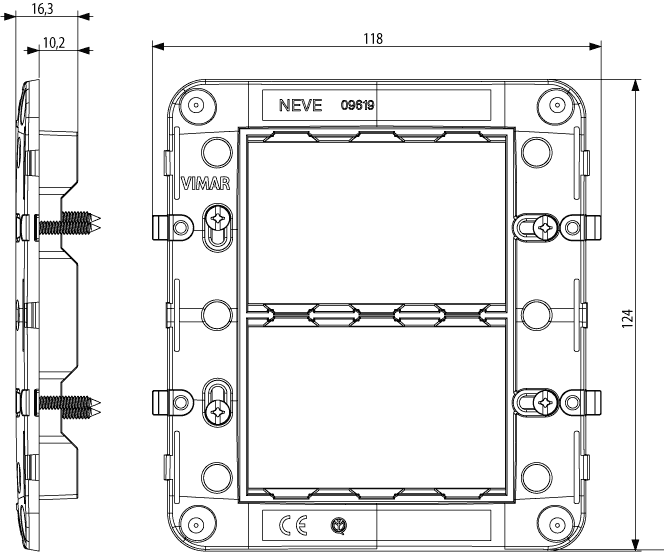

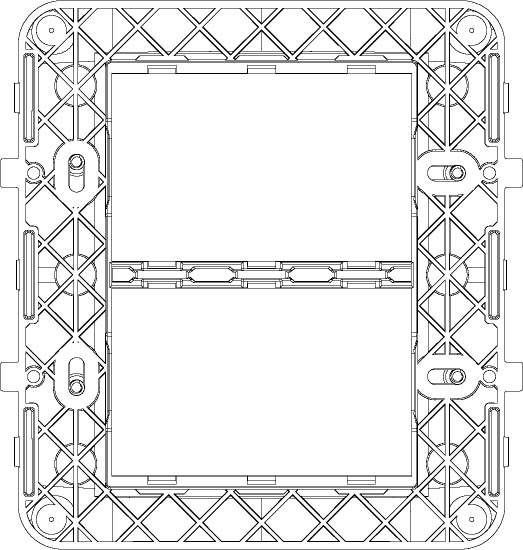

Dessins

PNG DXF

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Support pour installation domotique modulaire

Modèle
encastré_

Mode de pose
fixation avec vis

Type de montage des modules d'insertion
frontal

Sens de montage
horizontal et vertical

Nombre de modules horizontaux (construction modulaire)
3

Nombre de modules verticaux (construction modulaire)
2

Avec boîte d'encastrement
No

Avec vis
Oui

Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
No

Montage encastré
Oui

Adapté à une boîte de sol
No

Adapté à un canal d'allège
No

Adapté au montage sur des barres profilées DIN 35 mm
No

Matériau
plastique

Qualité du matériau
thermoplastique

00. Marquage CE - UE

96. Expert électrotechniques

Q.té minimum commande: 10 NR

---

Code barre

8007352305212

1 NR

11,8x12,4x1,7 [cm]

38 [g]

8007352305229

10 NR

24,4x13,9x10,1 [cm]

467,67 [g]

8007352305236

120 NR

60x33x27,5 [cm]

6.360 [g]
