Support vertical 2M centraux+vis - 09607

09607
Séries résidentielles / Séries résid. traditionnelles / NEVE UP / Supports

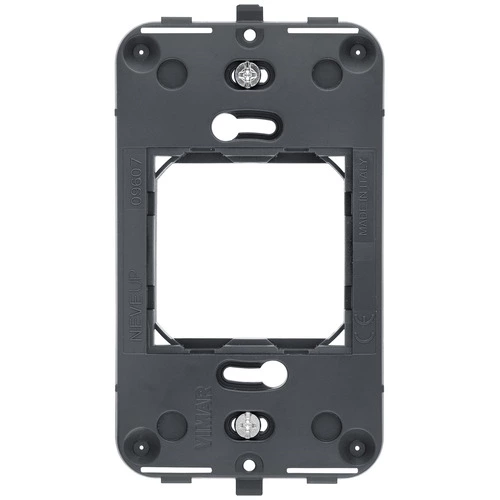

Support vertical 2M centraux+vis
Support de montage 2 modules centraux pour installation verticale, avec vis, pour boîtes d'encastrement 3 modules et boîtes avec entraxe 60 mm

État Produit
3 - Actif

Ceci pourrait également vous intéresser

07935.1 - Vis 24mm pour fixation de support

07937 - Vis 35mm pour fixation de support

07939 - Vis 50mm pour fixation de support

09613 - Support 3M +vis

• Documents et téléchargement
• Caractéristiques techniques ETIM
• Marques
• Données fourniture

Dessins

PNG DXF

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Support pour installation domotique modulaire

Modèle
encastré_

Mode de pose
fixation avec vis

Type de montage des modules d'insertion
frontal

Sens de montage
horizontal et vertical

Nombre de modules horizontaux (construction modulaire)
2

Nombre de modules verticaux (construction modulaire)
1

Avec boîte d'encastrement
No

Avec vis
Oui

Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
No

Montage encastré
Oui

Adapté à une boîte de sol
No

Adapté à un canal d'allège
No

Adapté au montage sur des barres profilées DIN 35 mm
No

Matériau
plastique

Qualité du matériau
thermoplastique

00. Marquage CE - UE

29. QCERT - Colombie

96. Expert électrotechniques

Q.té minimum commande: 10 NR

---

Code barre

8007352391574

1 NR

11,8x6,5x1,7 [cm]

23,31 [g]

8007352391581

10 NR

11,8x6,5x17 [cm]

233,1 [g]

8007352391598

200 NR

35x33,5x24,5 [cm]

4.662 [g]
