Interrupteur 2P 16AX blanc - 09015

Pdf
Vimar - 09015 - Interrupteur 2P 16AX blanc
Vimar - 09015 - Interrupteur 2P 16AX blanc

09015
Séries résidentielles / Séries résid. traditionnelles / NEVE UP / Dispositifs

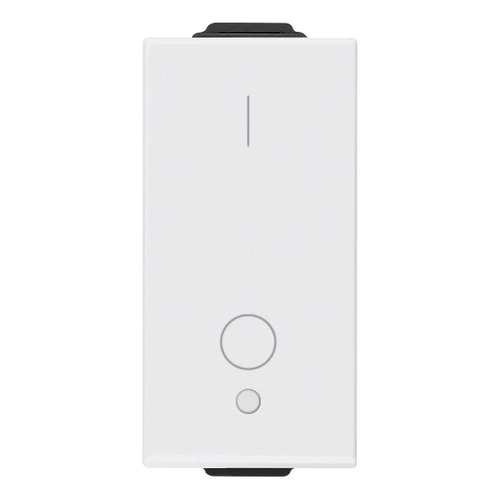

Interrupteur 2P 16AX blanc
Interrupteur 2P 16 AX 250 V~, éclairable, blanc. Maxi 200 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Dessins

vue des dimensions art. 09015
PNG DXF
art de la vue arrière. 09015
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
interrupteur bipolaire
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
brillant
Couleur
blanc
Numéro RAL (équivalent)
9003
Zone de texte/surface d'inscription
oui
Voyant
optionnel
Fonction d'éclairage
contrôle et orientation
Type d'éclairage
LED interchangeable
Adapté à la classe de protection (IP)
IP40
Tension nominale
250 V
Calibre/courant nominal assigné (In)
16,00 A
Contact de report
No
Type de connexion
borne à vis
Interrupteur de machine à laver
Oui
Largeur d'appareil
22,30 mm
Hauteur d'appareil
47,00 mm
Profondeur d'appareil
45,50 mm
Profondeur d'encastrement
32,70 mm

00. Marquage CE - UE

13. SNI-MGI Indonésie

15. CCC - Chine

19. NOM - Mexique

29. QCERT - Colombie

29. QCERT - Colombie

37. Marquage - Maroc

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 10 NR

Code barre

Barcode Qty 1 NR
8007352467934
1 NR
5,1x2,8x5,3 [cm]
31 [g]
Barcode Qty 10 NR
8007352467941
10 NR
14,4x11,6x6 [cm]
352,2 [g]
Barcode Qty 120 NR
8007352467958
120 NR
37,5x30x13,5 [cm]
4.554 [g]
