Va-et-vient 1P 16AX blanc - 09005

Pdf

Vimar - 09005 - Va-et-vient 1P 16AX blanc

09005
Séries résidentielles / Séries résid. traditionnelles / NEVE UP / Dispositifs

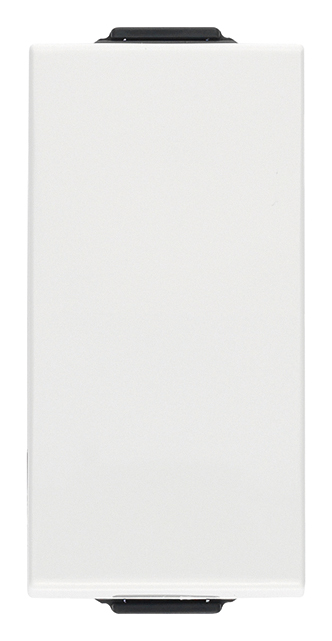

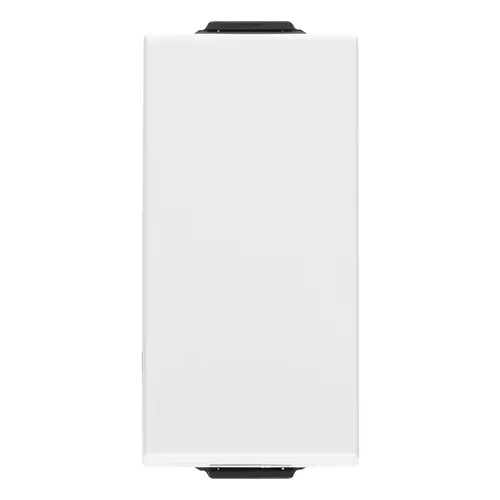

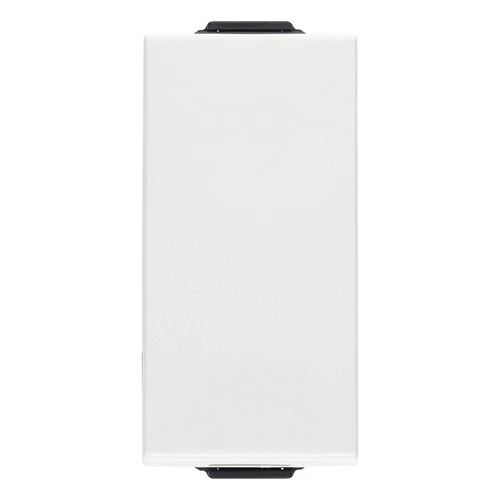

Va-et-vient 1P 16AX blanc
Va-et-vient 1P 16 AX 250 V~, blanc. Maxi 200 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Ceci pourrait également vous intéresser

09005.2 - Va-et-vient 1P 16AX 2M blanc

09001 - Interrupteur 1P 16AX blanc

09013 - Inverseur 1P 16AX blanc

09008 - Poussoir 1P NO 10A blanc

Dessins

vue des dimensions art. 09005

PNG DXF

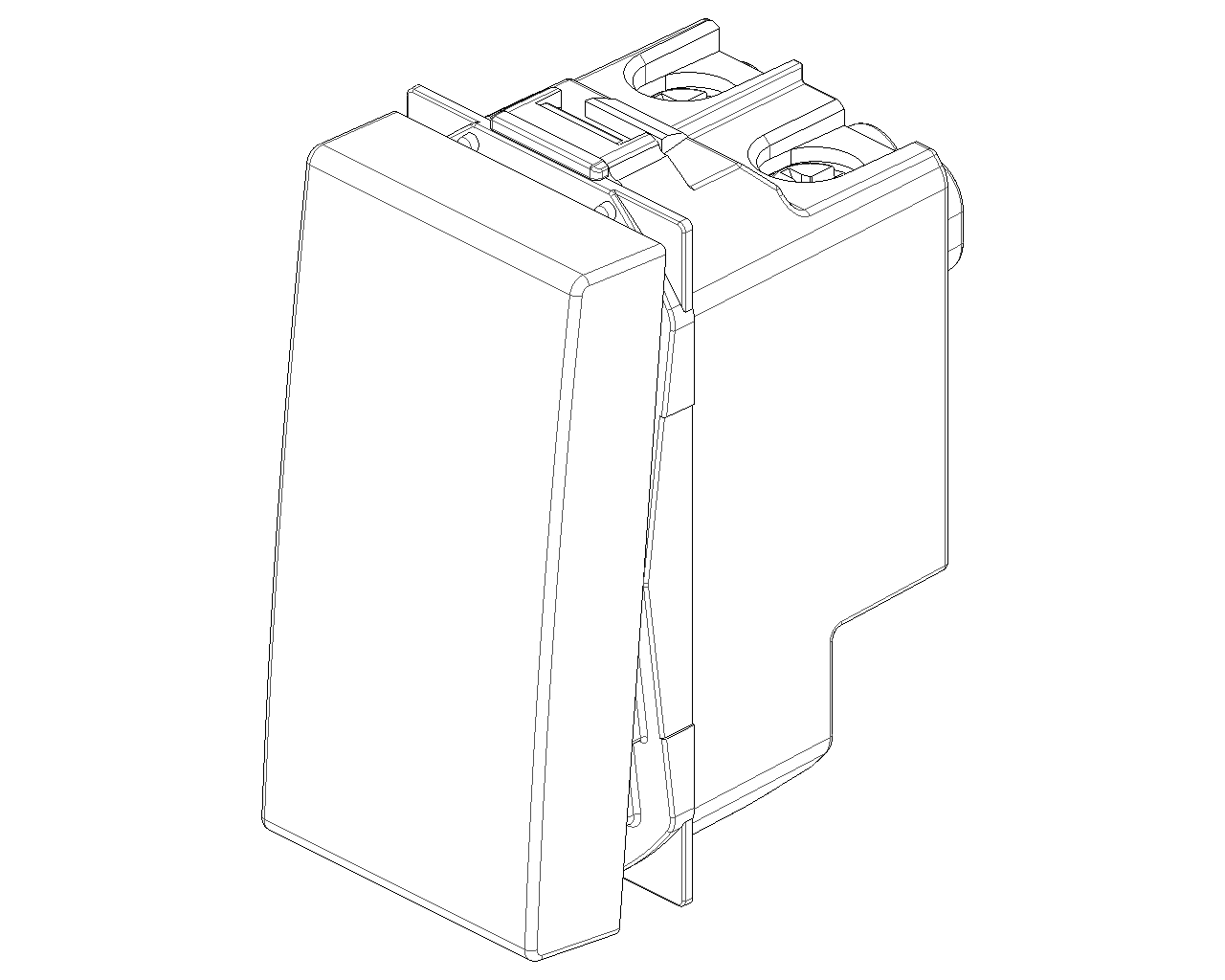

art de la vue arrière. 09005

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Interrupteur (résidentiel)

Type de commutation
va-et-vient

Type de commande
bascule/bouton

Composition
appareil modulaire pour interrupteur résidentiel et tertiaire

Nombre de modules (construction modulaire)
1

Interrupteur à bouton-poussoir
Oui

Nombre de bascules d'actionnement
1

Mode de pose
encastré_

Type de fixation
à clipser

Avec cadre/support de montage
No

Matériau
plastique

Qualité du matériau
thermoplastique

Sans halogène
Oui

Traitement de la surface
non traité

Finition de la surface
brillant

Couleur
blanc

Numéro RAL (équivalent)
9003

Zone de texte/surface d'inscription
oui

Voyant
optionnel

Fonction d'éclairage
contrôle et orientation

Type d'éclairage
LED interchangeable

Adapté à la classe de protection (IP)
IP40

Tension nominale
250 V

Calibre/courant nominal assigné (In)
16,00 A

Contact de report
No

Type de connexion
borne à vis

Interrupteur de machine à laver
No

Largeur d'appareil
22,30 mm

Hauteur d'appareil
47,00 mm

Profondeur d'appareil
35,90 mm

Profondeur d'encastrement
23,10 mm

00. Marquage CE - UE

13. SNI-MGI Indonésie

15. CCC - Chine

19. NOM - Mexique

29. QCERT - Colombie

29. QCERT - Colombie

37. Marquage - Maroc

37. Marquage - Maroc

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 50 NR

Code barre

8007352296671

1 NR

4,1x2,8x5,3 [cm]

25,8 [g]

8007352296688

50 NR

21,4x11,6x14,2 [cm]

1.378,8 [g]

8007352296695

500 NR

57,5x22x29,5 [cm]

14.264 [g]
