Soporte 2M sin tornillos eje 71 - 21603

Pdf
Vimar - 21603 - Soporte 2M sin tornillos eje 71
Vimar - 21603 - Soporte 2M sin tornillos eje 71

21603
Series residenciales / Series resid. tradicionales / EIKON / Soportes

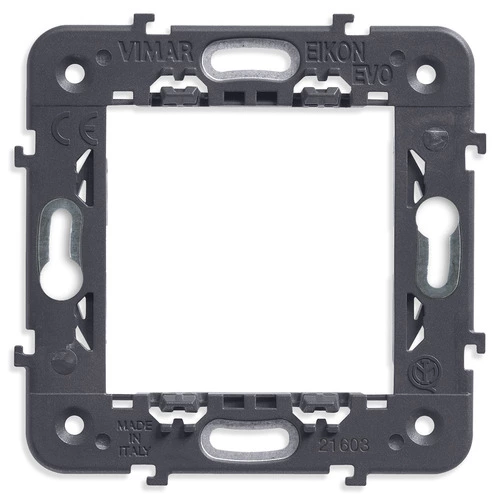

Soporte 2M sin tornillos eje 71
Soporte 2 módulos, sin tornillos, para cajas empotrables con distancia entre eje 60 mm o 56x56 mm, componible con distancia entre eje 71 mm

  • La estructura con forma de nido de abeja confiere solidez estructural
  • Las ranuras en las esquinas permiten la fijación al panel
  • Las pestañas de enganche favorecen la fijación en batería para el montaje de varios módulos
  • Gracias a las ranuras centrales es posible fijar y nivelar el soporte en la pared

Estado producto
3 - Activo

Podría interesarte también

21602.C
21602.C - Tapa soporte 2M Eikon

Dibujos

vista de las dimensiones arte. 21603
PNG DXF
PNG DXF
PNG DXF
Class group
Programa de instalación de interruptores / enchufes
Class
Soporte para la gama de mecanismos de empotrar modulares
Modelo
Montado empotrado (escayola)
Tipo de montaje
Montaje con tornillo
Tipo de montaje de los mecanismos
Parte frontal
Dirección de montaje
Horizontal y vertical
Número de módulos en horizontal (en caso de diseño modular)
2
Número de módulos en vertical (en caso de diseño modular)
1
Con caja de empotrar
No
Con tornillos
No
Apto para el montaje en caja de empotrar redonda
No
Montaje empotrado
Si
Adecuado para conducto bajo el suelo
No
Adecuado para conducto de instalación de dispositivo
No
Apto para el montaje en carril DIN de 35 mm
No
Material
Plástico
Calidad del material
Termoplástico
Tratamiento de superficie
Sin tratamiento

00. Marcado CE - UE

00. Marcado CE - UE

00. Marcado CE - UE

01. IMQ - Italia

01. IMQ - Italia

01. IMQ - Italia

01. IMQ - Italia

29. QCERT - Colombia

50. Product Environm. Profile

96. Experto electrotécnico

Cant. mínima de pedido: 50 NR

Código de barras

Barcode Qty 1 NR
8007352421363
1 NR
7,4x7,4x2 [cm]
19,9 [g]
Barcode Qty 50 NR
8007352421370
50 NR
29x25x10 [cm]
1.076 [g]
Barcode Qty 300 NR
8007352625921
300 NR
62x26x30 [cm]
6.456 [g]

Compartir

Codice QR scheda articolo

Legal

Vimar se reserva el derecho de cambiar en cualquier momento y sin previo aviso las características de los productos reportados. La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos. Para las condiciones de uso de la información de la ficha del producto, consulte Condiciones de uso.
