Conmutador 1P 10AX 2M bornes aut. blanco - 19004.FX.2.B

Pdf
Vimar - 19004.FX.2.B - Conmutador 1P 10AX 2M bornes aut. blanco
Vimar - 19004.FX.2.B - Conmutador 1P 10AX 2M bornes aut. blanco

19004.FX.2.B
Series residenciales / Series resid. tradicionales / ARKÉ / Dispositivos

Conmutador 1P 10AX 2M bornes aut. blanco
Conmutador 1P 10 AX 250 V~, bornes de ca

Estado producto
3 - Activo

Dibujos

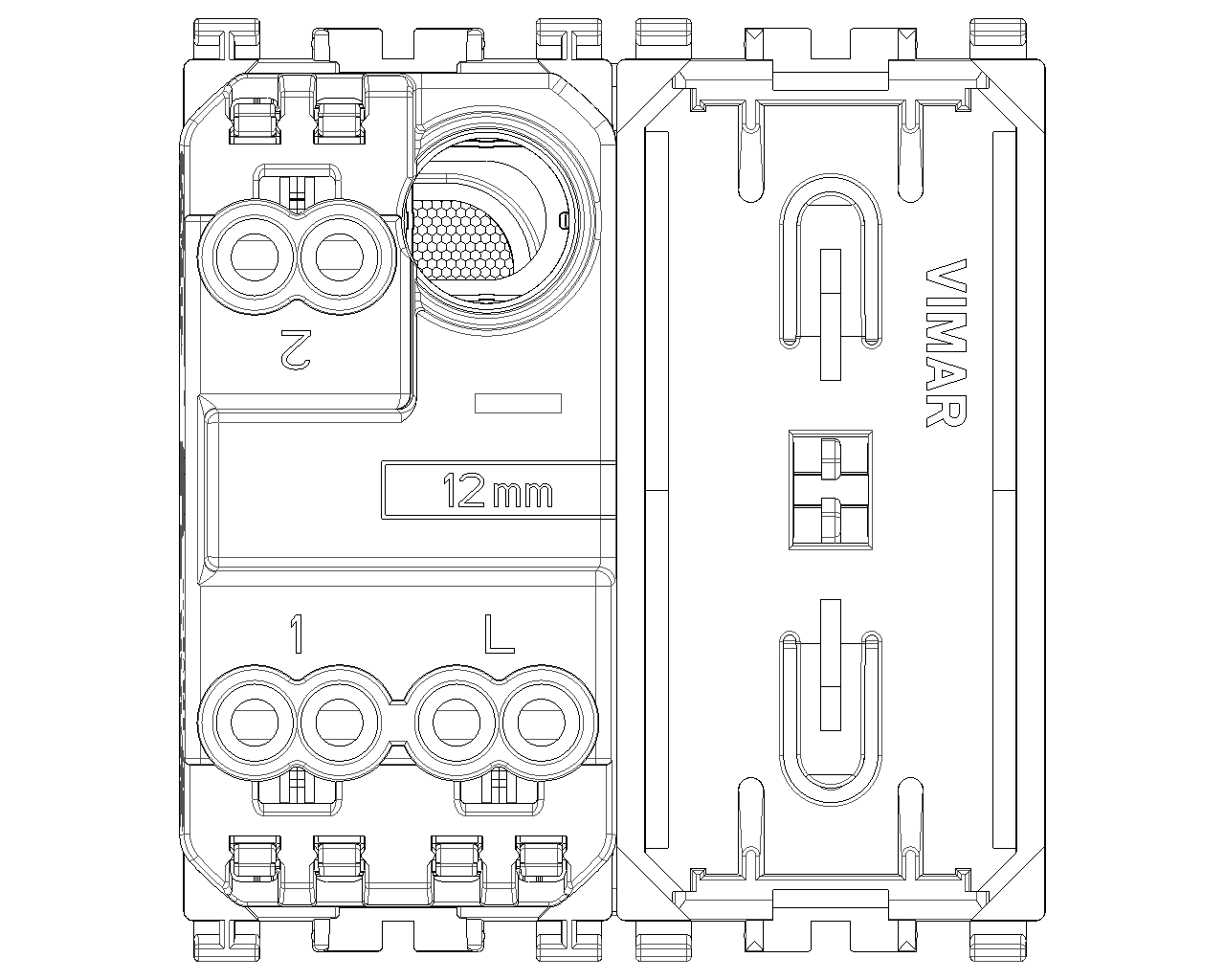

vista de las dimensiones arte. 19004.FX.2.B
PNG DXF
PNG DXF
PNG DXF
Class group
Programa de instalación de interruptores / enchufes
Class
Interruptor de la instalación
Tipo de circuito
Conmutador_
Tipo de operación
Balancín / botón
Composición
Módulo para programa de interrupción de instalación
Número de módulos (en caso de diseño modular)
2
Pulsador interruptor
Si
Número de balancines
1
Tipo de montaje
Montado empotrado (escayola)
Tipo de fijación
Bloquear en posición
Con placa de montaje
No
Material
Plástico
Calidad del material
Termoplástico
Sin halógenos
Si
Tratamiento de superficie
Sin tratamiento
Acabado de superficie
Mate
Color
Blanco
Número RAL (similar)
9016
Espacio para etiqueta/superficie de impresión
Sí
Iluminación
Opcional
Función de iluminación
Control y orientación
Tipo de iluminación
LED intercambiable
Adecuado para el grado de protección (IP)
IP40
Voltaje nominal
250 V
Corriente nominal (medida)
10,00 A
Corriente de conmutación para lámparas fluorescentes
10
Contactos de supervisión
No
Método de conexión
Abrazadera de enchufe
Interruptor de la lavadora
No
Anchura del dispositivo
22,30 mm
Altura del dispositivo
49,00 mm
Profundidad del dispositivo
38,30 mm
Profundidad de instalación
26,90 mm

00. Marcado CE - UE

04. NF - Francia

09. VDE - Alemania

37. Marcado - Marruecos

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 1 NR

Código de barras

Barcode Qty 1 NR
8007352629905
1 NR
5,1x4,3x5,3 [cm]
35,2 [g]
Barcode Qty 20 NR
8007352629912
20 NR
26,9x11,6x9 [cm]
785,7 [g]
