Interruptor 1P 16AX blanco - 14001

Pdf

Vimar - 14001 - Interruptor 1P 16AX blanco

14001
Series residenciales / Series resid. tradicionales / PLANA / Dispositivos

Interruptor 1P 16AX blanco
Interruptor 1P 16 AX 250 V~, iluminable

Estado producto
3 - Activo

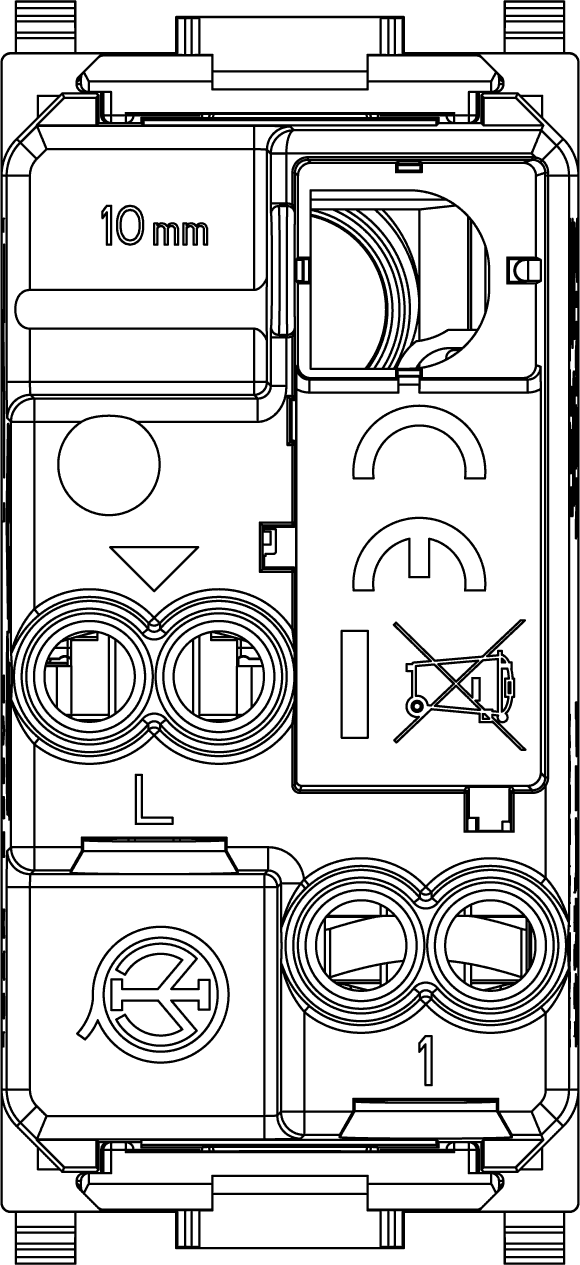

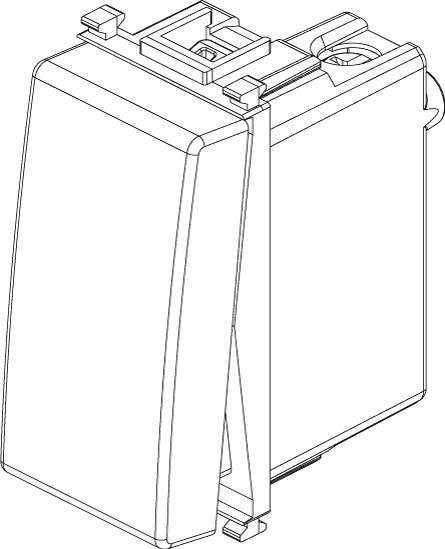

Dibujos

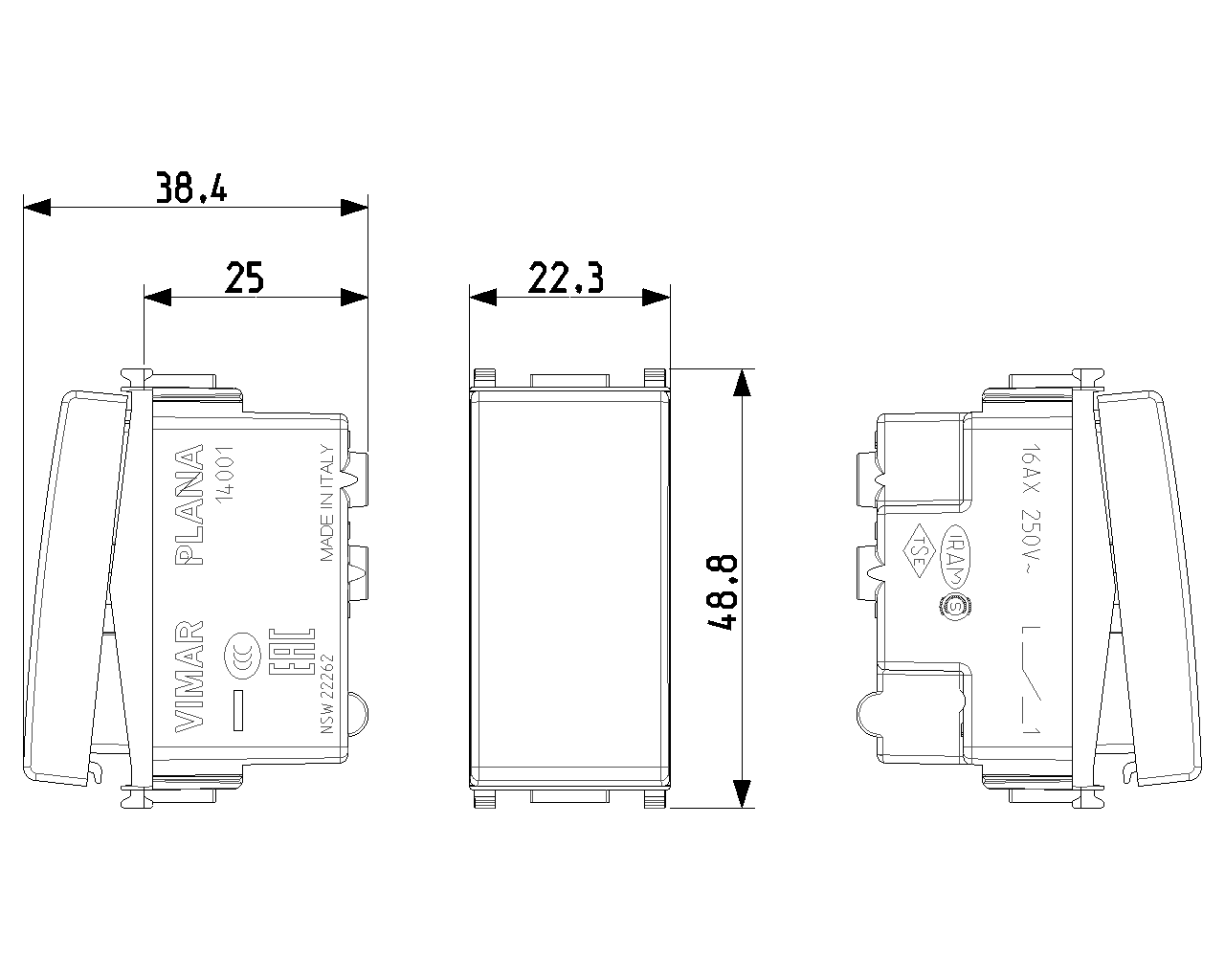

vista de las dimensiones arte. 14001

PNG DXF

PNG DXF

PNG DXF

Class group
Programa de instalación de interruptores / enchufes

Class
Interruptor de la instalación

Tipo de circuito
Interruptor de desconexión de 1 polo

Tipo de operación
Balancín / botón

Composición
Módulo para programa de interrupción de instalación

Número de módulos (en caso de diseño modular)
1

Pulsador interruptor
Si

Número de balancines
1

Tipo de montaje
Montado empotrado (escayola)

Tipo de fijación
Bloquear en posición

Con placa de montaje
No

Material
Plástico

Calidad del material
Termoplástico

Sin halógenos
Si

Tratamiento de superficie
Sin tratamiento

Acabado de superficie
Brillante

Color
Blanco

Número RAL (similar)
9003

Espacio para etiqueta/superficie de impresión
Sí

Iluminación
Opcional

Función de iluminación
Control y orientación

Tipo de iluminación
LED intercambiable

Adecuado para el grado de protección (IP)
IP40

Voltaje nominal
250 V

Corriente nominal (medida)
16,00 A

Contactos de supervisión
No

Método de conexión
Terminal enroscado

Interruptor de la lavadora
No

Anchura del dispositivo
22,30 mm

Altura del dispositivo
49,00 mm

Profundidad del dispositivo
38,40 mm

Profundidad de instalación
24,00 mm

00. Marcado CE - UE

01. IMQ - Italia

07. INGCER - Chile

13. SNI-MGI Indonesia

14. TSE - Turquía

15. CCC - China

19. NOM - México

20. IQC - Argentina

26. SASO - Arabia Saudita

28. NSW - Australia

29. QCERT - Colombia

31. TISI - Tailandia

34. PSE - Japón

37. Marcado - Marruecos

92. RoHS EAU

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 50 NR

Código de barras

8007352106352

1 NR

4,1x2,8x5,3 [cm]

25,8 [g]

8007352106369

50 NR

21,6x11,6x14,3 [cm]

1.350 [g]

8007352361263

500 NR

57,5x22,5x30 [cm]

14.020 [g]

8007352750272

10.500 NR

120x80x105 [cm]

283.500 [g]
