Módulo relé conectado IoT - 03981

Pdf

03981
Series residenciales / Series resid. View Wireless / Componentes comunes / Componentes no modulares

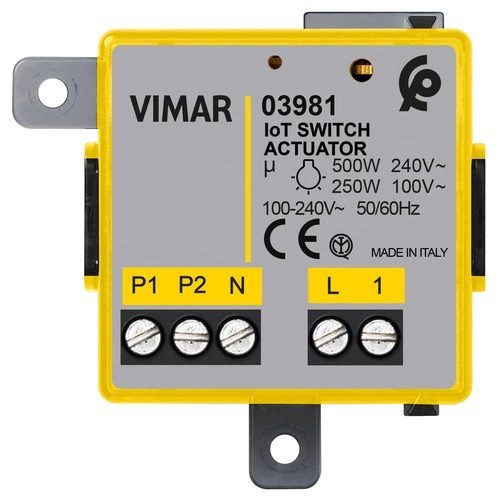

Módulo relé conectado IoT
Actuador electrónico conectado View Wireless con salida de relé NO 100-240 V 50/60 Hz para lámparas incandescentes 500 W, lámparas de LED 100 W,transformadores electrónicos 250 VA, lámparas fluorescentes 120 W, control de remoto, 1 entrada para el mando hilar de elección escenario, doble tecnologíaestándar Bluetooth® wireless technology 5.0 para sistema mesh View Wireless y estándar Zigbee 3.0, alimentación 100-240 V 50/60 Hz, montaje de empotrar(detrás de otro aparato)

  • Configuración con aplicación View Wireless para sistema con protocolo Bluetooth y aplicación Amazon para protocolo Zigbee
  • Compatible con Alexa, Google Home y IFTTT, a través del gateway o centro de control de dispositivos Zigbee
  • La forma favorece la máxima flexibilidad de montaje (montaje detrás de otro dispositivo, cajas de derivación, etc.)
  • Si son controlados directamente por los mandos sin batería, no es necesario el cableado con pulsadores electromecánicos

Estado producto
3 - Activo

Class group
Relés
Class
Relé de conmutación
Dispositivo completo con zócalo
No
Con abrazaderas extraíbles
No
Con pantalla LED
No
Con contactos impulsados positivamente
No

19. NOM - México

29. QCERT - Colombia

37. Marcado - Marruecos

37. Marcado - Marruecos

40. Bluetooth technology

42. Zigbee certified

92. RoHS EAU

Cant. mínima de pedido: 1 NR

Código de barras

Barcode Qty 1 NR
8007352648494
1 NR
5,2x3,5x5,3 [cm]
41 [g]
Barcode Qty 60 NR
8007352648500
60 NR
27x23x12,5 [cm]
2.658 [g]
Pregunta: ¿Cuántos dispositivos puedo instalar en un sistema inalámbrico?
Respuesta: El sistema admite la configuración de hasta 64 dispositivos por cada gateway cód. 14597-16497-19597-20597
Pregunta: ¿Qué aplicación está dedicada a la configuración del sistema?
Respuesta: La configuración del sistema se realiza utilizando la aplicación View Wireless.
Pregunta: ¿Como se realiza el reset de los dispositivos?
Respuesta: El reset se realiza pulsando de forma prolongada el botón de configuración en el plazo de 5 minutos desde la puesta en marcha (conexión de la alimentación) del producto.
Pregunta: ¿Cuántos medidores de energía art. 02963 puedo instalar en un sistema inalámbrico?
Respuesta: Cada sistema conectado admite hasta 2 medidores art. 02963.
Pregunta: ¿Al utilizar el funcionamiento en modo Zigbee 3.0 con qué aplicación tengo que configurar los dispositivos Vimar?
Respuesta: Es necesario utilizar la aplicación VIEW Wireless para convertir el modo de funcionamiento (predeterminado Bluetooth) al modo ZigBee de los productos que lo prevén. En cambio, para la configuración hay que utilizar la aplicación específica del sistema gateway ZigBee utilizado (por ejemplo, la aplicación Amazon).
Pregunta: ¿El conmutador conectado art. 14592-19492-19592-20592 se puede utilizar como interruptor para una toma de corriente controlada?
Respuesta: No, porque para su correcto funcionamiento es necesaria una carga mínima equivalente a 2 W. Para una toma de corriente controlada es posible utilizar el art. 14593-16493-19593-20593 o el art. 03981
Pregunta: ¿Cómo puedo montar el relé con los pulsadores que cortan el neutro y no la fase?
Respuesta: Es estrictamente necesario respetar los esquemas, que indican que la conexión de los pulsadores se realiza en el lado de fase. Por lo tanto, la única solución posible para integrar el producto es modificar el cableado de forma que los pulsadores existentes se enganchen en la fase y no en el neutro.
