Vimar - V71701 - Κουτί χωνευτό στρογγυλό για γ

V71701
Υποδομή εγκατάστασης / Κουτιά και πίνακες / Κουτιά πίσω μέρους μηχανισμού / Χωνευτά

Κουτί χωνευτό στρογγυλό για γ
Στρογγυλό χωνευτό κουτί (GW 850°C) για γυψοσανίδες, κυανό. Κατάλληλο μόνο για στηρίγματα χωρίς άγκιστρα στήριξης

Κατάλληλο για ελαφριούς τοίχους διαφόρων τύπων (π.χ. από γυψοσανίδα, ξύλο, επικολλητό πλαστικό ή παρόμοιο υλικό)
Προδιαμόρφωση οπής με άνοιγμα που δημιουργείται με ποτηροτρύπανο διαμέτρου 68 mm. Οδηγός κεντραρίσματος οπών ενσωματωμένος στο πίσω μέρος
Προκατασκευασμένα ανοίγματα βελτιωμένης στερέωσης, προδιαμορφωμένα για την εισαγωγή σωλήνων διαφορετικής διατομής (16, 20 ή 25 mm), και μεταλλικά πτερύγια για στερέωση των επιτοίχιων κουτιών μεταβλητού πάχους μεταξύ 1 και 38 mm
Γωνίες στερέωσης για τις βίδες μεταλλικών στηριγμάτων
Διατίθεται μεγάλη γκάμα εξαρτημάτων: εξαρτήματα που λειτουργούν ως οδηγοί σχεδίασης οπών και ως σύνδεσμοι για εγκατάσταση σε σειρά και εγκατάσταση στην εσωτερική πλευρά του τοίχου, εσωτερικά διαχωριστικά, διακοσμητικά καλύμματα

Κατάσταση Προϊόντος
3 - Προϊόν διαχειριζόμεν

Μπορεί να σας ενδιαφέρει επίσης

V71632 - Χωνευτό καπάκι 2M

V71571 - Αξεσουάρ για κουτιά 2Μγια ρηχούς τοίχους

Βίντεο

Tutorial ISOBOX EL

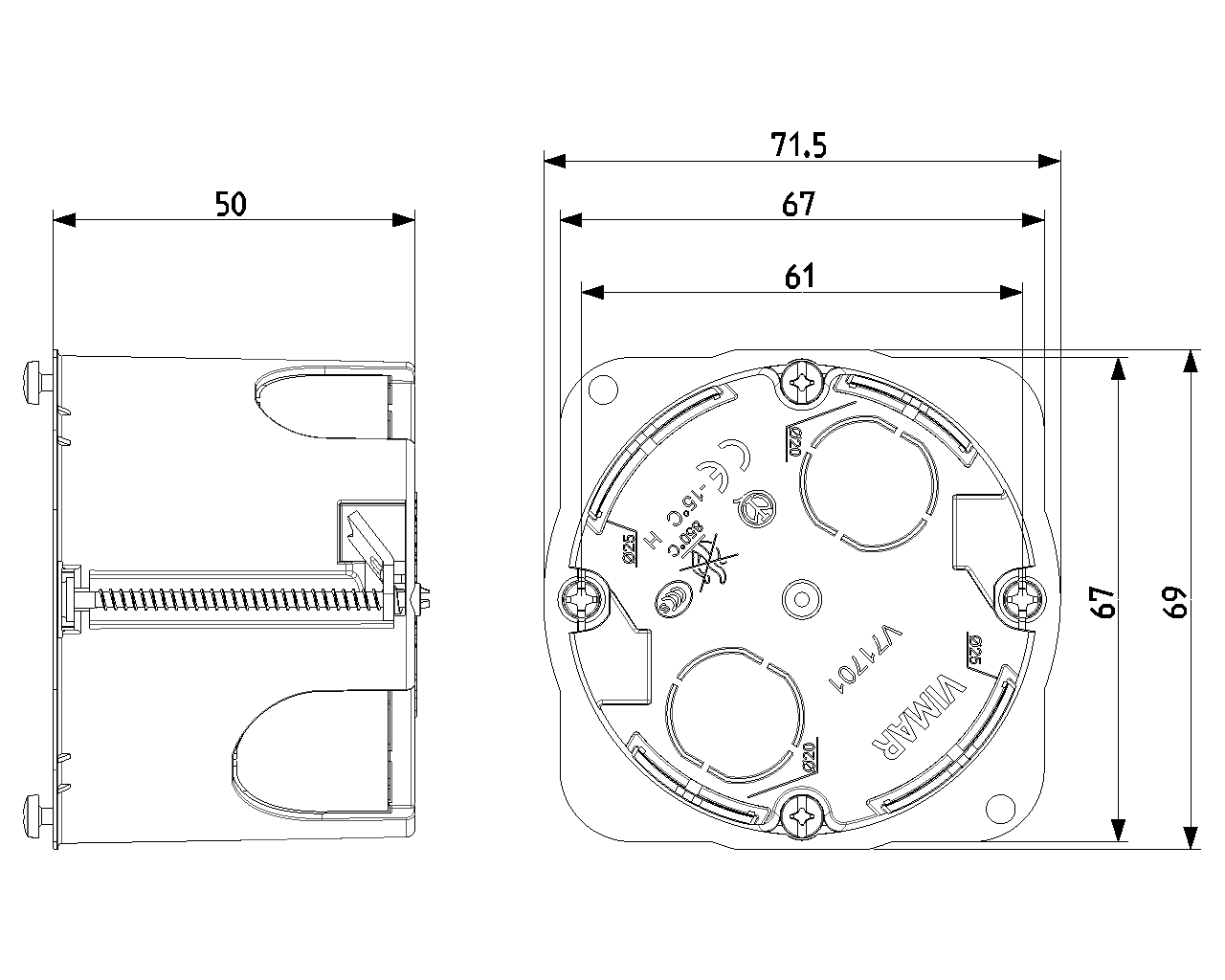

Σχέδια

PNG DXF

PNG DXF

Class group
Connection material (electrotechnical)

Class
Box/housing for built-in mounting in the wall/ceiling

Mounting method
Hollow wall

Shape
Rectangular

Construction type
Device connection box (round/square)

Model
Other

Provided with revolving ring
No

Couplable
Yes

Equipped with
None

Diameter
68 mm

Length
71,50 mm

Width
71,50 mm

Depth
0,00 - 50,00 mm

Inner depth
50,00 mm

For number of electric fittings
2

Mounting switching equipment
Screwing

With screws
No

Housing feed-through by break-out opening
Yes

Housing feed-through by seal membrane
No

Housing feed-through by nozzle
No

Housing feed-through by step membrane
No

For tube diameter
20/25 mm

Pipe locking
No

Pipe locking optional
No

Inlet from the rear
Yes

Number of inlets
8

Number of included spouts
0

Material
Plastic

Halogen free
Yes

Surface protection
Untreated

Colour
Blue

Degree of protection (IP)
IP00

Cover model
None

Transparent cover
No

Cover attachment
Screwed

Sealable
No

Circuit integrity
None

With screening
No

Air tight
No

Max. conductor cross section
0

Number of poles of the clamp
0

Clamp position fixed
No

Luminaire hook mounting
No

Nozzle
None

Special application
None

00. Σήμανση CE - ΕE

01. IMQ - Ιταλία

96. Ηλεκτρικές εμπειρογνώμονα

Ελάχιστη ποσότητα παραγγελίας: 5 NR

Γραμμωτός κώδικας

8007352425644

1 NR

7,1x6,9x5 [cm]

27,46 [g]

8007352425651

5 NR

7,1x6,9x25 [cm]

137,3 [g]

8007352425668

100 NR

38,5x29x30 [cm]

3.200 [g]
