Βάση στήριξης 2Μ με άγγιστρα 71 - 19602

19602
Οικιακές σειρές / Παραδοσιακές οικιακές σειρές / ARKÉ / Στηρίγματα

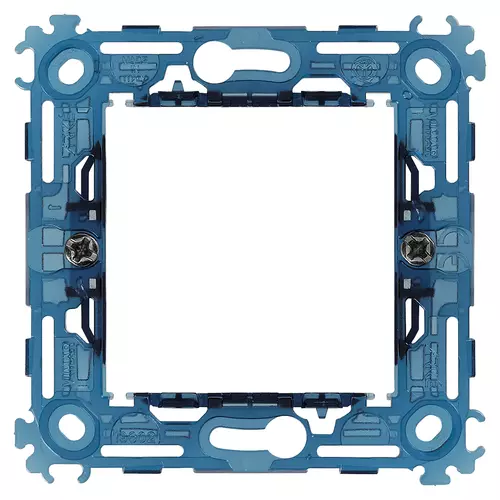

Βάση στήριξης 2Μ με άγγιστρα 71
Βάση στήριξης 2 θέσεων, με άγγιστρα, για εγκατάσταση σε κουτιά με αξονική απόσταση διαμ. 60 mm, συμβατό με αξονική απόσταση 71 mm

• Η ημι-διαφάνεια διευκολύνει την εγκατάσταση και την καλωδίωση των εξαρτημάτων
• Η δομή ˝κυψέλη˝ δίνει δομική αντοχή
• Οι εγκοπές στις γωνίες επιτρέπουν τη στερέωση σε πίνακα
• Τα δόντια σύνδεσης διευκολύνουν τη στερέωση σε συστοιχία για εγκατάσταση πολλών μονάδων

Κατάσταση Προϊόντος
3 - Προϊόν διαχειριζόμεν

Μπορεί να σας ενδιαφέρει επίσης

14602.C - Frame protection 2M Plana/Arke

• Έντυπα και λήψη
• Τεχνικά στοιχεία ETIM
• Εμπορικά σήματα
• Δεδομένα προμήθειας

Βίντεο

• Arké lives in your time

---

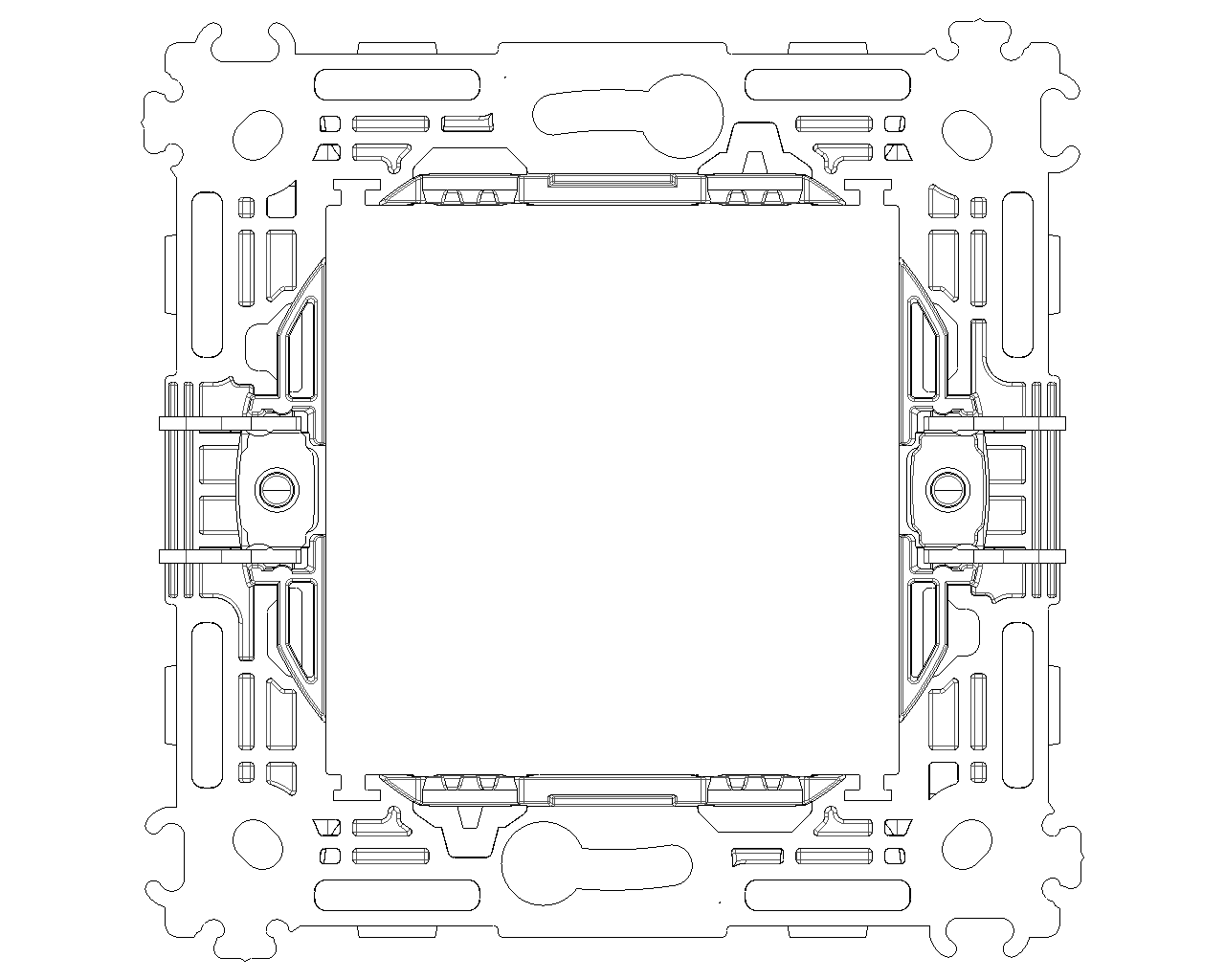

Σχέδια

PNG DXF

PNG DXF

PNG DXF

Class group
Domestic switching devices

Class
Holder for modular domestic switching devices

Model
Flush-mounted

Mounting method
Mounting with claw

Mounting method of the module inserts
Front side

Mounting direction
Horizontal and vertical

Number of modules horizontal (module system)
2

Number of modules vertical (module system)
1

With built-in installation box
No

With screws
No

Suitable for mounting in round junction box 60 mm
Yes

Flush-mounted installation
Yes

Suitable for subfloor installation duct box
No

Suitable for wall duct
No

Suitable for mounting on DIN-rail 35 mm
No

Material
Plastic

Material quality
Thermoplastic

Surface protection
Untreated

00. Σήμανση CE - ΕE

01. IMQ - Ιταλία

29. QCERT - Κολομβία

50. Product Environm. Profile

96. Ηλεκτρικές εμπειρογνώμονα

Ελάχιστη ποσότητα παραγγελίας: 50 NR

---

Γραμμωτός κώδικας

8007352433465

1 NR

7,4x7,4x2,5 [cm]

17,8 [g]

8007352433472

50 NR

28,4x24,4x11,9 [cm]

1.059 [g]

8007352716544

300 NR

59,5x38,5x26,5 [cm]

6.354 [g]
