Unterputzdose 12-14M f/Hohlwand hellblau - V71720

Pdf
Vimar - V71720 - Unterputzdose 12-14M f/Hohlwand hellblau
Vimar - V71720 - Unterputzdose 12-14M f/Hohlwand hellblau

V71720
Anlageninfrastruktur / Gehäuse und Schaltkästen / Einsatzdosen / Unterputz

Unterputzdose 12-14M f/Hohlwand hellblau
Multifunktions-Unterputzdose (GW 850 °C) für Hohlwände, hellblau

  • Für Hohlwände verschiedener Typen (z.B. Gipskarton, Holz, Kunststofflaminat u.dgl.) geeignet
  • Anfertigen der Bohrung mit Kernbohrer Durchmesser 68 mm. Auf der Rückseite integrierte Bohrschablone
  • Sollbruchstellen mit verbessertem Halt, zum Einführen von Rohren verschiedenen Querschnitts (16, 20 oder 25 mm) und Metalllaschen für die Befestigung der Dose an Hohlwänden im Stärkenbereich 1 bis 38 mm
  • Breit gefächertes Zubehörangebot: Zubehör mit Funktion Bohrschablone zur Markierung der Bohrung, mit Funktion Verbindung für die Serieninstallation und zur Installation auf Wandinnenseite; interne Trennstege; Zierdeckel

Produktstatus
3 - Aktif

Video

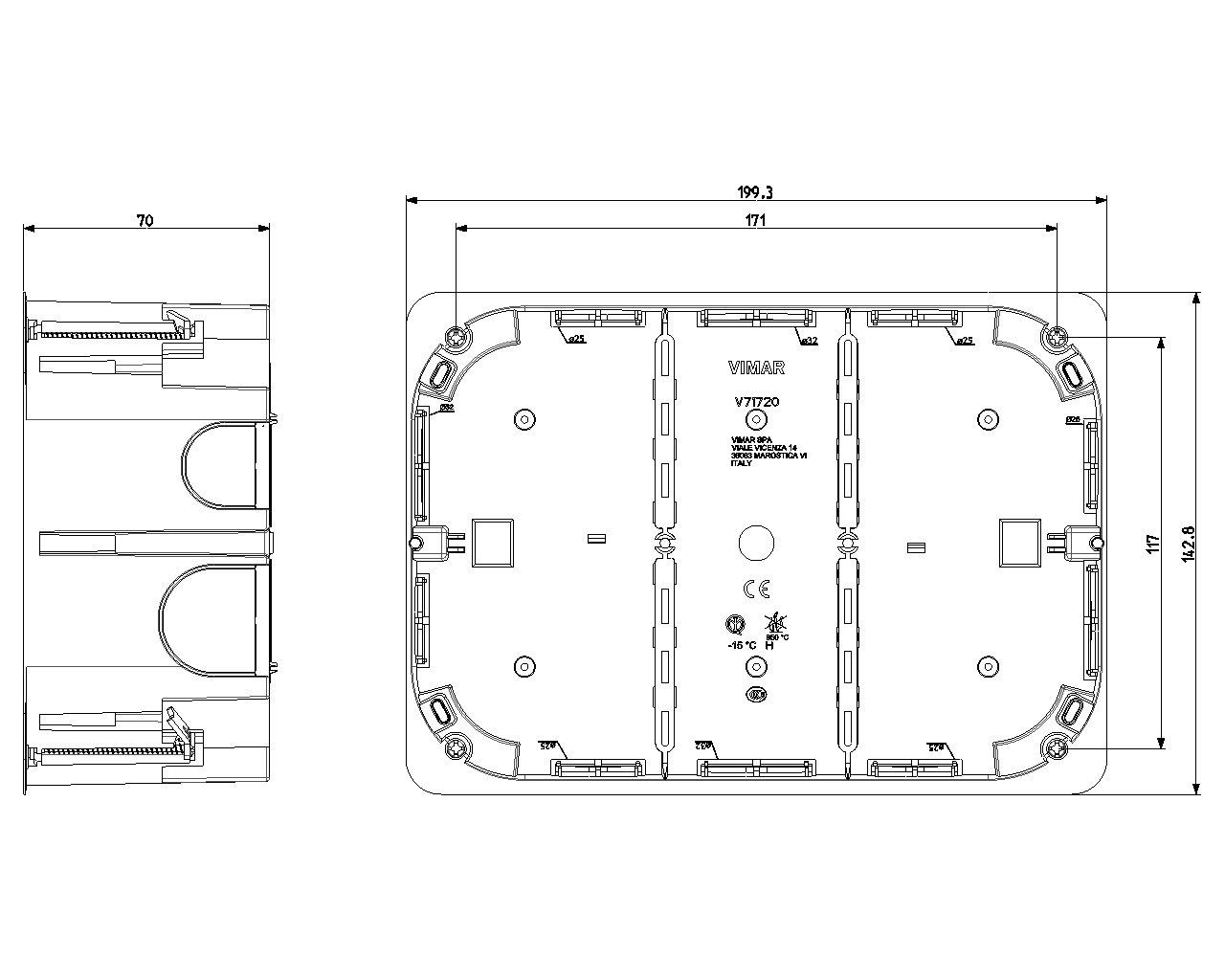

Zeichnungen

Ansicht unübersichtlich Art. V71720
PNG DXF
Rückansicht Art. V71720
PNG DXF
PNG DXF
Gruppe
Verbindungsmaterial (Elektro)
Klasse
Dose, Gehäuse für Montage in der Wand/Decke
Montageart
Hohlwand
Form
rechteckig
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
sonstige
Mit drehbarem Ring
Nein
Koppelbar
Ja
Bestückung
ohne
Durchmesser
0 mm
Länge
142,80 mm
Breite
199,30 mm
Tiefe
0,00 - 70,00 mm
Innentiefe
50,00 mm
Für Anzahl Geräteeinsätze
14
Befestigung der Geräte
schrauben
Mit Schrauben
Nein
Gehäusedurchführung durch Ausbrechöffnung
Ja
Gehäusedurchführung durch Dichtmembran
Nein
Gehäusedurchführung durch Rohrstutzen
Nein
Gehäusedurchführung durch Stufenmembran
Nein
Für Rohrdurchmesser
20/25 mm
Rohrarretierung
Nein
Rohrverriegelung optional
Nein
Einführung von hinten
Ja
Anzahl der Einführungen
10
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Farbe
blau
Schutzart (IP)
IP00
Ausführung Deckel
ohne
Transparenter Deckel
Nein
Deckelbefestigung
geschraubt
Plombierbar
Nein
Funktionserhalt
ohne
Mit Abschirmung
Nein
Luftdicht
Nein
Max. Leiterquerschnitt
0
Polzahl der Klemme
0
Klemme lagefixiert
Nein
Leuchtenhakenbefestigung
Nein
Stutzen
ohne
Spezielle Anwendung
ohne

00. CE-Kennzeichnung - EU

01. IMQ - Italien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352425804
1 NR
20x14,2x7 [cm]
123 [g]
Barcode Qty 20 NR
8007352425811
20 NR
59x38,5x24 [cm]
3.152 [g]

Teilen

Codice QR scheda articolo

Legal

Vimar behält sich das Recht vor, jederzeit und ohne Vorankündigung die Merkmale der gemeldeten Produkte zu ändern. Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen. Für die Nutzungsbedingungen der im Produktblatt enthaltenen Informationen verweisen wir auf Nutzungsbedingungen.
