Unterputzdose 6-7M f/Hohlwand hellblau - V71706

Pdf

V71706
Anlageninfrastruktur / Gehäuse und Schaltkästen / Einsatzdosen / Unterputz

Unterputzdose 6-7M f/Hohlwand hellblau
Lineare 6-7-Modul-Unterputzdose (GW 850 °C) für Hohlwände, hellblau

  • Für Hohlwände verschiedener Typen (z.B. Gipskarton, Holz, Kunststofflaminat u.dgl.) geeignet
  • Anfertigen der Bohrung mit Kernbohrer Durchmesser 68 mm. Auf der Rückseite integrierte Bohrschablone
  • Sollbruchstellen mit verbessertem Halt, zum Einführen von Rohren verschiedenen Querschnitts (16, 20 oder 25 mm) und Metalllaschen für die Befestigung der Dose an Hohlwänden im Stärkenbereich 1 bis 38 mm
  • Befestigungsklammern für die Halterungsschrauben aus Metall
  • Breit gefächertes Zubehörangebot: Zubehör mit Funktion Bohrschablone zur Markierung der Bohrung, mit Funktion Verbindung für die Serieninstallation und zur Installation auf Wandinnenseite; interne Trennstege; Zierdeckel

Produktstatus
3 - Aktif

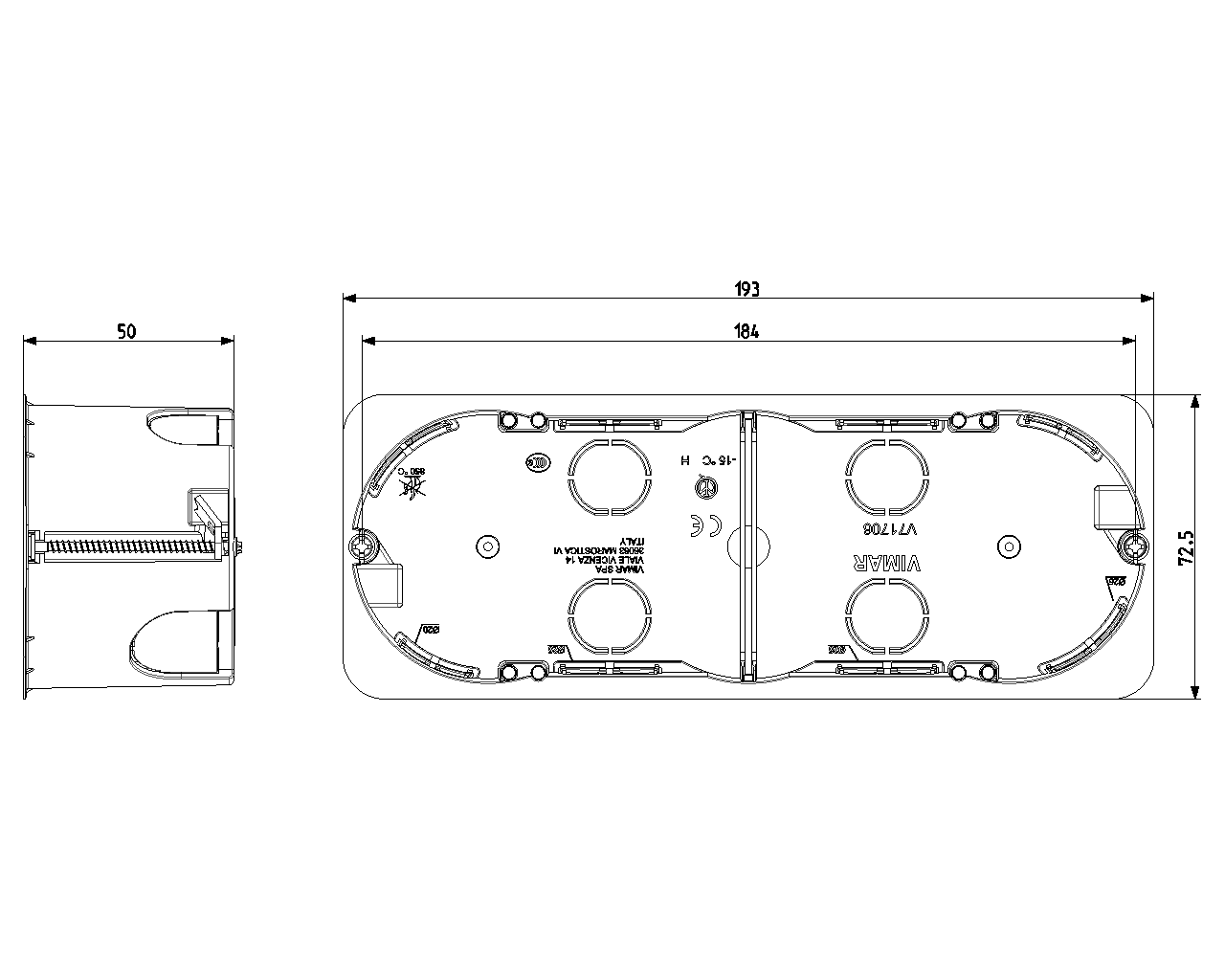

Zeichnungen

Gruppe
Verbindungsmaterial (Elektro)
Klasse
Dose, Gehäuse für Montage in der Wand/Decke
Montageart
Hohlwand
Form
rechteckig
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
sonstige
Mit drehbarem Ring
Nein
Koppelbar
Ja
Bestückung
ohne
Durchmesser
0 mm
Länge
72,50 mm
Breite
193,00 mm
Tiefe
0,00 - 50,00 mm
Innentiefe
50,00 mm
Für Anzahl Geräteeinsätze
7
Befestigung der Geräte
schrauben
Mit Schrauben
Nein
Gehäusedurchführung durch Ausbrechöffnung
Ja
Gehäusedurchführung durch Dichtmembran
Nein
Gehäusedurchführung durch Rohrstutzen
Nein
Gehäusedurchführung durch Stufenmembran
Nein
Für Rohrdurchmesser
20/25 mm
Rohrarretierung
Nein
Rohrverriegelung optional
Nein
Einführung von hinten
Ja
Anzahl der Einführungen
18
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Farbe
blau
Schutzart (IP)
IP00
Ausführung Deckel
ohne
Transparenter Deckel
Nein
Deckelbefestigung
geschraubt
Plombierbar
Nein
Funktionserhalt
ohne
Mit Abschirmung
Nein
Luftdicht
Nein
Max. Leiterquerschnitt
0
Polzahl der Klemme
0
Klemme lagefixiert
Nein
Leuchtenhakenbefestigung
Nein
Stutzen
ohne
Spezielle Anwendung
ohne

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 5 NR

Barcode

Barcode Qty 1 NR
8007352425750
1 NR
19,3x7,2x5 [cm]
54,8 [g]
Barcode Qty 5 NR
8007352425767
5 NR
19,3x7,2x25 [cm]
274 [g]
Barcode Qty 55 NR
8007352425774
55 NR
59x38,5x24 [cm]
3.640 [g]
Frage: Wie lautet die Artikelnummer des Deckels für die Dose?
Antwort: Die Dose hat keine Deckel. Die Lösung besteht darin, sie mit Halterung, Abdeckrahmen und Blindabdeckung abzudecken.
