Unterputzdose 4M f/Hohlwand hellblau - V71704

Pdf
Vimar - V71704 - Unterputzdose 4M f/Hohlwand hellblau
Vimar - V71704 - Unterputzdose 4M f/Hohlwand hellblau

V71704
Anlageninfrastruktur / Gehäuse und Schaltkästen / Einsatzdosen / Unterputz

Unterputzdose 4M f/Hohlwand hellblau
4-Modul-Unterputzdose (GW 850 °C) für Hohlwände, hellblau

  • Für Hohlwände verschiedener Typen (z.B. Gipskarton, Holz, Kunststofflaminat u.dgl.) geeignet
  • Anfertigen der Bohrung mit Kernbohrer Durchmesser 68 mm. Auf der Rückseite integrierte Bohrschablone
  • Sollbruchstellen mit verbessertem Halt, zum Einführen von Rohren verschiedenen Querschnitts (16, 20 oder 25 mm) und Metalllaschen für die Befestigung der Dose an Hohlwänden im Stärkenbereich 1 bis 38 mm
  • Befestigungsklammern für die Halterungsschrauben aus Metall
  • Breit gefächertes Zubehörangebot: Zubehör mit Funktion Bohrschablone zur Markierung der Bohrung, mit Funktion Verbindung für die Serieninstallation und zur Installation auf Wandinnenseite; interne Trennstege; Zierdeckel

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

V71634
V71634 - Flach-Abdeckung 4M
V71574
V71574 - Zusatzteil für Hohlwand-Dose 4M

Video

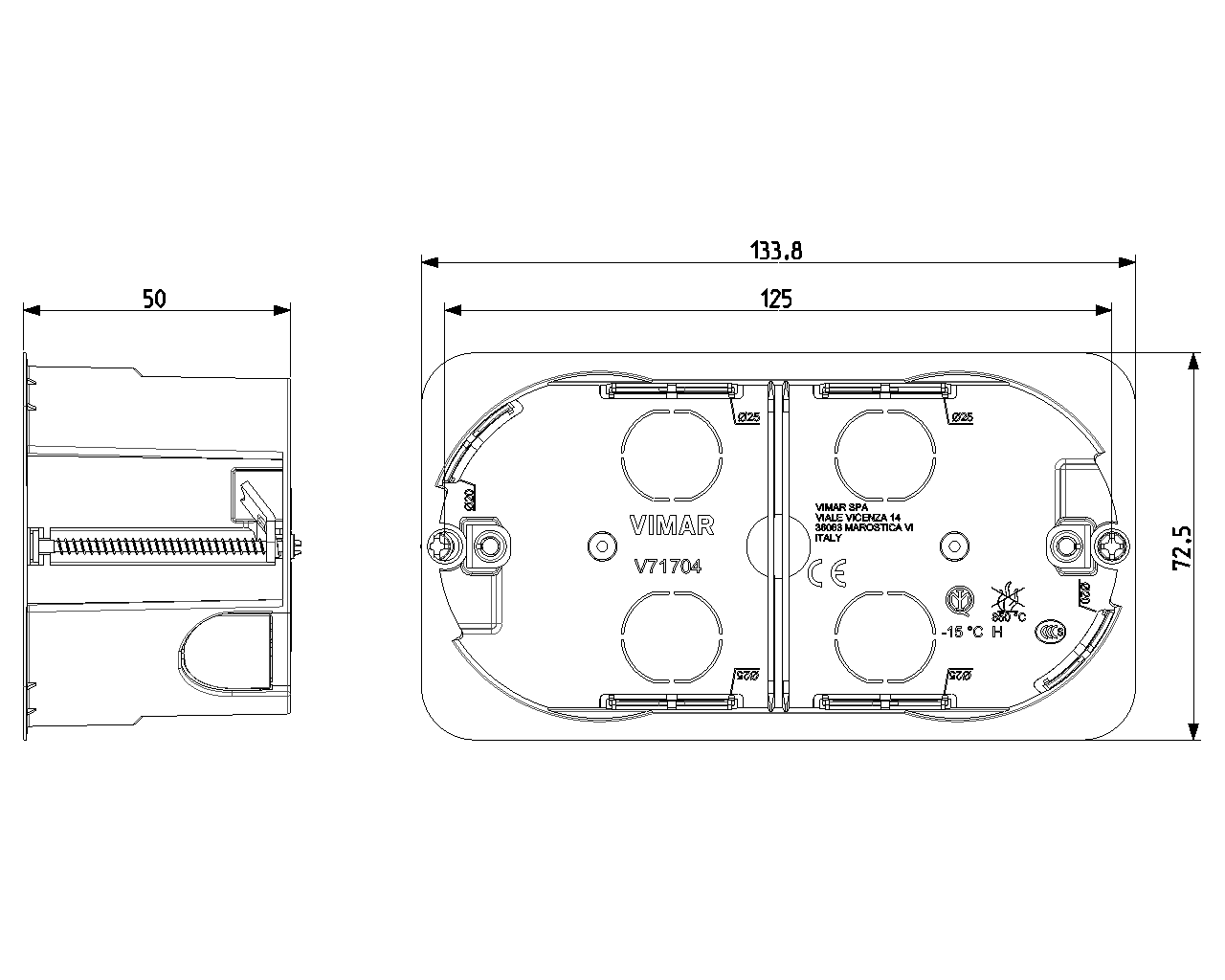

Zeichnungen

Ansicht unübersichtlich Art. V71704
PNG DXF
Rückansicht Art. V71704
PNG DXF
PNG DXF
Gruppe
Verbindungsmaterial (Elektro)
Klasse
Dose, Gehäuse für Montage in der Wand/Decke
Montageart
Hohlwand
Form
rechteckig
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
sonstige
Mit drehbarem Ring
Nein
Koppelbar
Ja
Bestückung
ohne
Durchmesser
0 mm
Länge
72,50 mm
Breite
133,80 mm
Tiefe
0,00 - 50,00 mm
Innentiefe
50,00 mm
Für Anzahl Geräteeinsätze
4
Befestigung der Geräte
schrauben
Mit Schrauben
Nein
Gehäusedurchführung durch Ausbrechöffnung
Ja
Gehäusedurchführung durch Dichtmembran
Nein
Gehäusedurchführung durch Rohrstutzen
Nein
Gehäusedurchführung durch Stufenmembran
Nein
Für Rohrdurchmesser
20/25 mm
Rohrarretierung
Nein
Rohrverriegelung optional
Nein
Einführung von hinten
Ja
Anzahl der Einführungen
14
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Farbe
blau
Schutzart (IP)
IP00
Ausführung Deckel
ohne
Transparenter Deckel
Nein
Deckelbefestigung
geschraubt
Plombierbar
Nein
Funktionserhalt
ohne
Mit Abschirmung
Nein
Luftdicht
Nein
Max. Leiterquerschnitt
0
Polzahl der Klemme
0
Klemme lagefixiert
Nein
Leuchtenhakenbefestigung
Nein
Stutzen
ohne
Spezielle Anwendung
ohne

00. CE-Kennzeichnung - EU

01. IMQ - Italien

50. Product Environm. Profile

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 5 NR

Barcode

Barcode Qty 1 NR
8007352425705
1 NR
13,4x7,2x5 [cm]
38,64 [g]
Barcode Qty 5 NR
8007352425712
5 NR
13,4x7,2x25 [cm]
193,2 [g]
Barcode Qty 110 NR
8007352425729
110 NR
59x38,5x30 [cm]
5.090 [g]
Barcode Qty 2.640 NR
8007352750920
2.640 NR
120x80x105 [cm]
122.152 [g]
