Unterputzdose 3M f/Hohlwand hellblau - V71703

Pdf
Vimar - V71703 - Unterputzdose 3M f/Hohlwand hellblau
Vimar - V71703 - Unterputzdose 3M f/Hohlwand hellblau

V71703
Anlageninfrastruktur / Gehäuse und Schaltkästen / Einsatzdosen / Unterputz

Unterputzdose 3M f/Hohlwand hellblau
3-Modul-Unterputzdose (GW 850 °C) für Hohlwände, hellblau

  • Für Hohlwände verschiedener Typen (z.B. Gipskarton, Holz, Kunststofflaminat u.dgl.) geeignet
  • Anfertigen der Bohrung mit Kernbohrer Durchmesser 68 mm. Auf der Rückseite integrierte Bohrschablone
  • Sollbruchstellen mit verbessertem Halt, zum Einführen von Rohren verschiedenen Querschnitts (16, 20 oder 25 mm) und Metalllaschen für die Befestigung der Dose an Hohlwänden im Stärkenbereich 1 bis 38 mm
  • Befestigungsklammern für die Halterungsschrauben aus Metall
  • Breit gefächertes Zubehörangebot: Zubehör mit Funktion Bohrschablone zur Markierung der Bohrung, mit Funktion Verbindung für die Serieninstallation und zur Installation auf Wandinnenseite; interne Trennstege; Zierdeckel

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

V71633
V71633 - Flach-Abdeckung 3M
V71573
V71573 - Zusatzteil für Hohlwand-Dose 3M

Video

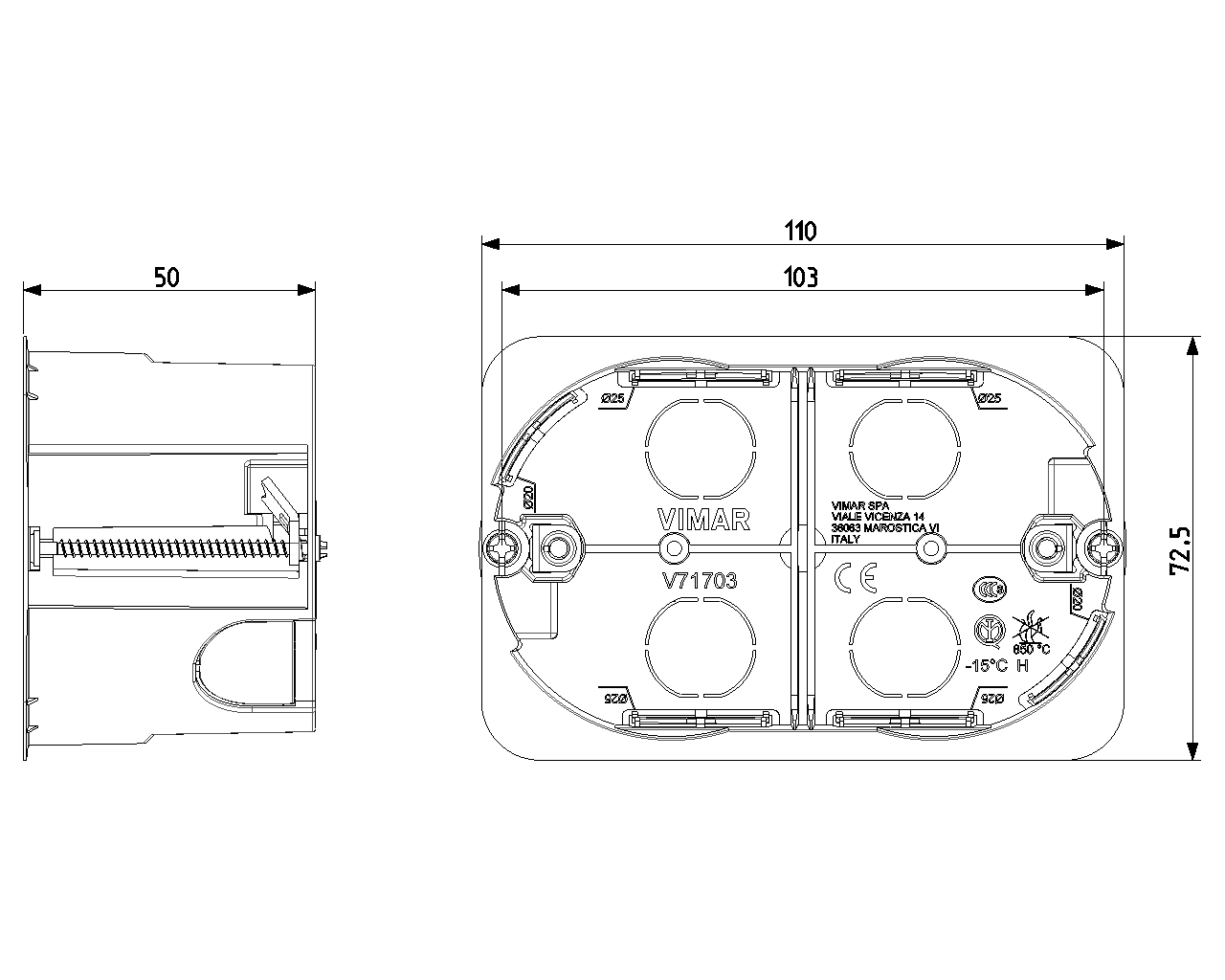

Zeichnungen

Ansicht unübersichtlich Art. V71703
PNG DXF
Rückansicht Art. V71703
PNG DXF
PNG DXF
Gruppe
Verbindungsmaterial (Elektro)
Klasse
Dose, Gehäuse für Montage in der Wand/Decke
Montageart
Hohlwand
Form
rechteckig
Bauform
Geräte-Verbindungsdose/-kasten
Ausführung
sonstige
Mit drehbarem Ring
Nein
Koppelbar
Ja
Bestückung
ohne
Durchmesser
0 mm
Länge
72,50 mm
Breite
110,00 mm
Tiefe
0,00 - 50,00 mm
Innentiefe
50,00 mm
Für Anzahl Geräteeinsätze
3
Befestigung der Geräte
schrauben
Mit Schrauben
Nein
Gehäusedurchführung durch Ausbrechöffnung
Ja
Gehäusedurchführung durch Dichtmembran
Nein
Gehäusedurchführung durch Rohrstutzen
Nein
Gehäusedurchführung durch Stufenmembran
Nein
Für Rohrdurchmesser
20/25 mm
Rohrarretierung
Nein
Rohrverriegelung optional
Nein
Einführung von hinten
Ja
Anzahl der Einführungen
14
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Farbe
blau
Schutzart (IP)
IP00
Ausführung Deckel
ohne
Transparenter Deckel
Nein
Deckelbefestigung
geschraubt
Plombierbar
Nein
Funktionserhalt
ohne
Mit Abschirmung
Nein
Luftdicht
Nein
Max. Leiterquerschnitt
0
Polzahl der Klemme
0
Klemme lagefixiert
Nein
Leuchtenhakenbefestigung
Nein
Stutzen
ohne
Spezielle Anwendung
ohne

00. CE-Kennzeichnung - EU

01. IMQ - Italien

50. Product Environm. Profile

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 5 NR

Barcode

Barcode Qty 1 NR
8007352425675
1 NR
11x7,3x5 [cm]
36 [g]
Barcode Qty 5 NR
8007352425682
5 NR
11x7,3x25 [cm]
180 [g]
Barcode Qty 135 NR
8007352425699
135 NR
59x38,5x30 [cm]
5.690 [g]
