Abdeckrahmen 7M Metall bronze - 30657.71

Pdf
Vimar - 30657.71 - Abdeckrahmen 7M Metall bronze
Vimar - 30657.71 - Abdeckrahmen 7M Metall bronze

30657.71
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / LINEA / Abdeckrahmen/Frontplatten

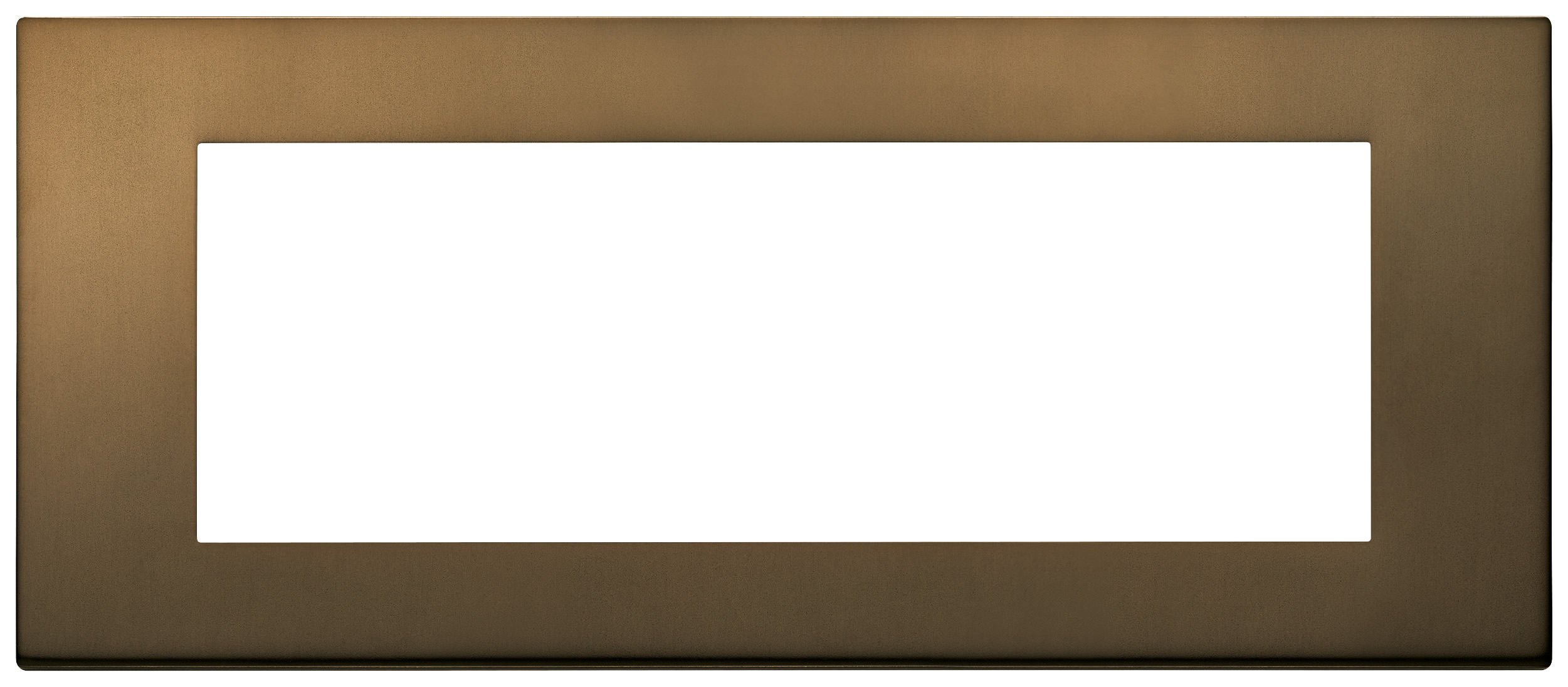

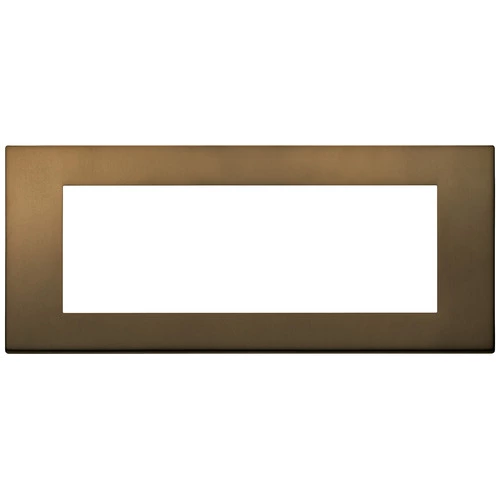

Abdeckrahmen 7M Metall bronze
7-Modul-Abdeckrahmen, Metall, Bronze

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

30617
30617 - Rahmen 7M + Schrauben

Zeichnungen

Ansicht unübersichtlich Art. 30657.71
PNG DXF
Rückansicht Art. 30657.71
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Abdeckrahmen
Anzahl der Einheiten
7
Montagerichtung
horizontal und vertikal
Anzahl der Einheiten horizontal
7
Anzahl der Einheiten vertikal
1
Anzahl der Module horizontal (bei Modulbauweise)
7
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Montagerahmen
Ja
Unterputzmontage
Ja
Geeignet für Unterflurkanaldose
Ja
Geeignet für Geräteeinbaukanal
Ja
Geeignet für Einbauinstallation
Ja
Textfeld/Beschriftungsfläche
Nein
Werkstoff
Metall
Werkstoffgüte
sonstige
Halogenfrei
Ja
Antibakterielle Behandlung
Nein
Oberflächenschutz
metallic
Ausführung der Oberfläche
matt
Farbe
Bronze
RAL-Nummer (ähnlich)
7013
Transparent
Nein
Mit Klappdeckel
Nein
Schutzart (IP)
IP00
Befestigungsart
einrasten
Breite
208,50 mm
Höhe
88,00 mm
Tiefe
10,30 mm
Einbaubreite
208,50 mm
Einbauhöhe
2,50 mm
Durchmesser Bohrung (Öffnung)
0 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 5 NR

Barcode

Barcode Qty 1 NR
8007352694569
1 NR
22,6x10,4x1,8 [cm]
147,6 [g]
Barcode Qty 5 NR
8007352694576
5 NR
23,3x10,5x11,4 [cm]
821 [g]
Barcode Qty 30 NR
8007352694583
30 NR
35x23x25 [cm]
5.230 [g]
