Schalter 1P 20AX grau - 20002

Pdf
Vimar - 20002 - Schalter 1P 20AX grau
Vimar - 20002 - Schalter 1P 20AX grau

20002
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / EIKON / Geräte

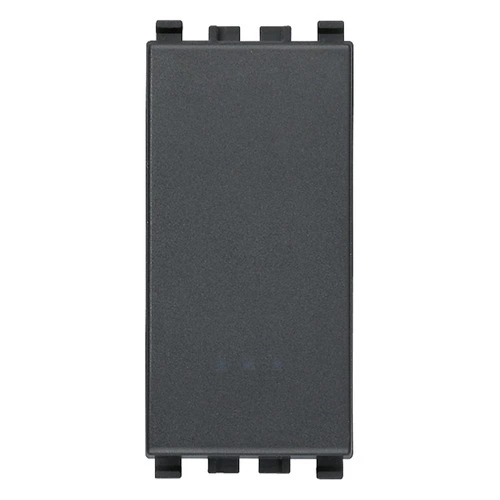

Schalter 1P 20AX grau
Ausschalter 1P 20 AX 250 V~, beleuchtbar, auswechselbare Wippe, grau. Max. 250 W für Lampen mit integriertem Vorschaltgerät

Produktstatus
3 - Aktif

Zeichnungen

Ansicht unübersichtlich Art. 20002
PNG DXF
Rückansicht Art. 20002
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Installationsschalter
Schaltungsart
Ausschalter 1-polig
Bedienungsart
Wippe/Taste
Zusammenstellung
Modulargerät für Installationsschalterprogramme
Anzahl der Module (bei Modulbauweise)
1
Tastschalter
Ja
Anzahl der Betätigungswippen
1
Montageart
Unterputz
Befestigungsart
einrasten
Mit Montageplatte
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
matt
Farbe
grau
RAL-Nummer (ähnlich)
7024
Textfeld/Beschriftungsfläche
ja
Beleuchtung
optional
Beleuchtungsfunktion
Kontrolle und Orientierung
Beleuchtungsart
LED austauschbar
Geeignet für Schutzart (IP)
IP40
Nennspannung
250 V
Bemessungsstrom
20,00 A
Rückmeldekontakt
Nein
Anschlussart
Schraubklemme
Waschmaschinenschalter
Nein
Gerätebreite
22,30 mm
Gerätehöhe
49,00 mm
Gerätetiefe
36,80 mm
Einbautiefe
25,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

19. NOM - Mexiko

31. TISI - Thailand

36. ISI - Indien

37. Kennzeichnung - Marokko

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

Barcode Qty 1 NR
8007352403802
1 NR
4,1x2,8x5,3 [cm]
26,72 [g]
Barcode Qty 50 NR
8007352403819
50 NR
21,4x11,6x14,2 [cm]
1.421,26 [g]
