Rahmen 4M Arké fit +Schrauben - 19914

19914
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / ARKÉ / Halterungen

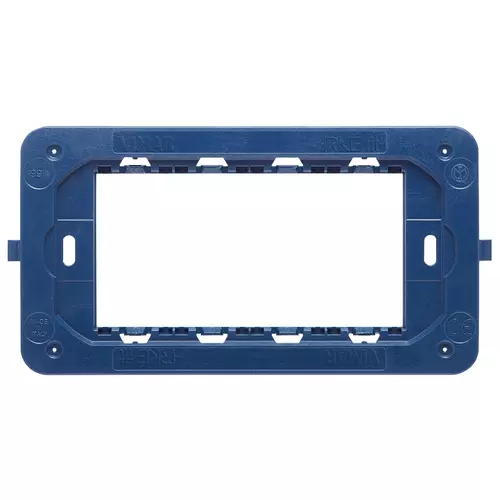

Rahmen 4M Arké fit +Schrauben
4-Modul-Halterung Arké fit , mit Schrauben für 4-Modul-Dosen

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

07935.1 - Schraube 24mm für Rahmenbefestigung

07937 - Schraube 35mm für Rahmenbefestigung

07939 - Schraube 50mm für Rahmenbefestigung

• Dokumente und Download
• Technische ETIM-Daten
• Marken
• Lieferdaten

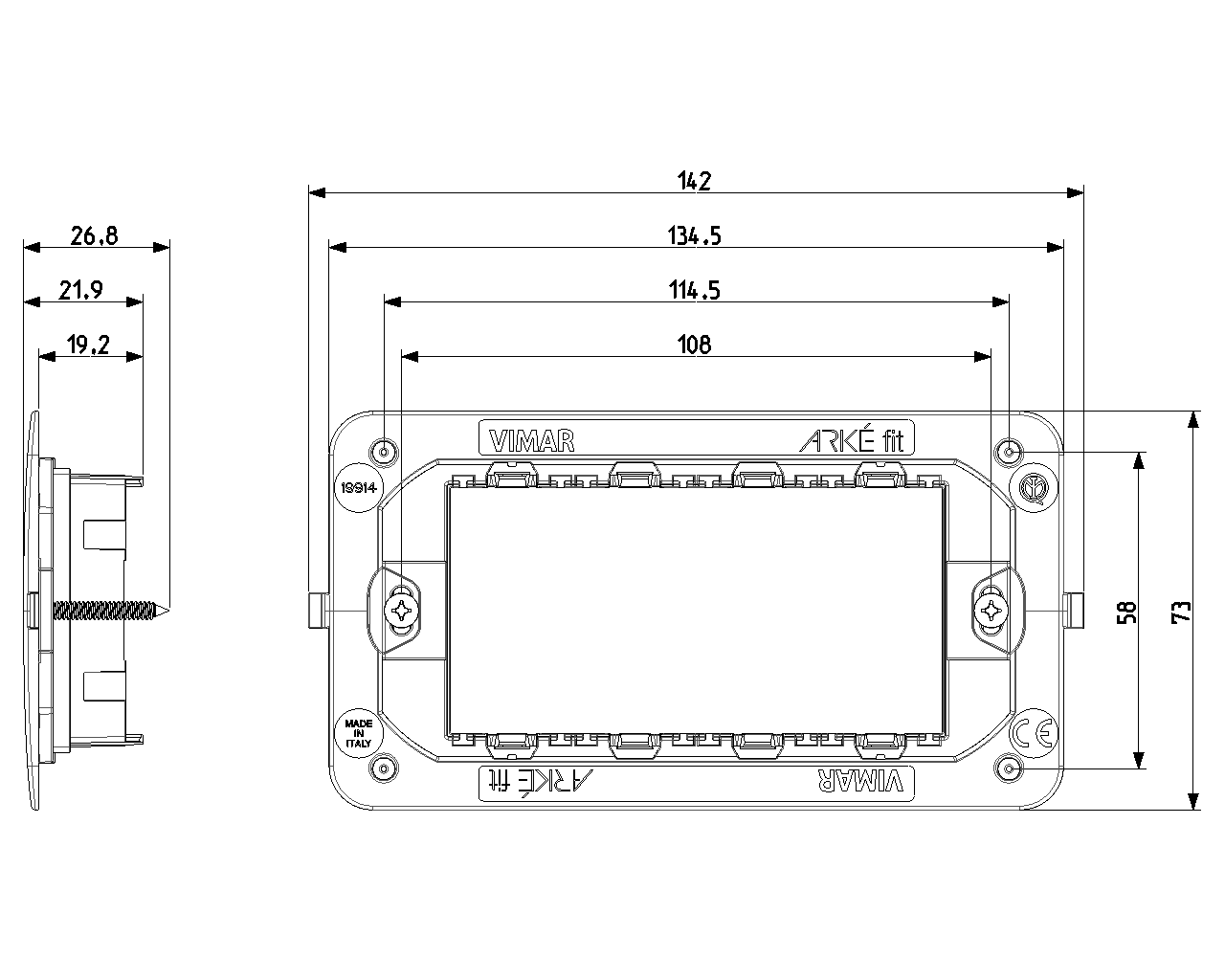

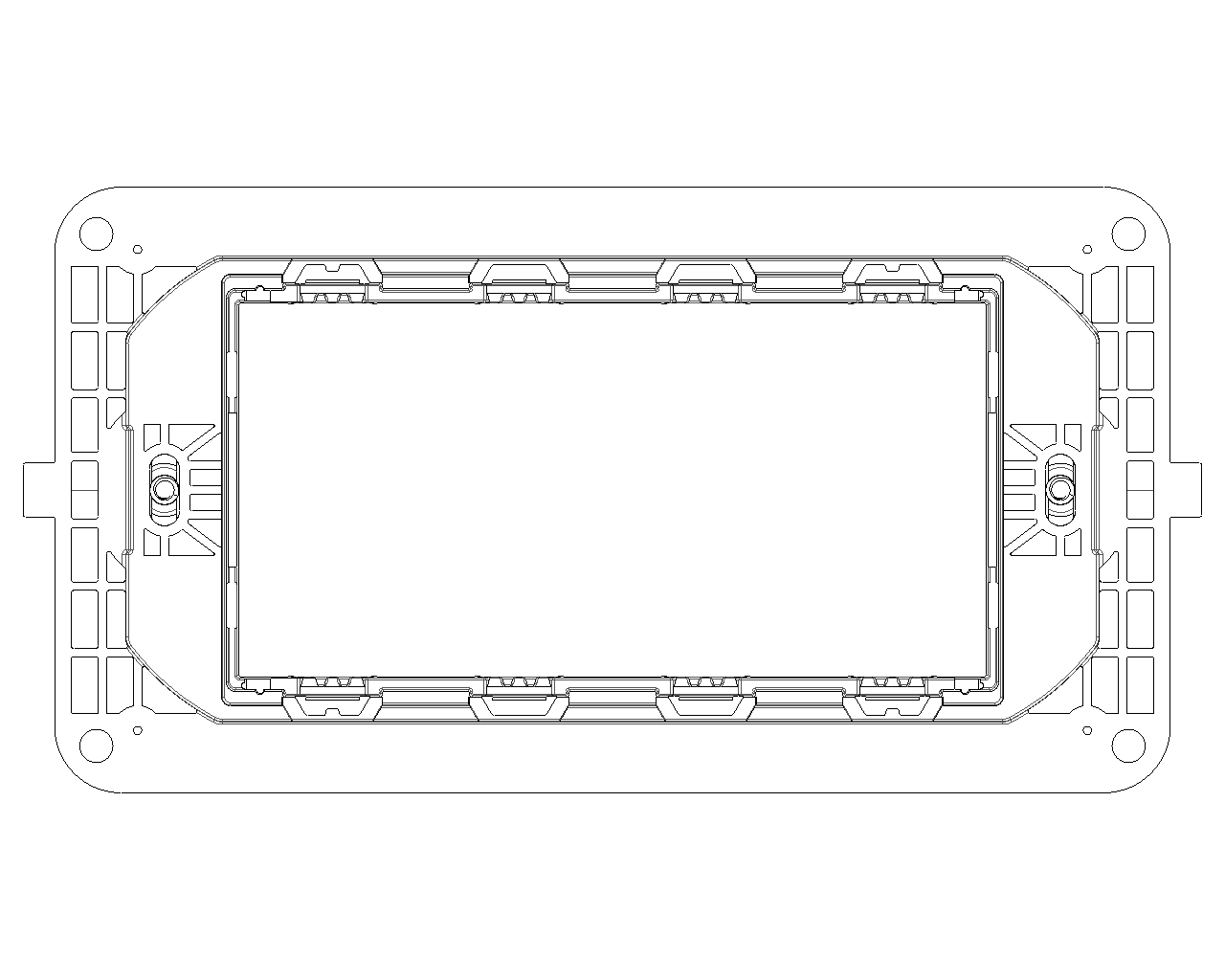

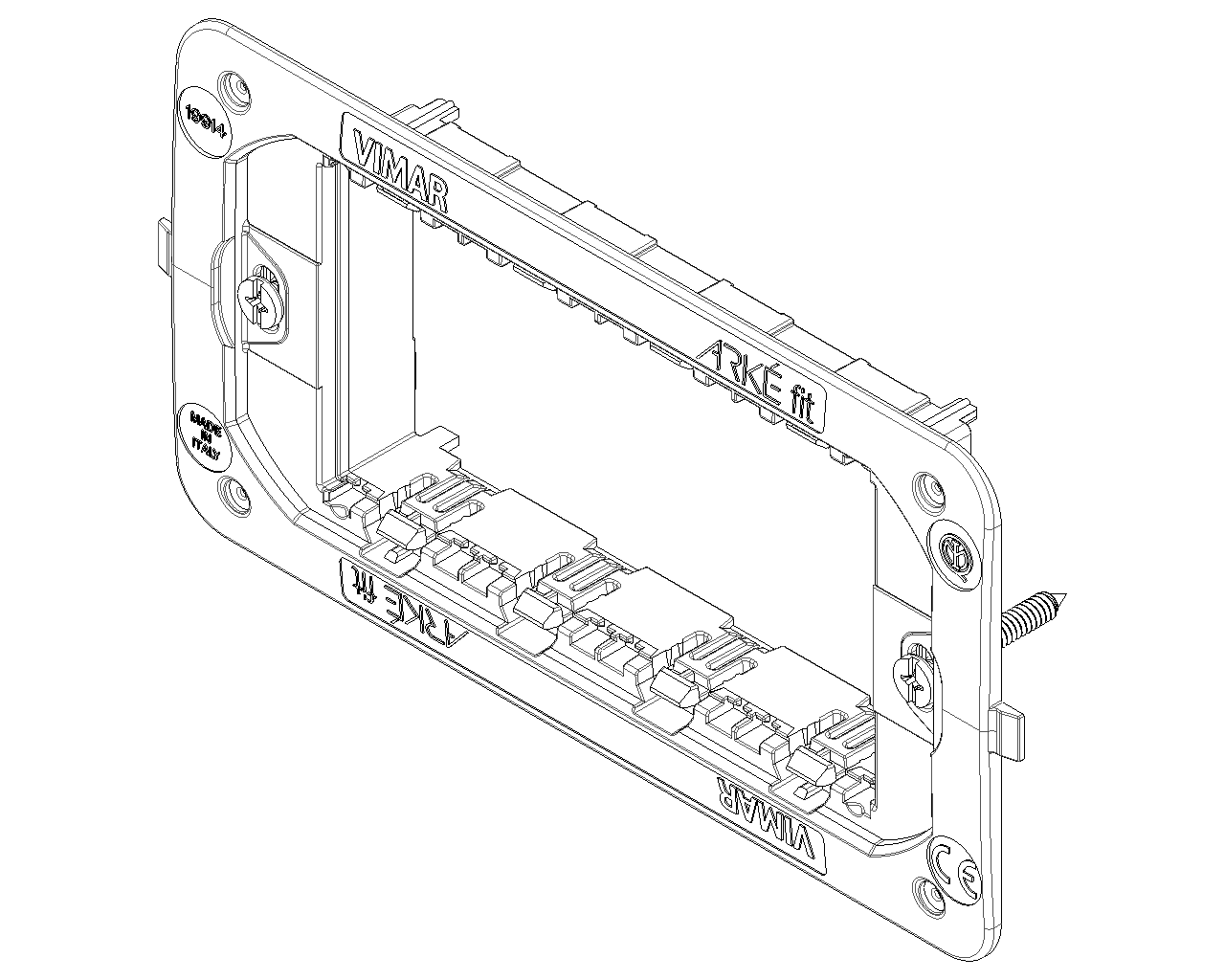

Zeichnungen

PNG DXF

PNG DXF

PNG DXF

Gruppe
Installationsschalterprogramme/Steckvorrichtungen

Klasse
Halterung für modulare Installationsschalterprogramme

Ausführung
Unterputz

Montageart
Befestigung mit Schraube

Montageart der Moduleinsätze
vorne

Montagerichtung
horizontal und vertikal

Anzahl der Module horizontal (bei Modulbauweise)
4

Anzahl der Module vertikal (bei Modulbauweise)
1

Mit Einbaudose
Nein

Mit Schrauben
Ja

Geeignet zum Einbau in runde Einbaudose 60 mm
Nein

Unterputzmontage
Ja

Geeignet für Unterflurkanaldose
Nein

Geeignet für Geräteeinbaukanal
Nein

Geeignet für Montage auf DIN-Tragschiene 35 mm
Nein

Werkstoff
Kunststoff

Werkstoffgüte
Thermoplast

Oberflächenschutz
unbehandelt

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 10 NR

---

Barcode

8007352645462

1 NR

13x7,3x1,9 [cm]

27 [g]

8007352645479

10 NR

13x7,3x19 [cm]

285 [g]

8007352645486

100 NR

39,5x35x16 [cm]

2.850 [g]

8007352704978

2.000 NR

80x120x94 [cm]

57.000 [g]
