Abd.rahm.Classica 2TafM Met.nickel-gebür - 16782.34

Pdf
Vimar - 16782.34 - Abd.rahm.Classica 2TafM Met.nickel-gebür
Vimar - 16782.34 - Abd.rahm.Classica 2TafM Met.nickel-gebür

16782.34
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / IDEA / Abdeckrahmen/Frontplatten

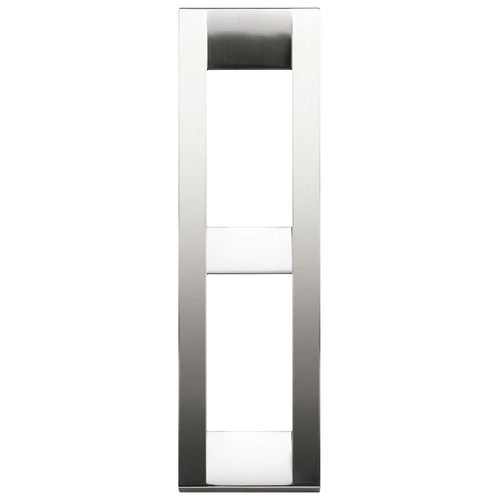

Abd.rahm.Classica 2TafM Met.nickel-gebür
Abdeckrahmen Classica 2 Module für Schalttafeleinbau, druckgegossenes Metall, nickel-gebürstet

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

16772
16772 - Rahmen 2M für Schalttafeln

Zeichnungen

Ansicht unübersichtlich Art. 16782.34
PNG DXF
Rückansicht Art. 16782.34
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Abdeckrahmen
Anzahl der Einheiten
2
Montagerichtung
horizontal und vertikal
Anzahl der Einheiten horizontal
1
Anzahl der Einheiten vertikal
2
Anzahl der Module horizontal (bei Modulbauweise)
1
Anzahl der Module vertikal (bei Modulbauweise)
2
Mit Montagerahmen
Ja
Geeignet für Unterflurkanaldose
Ja
Geeignet für Geräteeinbaukanal
Ja
Geeignet für Einbauinstallation
Ja
Textfeld/Beschriftungsfläche
Ja
Werkstoff
Metall
Werkstoffgüte
sonstige
Halogenfrei
Ja
Oberflächenschutz
metallic
Ausführung der Oberfläche
glänzend
Farbe
Titan
RAL-Nummer (ähnlich)
7048
Transparent
Nein
Mit Klappdeckel
Nein
Schutzart (IP)
IP00
Befestigungsart
Klemmbefestigung
Breite
40,00 mm
Höhe
136,00 mm
Tiefe
9,00 mm
Einbaubreite
40,00 mm
Einbauhöhe
136,00 mm
Durchmesser Bohrung (Öffnung)
0 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 1 NR

Barcode

Barcode Qty 1 NR
8007352151291
1 NR
14,3x4,3x1,1 [cm]
69,2 [g]
Barcode Qty 10 NR
8007352151307
10 NR
14,4x11,6x6 [cm]
723,67 [g]
