Abdeckrahmen Rondò 3M Techn.Idea weiß - 16763.04

Pdf
Vimar - 16763.04 - Abdeckrahmen Rondò 3M Techn.Idea weiß
Vimar - 16763.04 - Abdeckrahmen Rondò 3M Techn.Idea weiß

16763.04
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / IDEA / Abdeckrahmen/Frontplatten

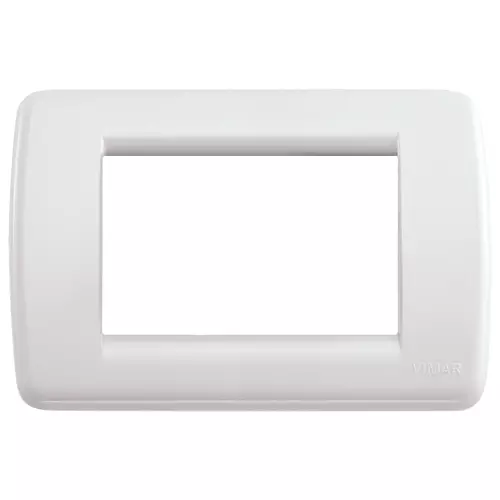

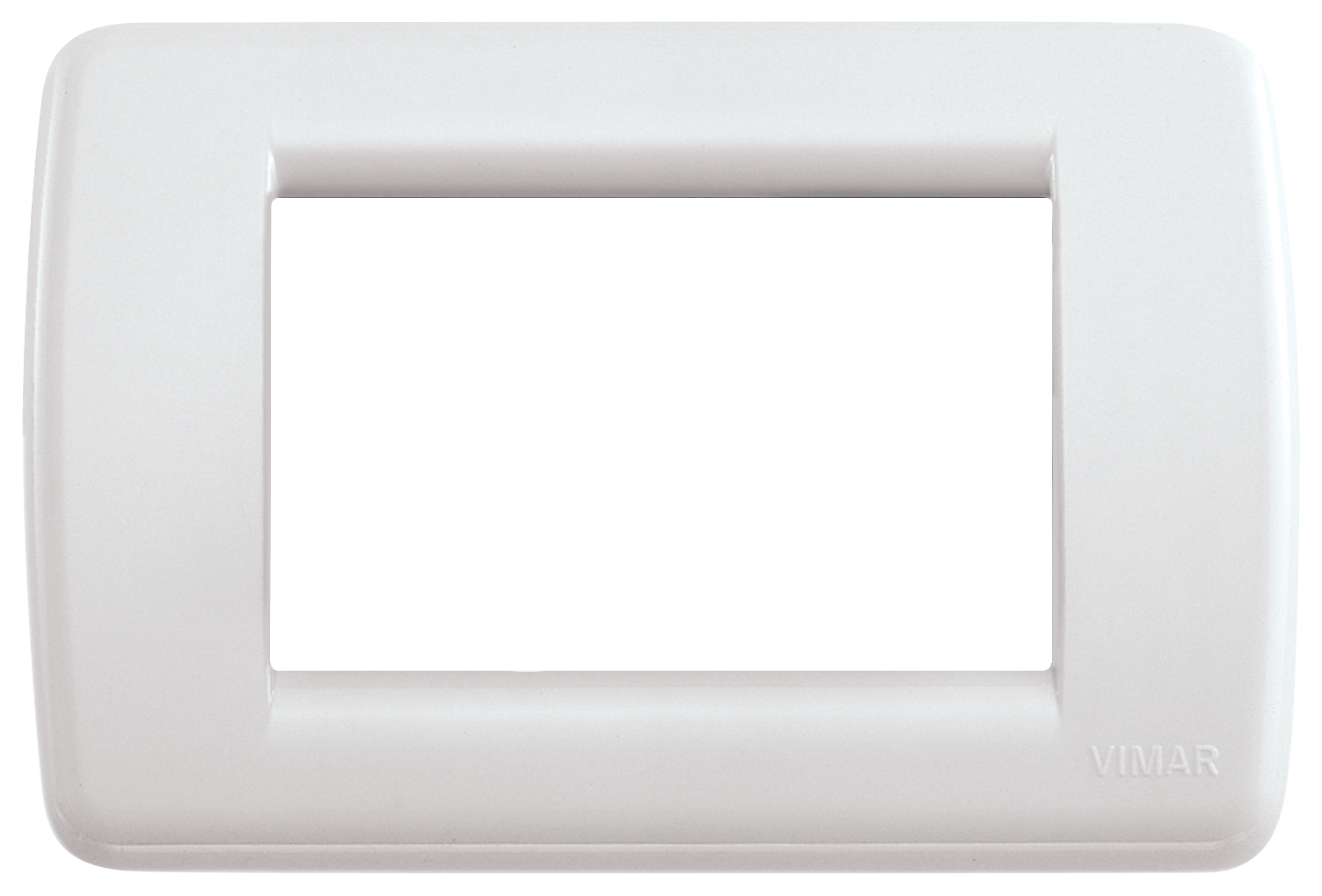

Abdeckrahmen Rondò 3M Techn.Idea weiß
Abdeckrahmen Rondò 3 Module, Technopolymer, Idea weiß

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

16713
16713 - Rahmen 3M +Schrauben
16723
16723 - Rahmen 3M Arké Idea+Schrauben grau
16722.L
16722.L - Rahmen 2M glatt f/3M-Dosen grau
16722.L.B
16722.L.B - Rahmen 2M glatt f/3M-Dosen weiß

Zeichnungen

Ansicht unübersichtlich Art. 16763.04
PNG DXF
Rückansicht Art. 16763.04
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Abdeckrahmen
Anzahl der Einheiten
3
Montagerichtung
horizontal und vertikal
Anzahl der Einheiten horizontal
3
Anzahl der Einheiten vertikal
1
Anzahl der Module horizontal (bei Modulbauweise)
3
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Montagerahmen
Ja
Geeignet für Unterflurkanaldose
Ja
Geeignet für Geräteeinbaukanal
Ja
Geeignet für Einbauinstallation
Ja
Textfeld/Beschriftungsfläche
Ja
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
glänzend
Farbe
weiß
RAL-Nummer (ähnlich)
9001
Transparent
Nein
Mit Klappdeckel
Nein
Schutzart (IP)
IP00
Befestigungsart
Klemmbefestigung
Breite
123,00 mm
Höhe
82,00 mm
Tiefe
9,00 mm
Einbaubreite
123,00 mm
Einbauhöhe
82,00 mm
Durchmesser Bohrung (Öffnung)
0 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 10 NR

Barcode

Barcode Qty 1 NR
8007352093256
1 NR
12,3x8,2x0,9 [cm]
15,64 [g]
Barcode Qty 10 NR
8007352093263
10 NR
14,1x9,8x9,9 [cm]
205,42 [g]
Barcode Qty 480 NR
8007352263338
480 NR
59x39x31,5 [cm]
10.700 [g]
Barcode Qty 3.840 NR
8007352587434
3.840 NR
120x80x105 [cm]
92.594 [g]
