Abd.rahmen Classica 6M Met.bronze-metall - 16736.22

Pdf
Vimar - 16736.22 - Abd.rahmen Classica 6M Met.bronze-metall
Vimar - 16736.22 - Abd.rahmen Classica 6M Met.bronze-metall

16736.22
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / IDEA / Abdeckrahmen/Frontplatten

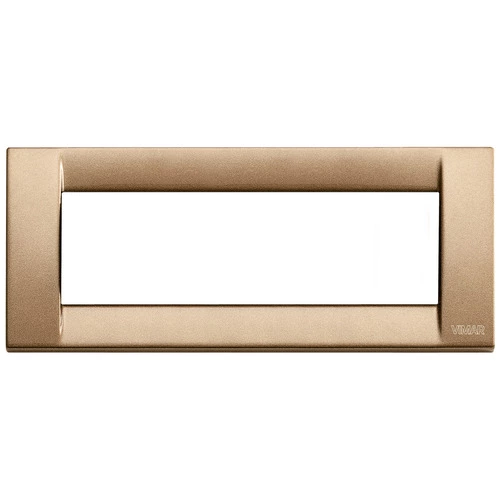

Abd.rahmen Classica 6M Met.bronze-metall
Abdeckrahmen Classica 6 Module, druckgegossenes Metall, bronze-metallic

Produktstatus
2 - Wird gelöscht

Das könnte Sie ebenfalls interessieren

16716
16716 - Rahmen 6M +Schrauben

Zeichnungen

Ansicht unübersichtlich Art. 16736.22
PNG DXF
Rückansicht Art. 16736.22
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Abdeckrahmen
Anzahl der Einheiten
6
Montagerichtung
horizontal und vertikal
Anzahl der Einheiten horizontal
6
Anzahl der Einheiten vertikal
1
Anzahl der Module horizontal (bei Modulbauweise)
6
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Montagerahmen
Ja
Geeignet für Unterflurkanaldose
Ja
Geeignet für Geräteeinbaukanal
Ja
Geeignet für Einbauinstallation
Ja
Textfeld/Beschriftungsfläche
Ja
Werkstoff
Metall
Werkstoffgüte
sonstige
Halogenfrei
Ja
Oberflächenschutz
lackiert
Ausführung der Oberfläche
glänzend
Farbe
Bronze
RAL-Nummer (ähnlich)
1036
Transparent
Nein
Mit Klappdeckel
Nein
Schutzart (IP)
IP00
Befestigungsart
Klemmbefestigung
Breite
120,00 mm
Höhe
82,00 mm
Tiefe
8,90 mm
Einbaubreite
120,00 mm
Einbauhöhe
82,00 mm
Durchmesser Bohrung (Öffnung)
0 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

Mindestbestellmenge: 1 NR

Barcode

Barcode Qty 1 NR
8007352033917
1 NR
20,7x8,5x1,1 [cm]
184,33 [g]
Barcode Qty 5 NR
8007352003118
5 NR
21,4x6,6x9,3 [cm]
977,87 [g]
