Rahmen 5M +Schrauben - 16715

Pdf
Vimar - 16715 - Rahmen 5M +Schrauben
Vimar - 16715 - Rahmen 5M +Schrauben

16715
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / IDEA / Halterungen

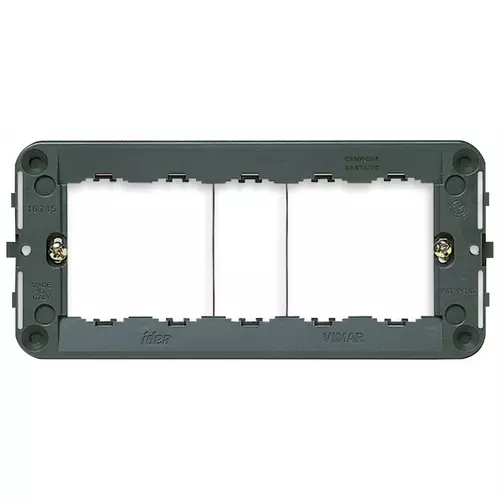

Rahmen 5M +Schrauben
Montagerahmen 5 Module, mit Schrauben, für Dosen 5 Module, grau

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

07937
07937 - Schraube 35mm für Rahmenbefestigung
07939
07939 - Schraube 50mm für Rahmenbefestigung

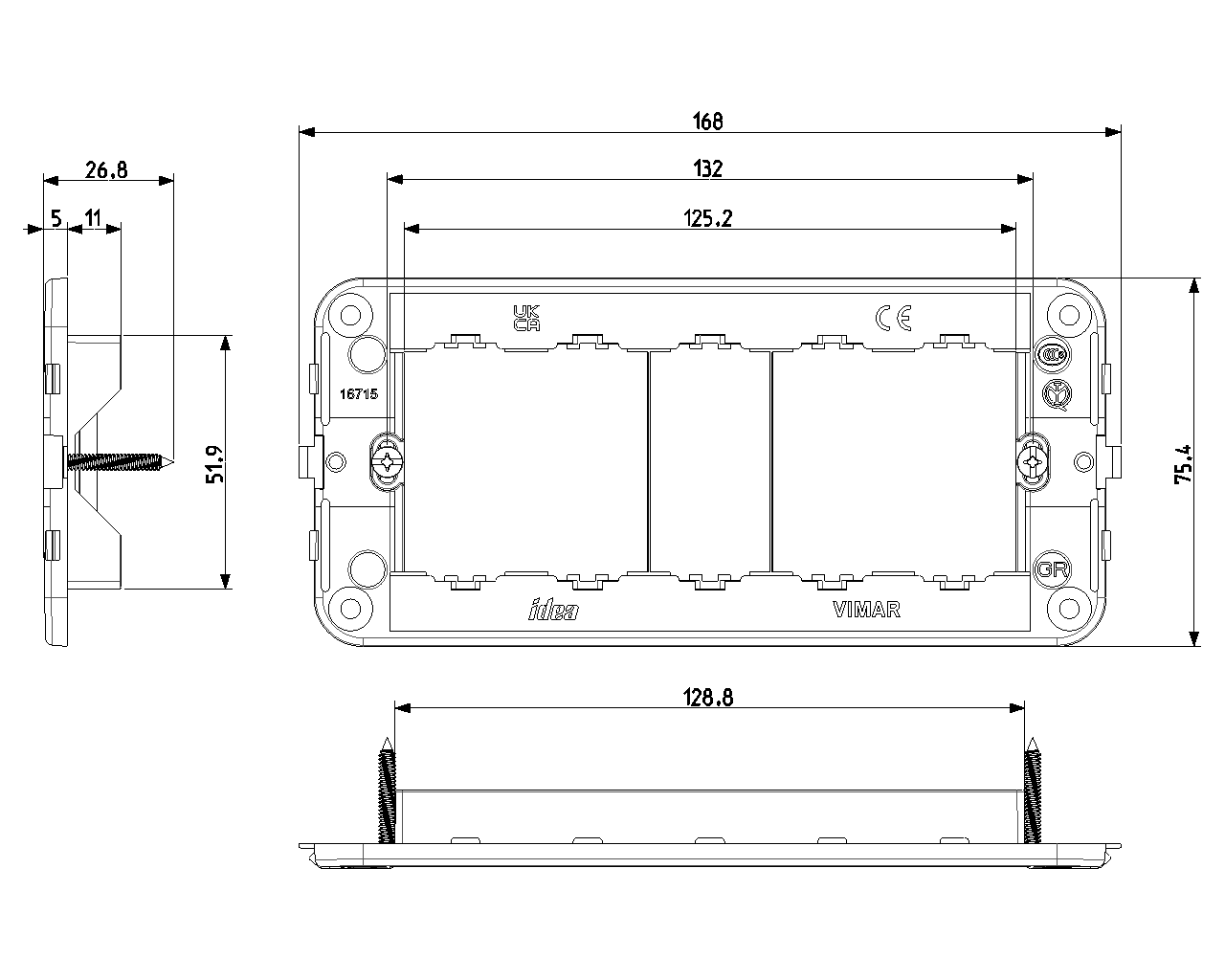

Zeichnungen

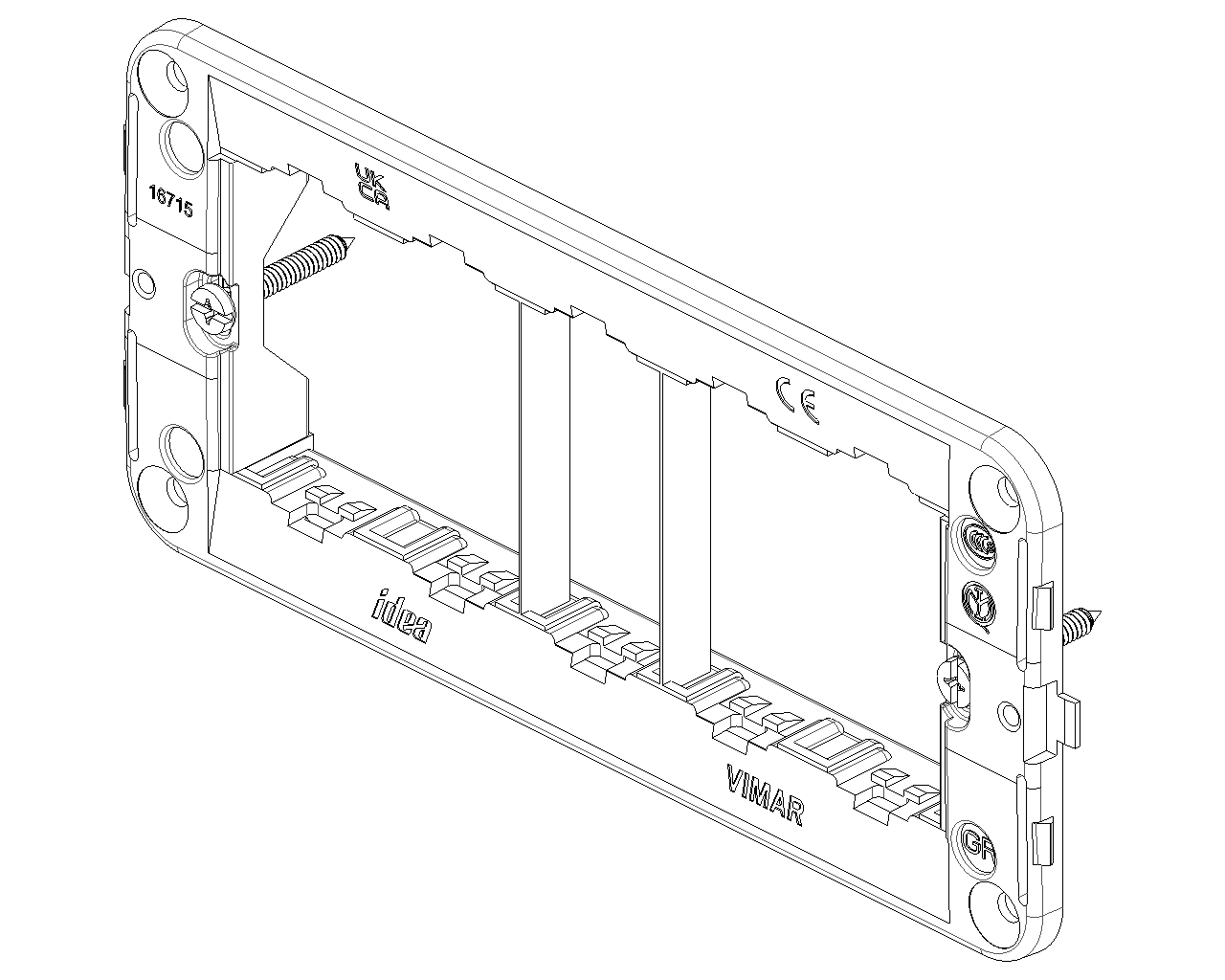

Ansicht unübersichtlich Art. 16715
PNG DXF

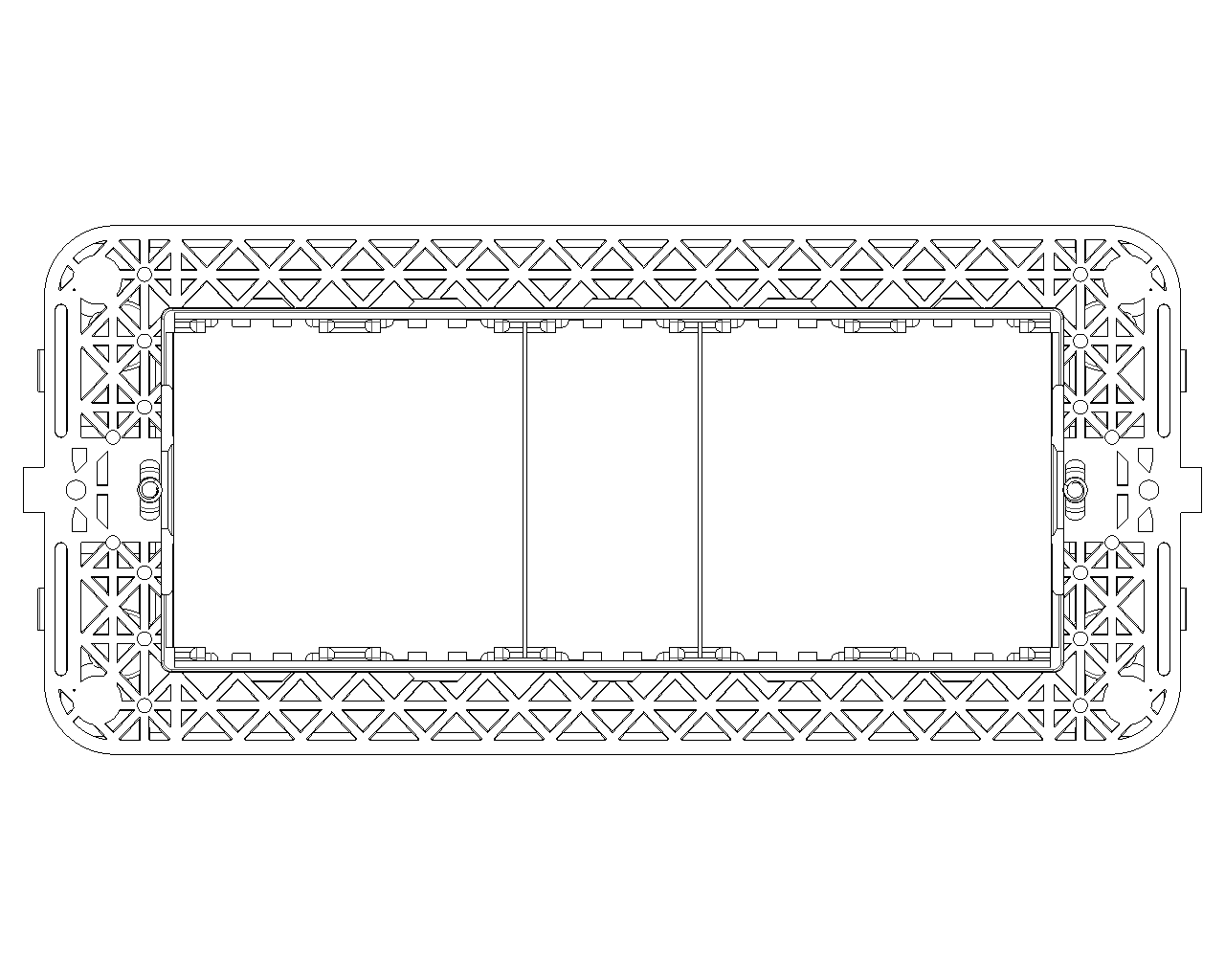

Rückansicht Art. 16715
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Halterung für modulare Installationsschalterprogramme
Ausführung
Unterputz
Montageart
Befestigung mit Schraube
Montageart der Moduleinsätze
hinten
Montagerichtung
horizontal und vertikal
Anzahl der Module horizontal (bei Modulbauweise)
5
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Einbaudose
Nein
Mit Schrauben
Ja
Geeignet zum Einbau in runde Einbaudose 60 mm
Nein
Unterputzmontage
Ja
Geeignet für Unterflurkanaldose
Nein
Geeignet für Geräteeinbaukanal
Nein
Geeignet für Montage auf DIN-Tragschiene 35 mm
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast

00. CE-Kennzeichnung - EU

01. IMQ - Italien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352070332
1 NR
14,3x7,5x2,1 [cm]
31,13 [g]
Barcode Qty 20 NR
8007352070349
20 NR
28,4x18,4x11,6 [cm]
747,87 [g]
Barcode Qty 160 NR
8007352644540
160 NR
59,5x38,5x26,5 [cm]
6.704 [g]
