Rahmen 2M Zent. +Schrauben - 14612

Pdf
Vimar - 14612 - Rahmen 2M Zent. +Schrauben
Foto gallery #1
Foto gallery #2
Vimar - 14612 - Rahmen 2M Zent. +Schrauben

14612
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Halterungen

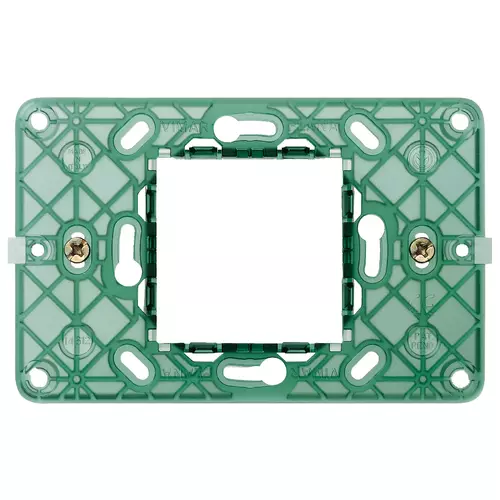

Rahmen 2M Zent. +Schrauben
Montagerahmen 2 zentral-Module, mit Schrauben, für Unterputzdosen 3 Module und mit Achsabstand 60 mm oder 56x56 mm, waagrecht oder senkrecht ankoppelbare Geräte

  • Die Durchsichtigkeit erleichtert den Einbau und die Verkabelung der Geräte
  • Die Wabenstruktur verleiht strukturelle Festigkeit
  • Die eckseitigen Schlitze ermöglichen die Befestigung an Tafeln
  • Die Einrastlaschen erleichtern die Befestigung in Sätzen für die Installation mehrerer Module
  • Dank der mittleren Schlitze kann die Halterung wandbündig befestigt werden

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

07937
07937 - Schraube 35mm für Rahmenbefestigung
07939
07939 - Schraube 50mm für Rahmenbefestigung

Zeichnungen

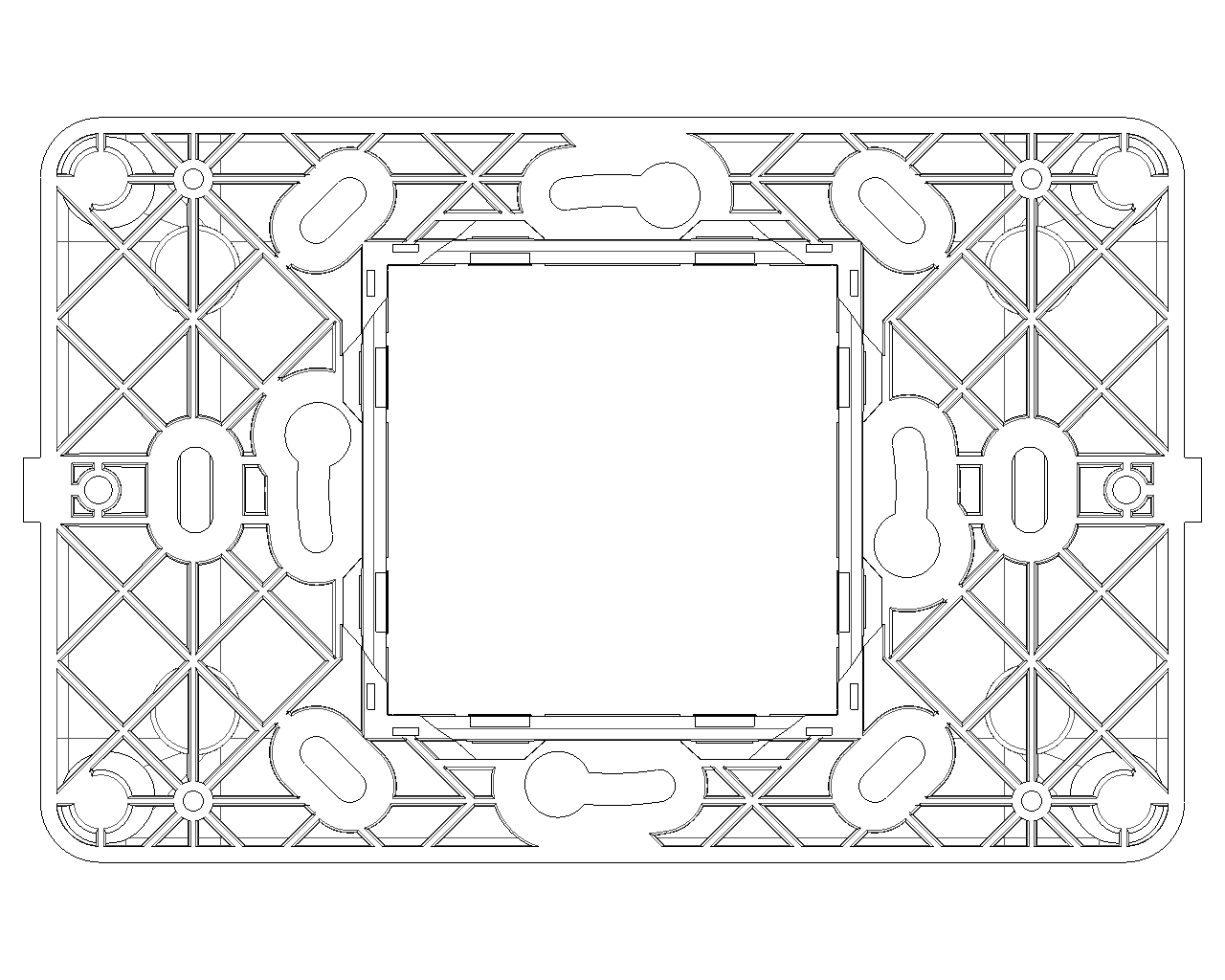

Ansicht unübersichtlich Art. 14612
PNG DXF

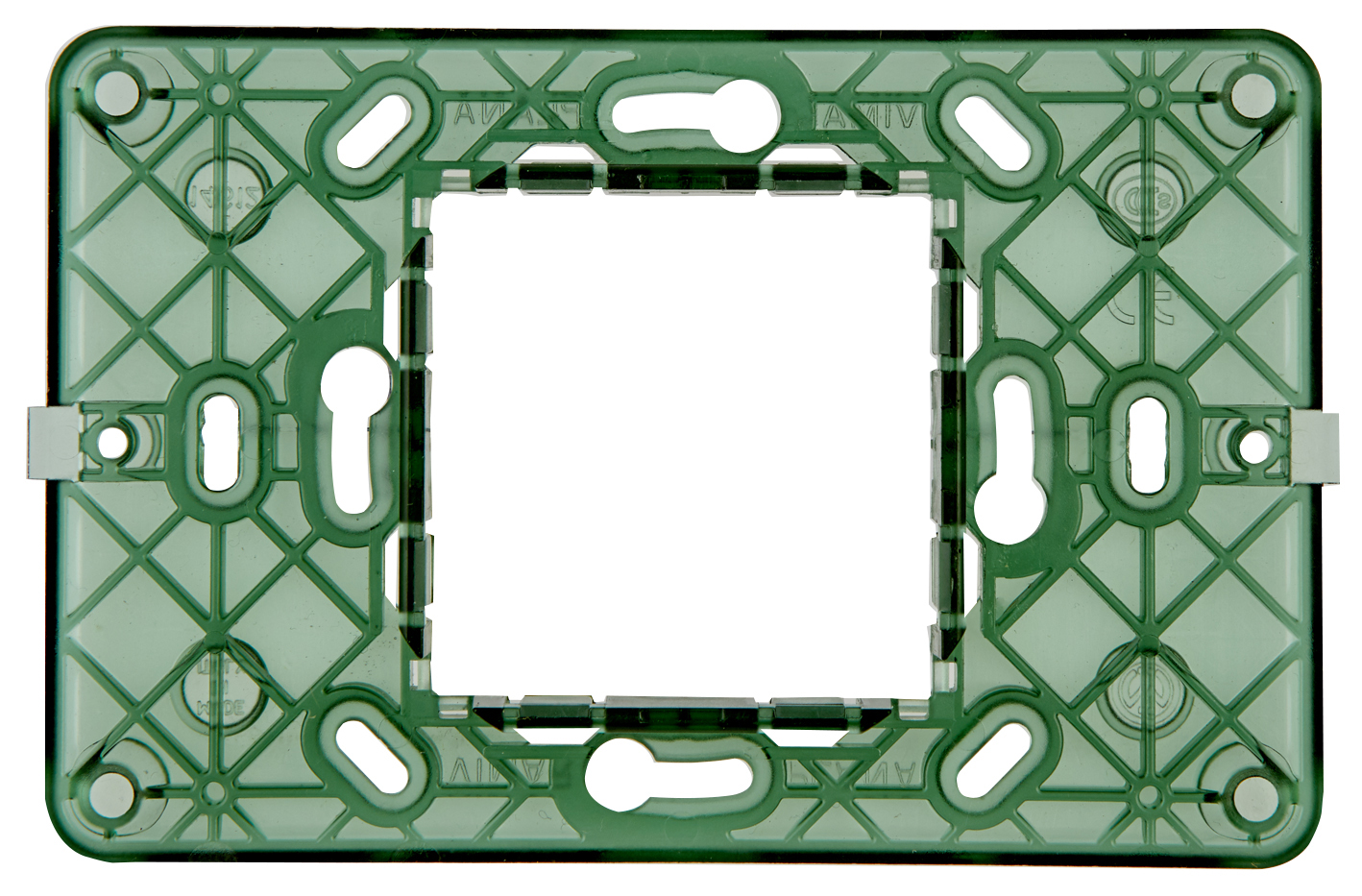

Rückansicht Art. 14612
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Halterung für modulare Installationsschalterprogramme
Ausführung
Unterputz
Montageart
Befestigung mit Schraube
Montageart der Moduleinsätze
vorne
Montagerichtung
horizontal und vertikal
Anzahl der Module horizontal (bei Modulbauweise)
2
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Einbaudose
Nein
Mit Schrauben
Ja
Geeignet zum Einbau in runde Einbaudose 60 mm
Nein
Unterputzmontage
Ja
Geeignet für Unterflurkanaldose
Nein
Geeignet für Geräteeinbaukanal
Nein
Geeignet für Montage auf DIN-Tragschiene 35 mm
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast

00. CE-Kennzeichnung - EU

01. IMQ - Italien

29. QCERT - Kolumbien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352122581
1 NR
8,35x6x1,5 [cm]
25,89 [g]
Barcode Qty 20 NR
8007352122598
20 NR
24,4x13,9x11,9 [cm]
614,87 [g]
Barcode Qty 240 NR
8007352368880
240 NR
59,5x38,5x26,5 [cm]
8.178,44 [g]
