Rahmen 1M +Krallen - 14601

Pdf
Vimar - 14601 - Rahmen 1M +Krallen
Foto gallery #1
Foto gallery #2
Vimar - 14601 - Rahmen 1M +Krallen

14601
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Halterungen

Rahmen 1M +Krallen
Montagerahmen 1 Modul, mit Krallen, für Unterputzdosen ø 60 mm

  • Die Durchsichtigkeit erleichtert den Einbau und die Verkabelung der Geräte
  • Die Wabenstruktur verleiht strukturelle Festigkeit
  • Die eckseitigen Schlitze ermöglichen die Befestigung an Tafeln
  • Die Einrastlaschen erleichtern die Befestigung in Sätzen für die Installation mehrerer Module

Produktstatus
3 - Aktif

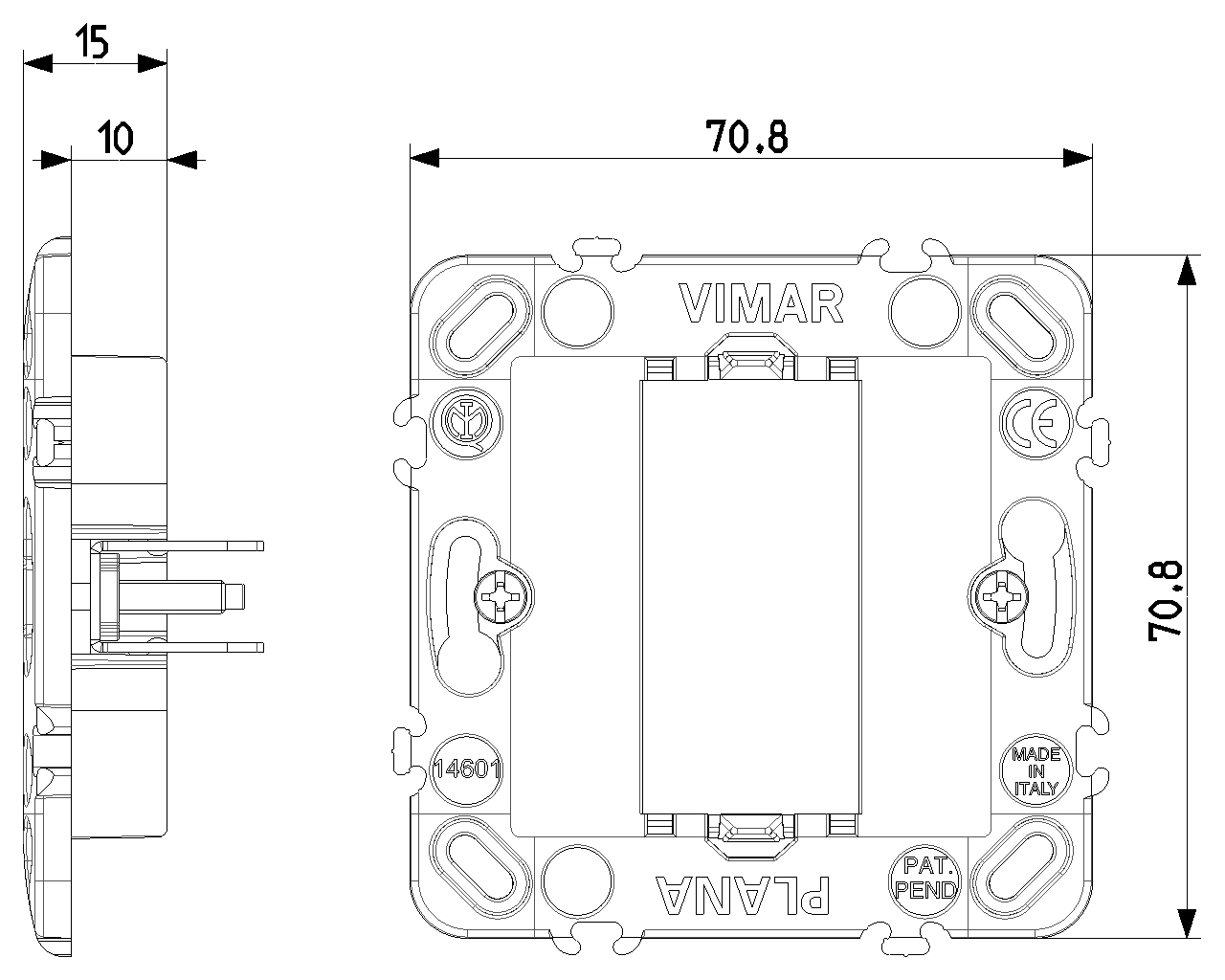

Zeichnungen

Ansicht unübersichtlich Art. 14601
PNG DXF
Rückansicht Art. 14601
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Halterung für modulare Installationsschalterprogramme
Ausführung
Unterputz
Montageart
Krallenbefestigung
Montageart der Moduleinsätze
vorne
Montagerichtung
horizontal und vertikal
Anzahl der Module horizontal (bei Modulbauweise)
1
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Einbaudose
Nein
Mit Schrauben
Nein
Geeignet zum Einbau in runde Einbaudose 60 mm
Ja
Unterputzmontage
Ja
Geeignet für Unterflurkanaldose
Nein
Geeignet für Geräteeinbaukanal
Nein
Geeignet für Montage auf DIN-Tragschiene 35 mm
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast

00. CE-Kennzeichnung - EU

01. IMQ - Italien

29. QCERT - Kolumbien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352123045
1 NR
7,4x7,4x1,5 [cm]
26,87 [g]
Barcode Qty 20 NR
8007352123052
20 NR
24,4x13,9x10,1 [cm]
630,31 [g]
Barcode Qty 260 NR
8007352368873
260 NR
59,5x38,5x26,5 [cm]
8.940,6 [g]
