Kreuzschalter 1P 16AX weiß - 14013

Pdf

Vimar - 14013 - Kreuzschalter 1P 16AX weiß

14013
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Geräte

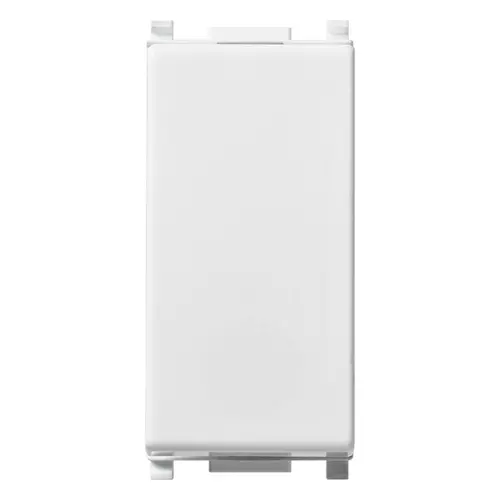

Kreuzschalter 1P 16AX weiß
Kreuzschalter 1P 16 AX 250 V~, beleuchtb

Produktstatus
3 - Aktif

Zeichnungen

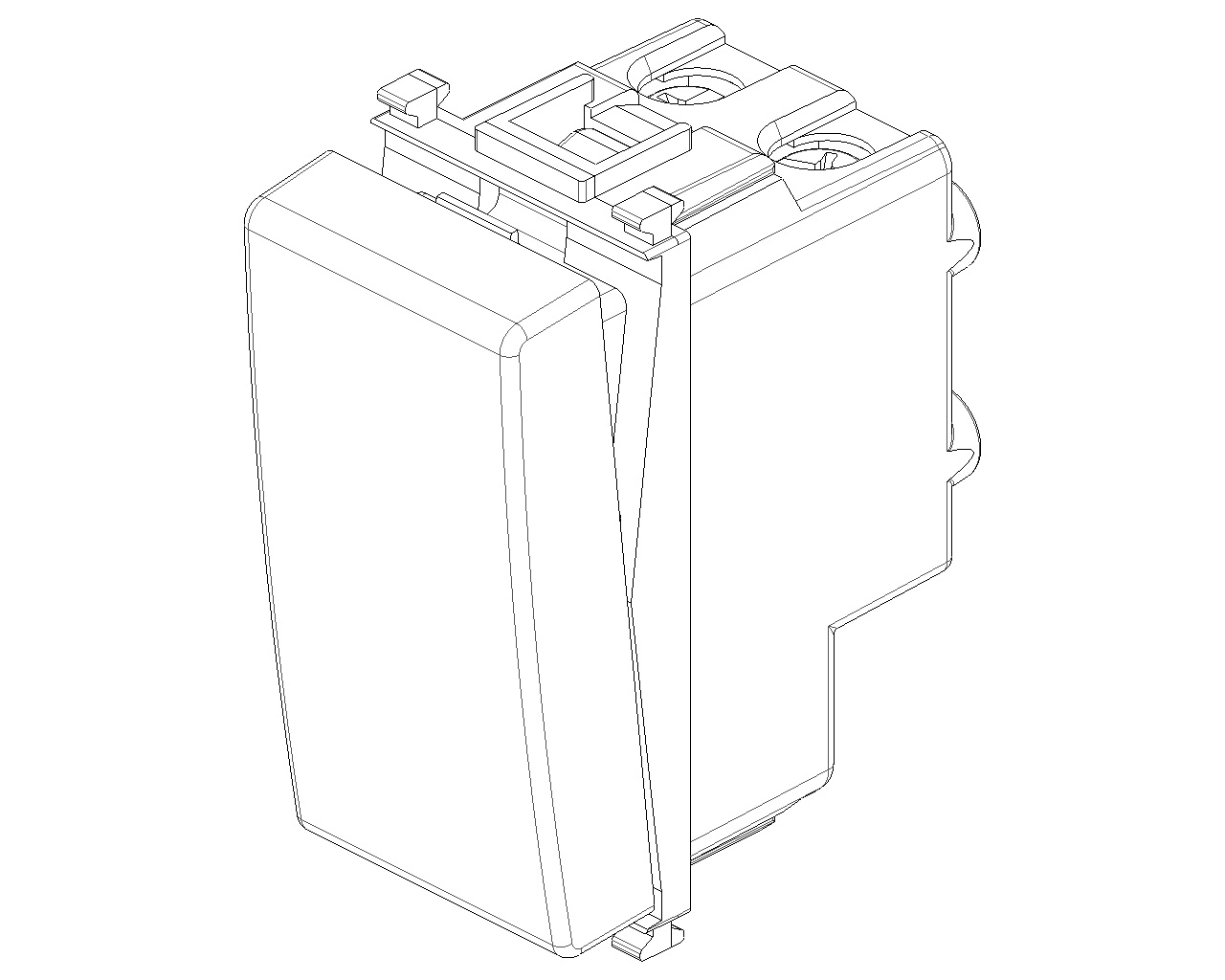

Ansicht unübersichtlich Art. 14013

PNG DXF

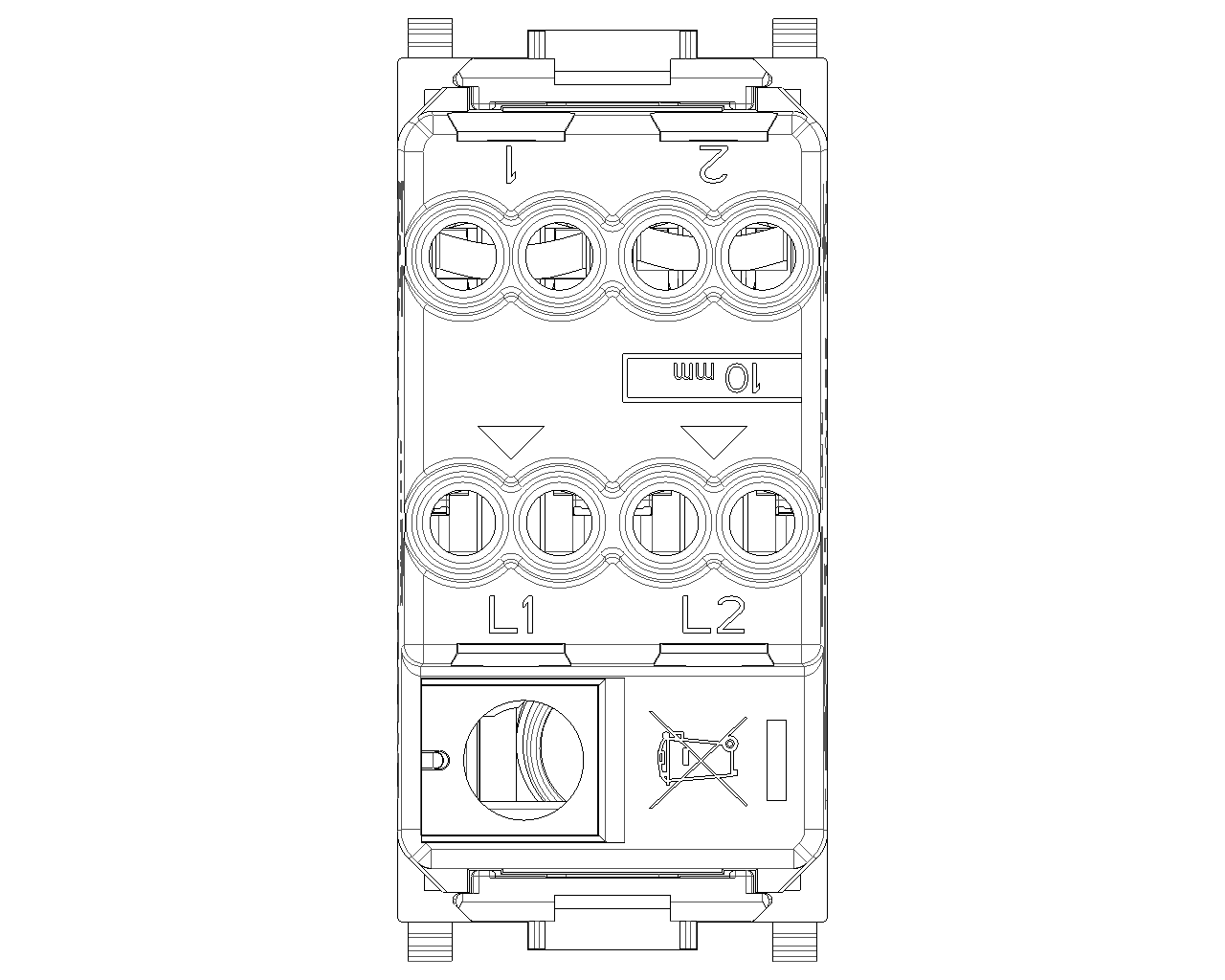

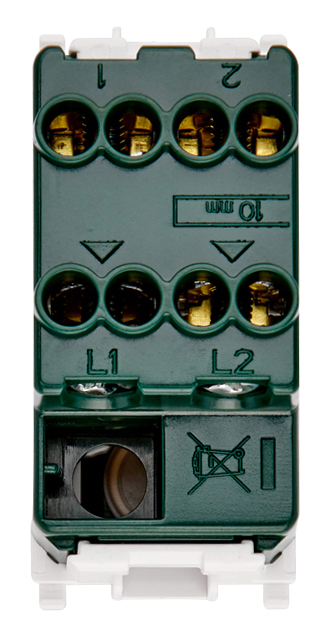

Rückansicht Art. 14013

PNG DXF

PNG DXF

Gruppe
Installationsschalterprogramme/Steckvorrichtungen

Klasse
Installationsschalter

Schaltungsart
Kreuzschalter

Bedienungsart
Wippe/Taste

Zusammenstellung
Modulargerät für Installationsschalterprogramme

Anzahl der Module (bei Modulbauweise)
1

Tastschalter
Ja

Anzahl der Betätigungswippen
1

Montageart
Unterputz

Befestigungsart
einrasten

Mit Montageplatte
Nein

Werkstoff
Kunststoff

Werkstoffgüte
Thermoplast

Halogenfrei
Ja

Oberflächenschutz
unbehandelt

Ausführung der Oberfläche
glänzend

Farbe
weiß

RAL-Nummer (ähnlich)
9003

Textfeld/Beschriftungsfläche
ja

Beleuchtung
optional

Beleuchtungsfunktion
Kontrolle und Orientierung

Beleuchtungsart
LED austauschbar

Geeignet für Schutzart (IP)
IP40

Nennspannung
250 V

Bemessungsstrom
16,00 A

Rückmeldekontakt
Nein

Anschlussart
Schraubklemme

Waschmaschinenschalter
Nein

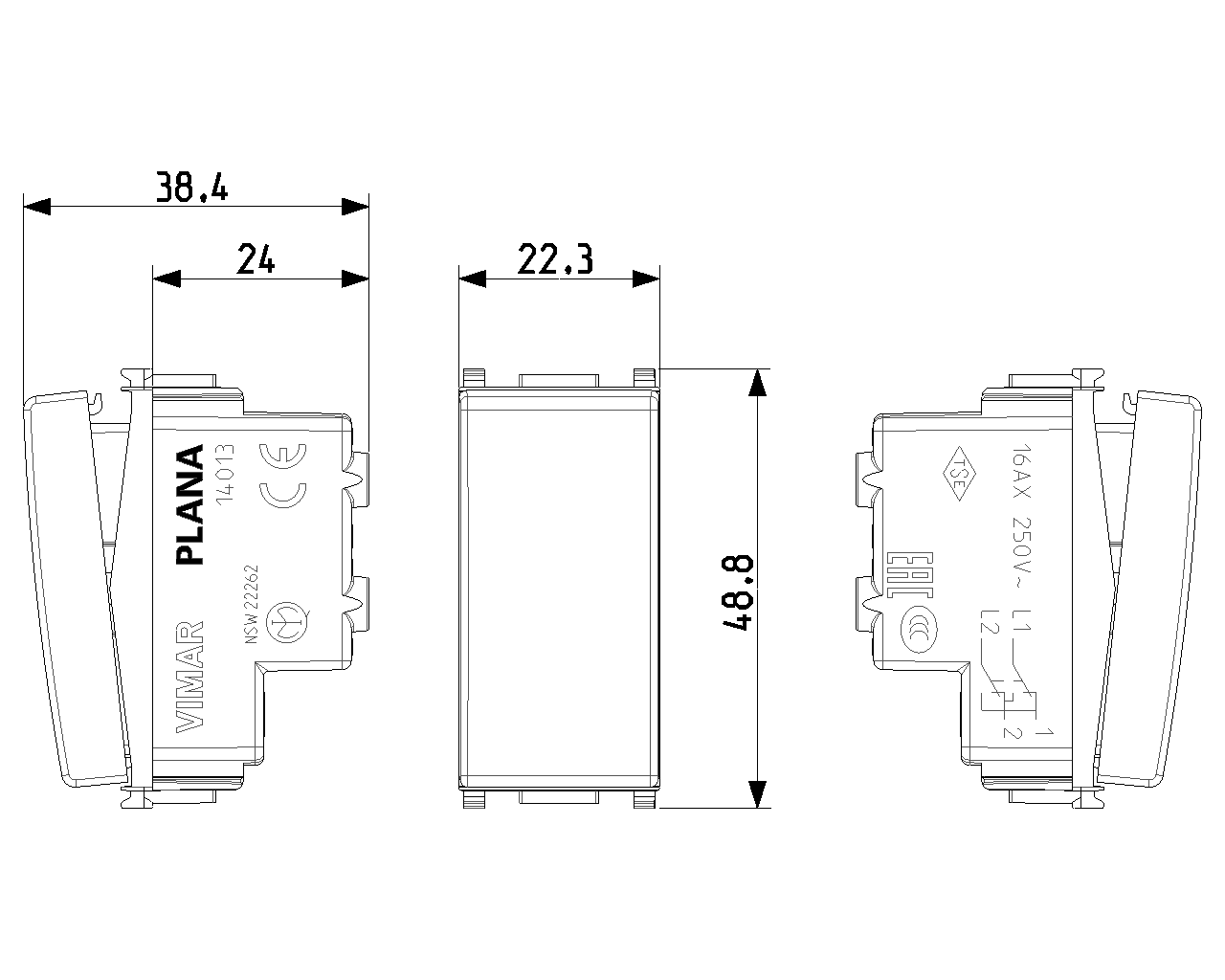

Gerätebreite
22,30 mm

Gerätehöhe
49,00 mm

Gerätetiefe
38,70 mm

Einbautiefe
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

07. INGCER - Chile

13. SNI-MGI Indonesien

14. TSE - Turkei

15. CCC - China

19. NOM - Mexiko

20. IQC - Argentinien

28. NSW - Australien

29. QCERT - Kolumbien

31. TISI - Thailand

37. Kennzeichnung - Marokko

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

8007352106536

1 NR

4,1x2,8x5,3 [cm]

33,6 [g]

8007352106543

50 NR

21,6x11,6x14,3 [cm]

1.779 [g]

8007352706682

500 NR

57,5x22,5x30 [cm]

18.240 [g]
