Drei Ausschalter 1P 20AX weiß - 14003

Pdf
Vimar - 14003 - Drei Ausschalter 1P 20AX weiß
Vimar - 14003 - Drei Ausschalter 1P 20AX weiß

14003
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Geräte

Drei Ausschalter 1P 20AX weiß
Drei Ausschalter 1P 20 AX 250 V~, beleuc

Produktstatus
3 - Aktif

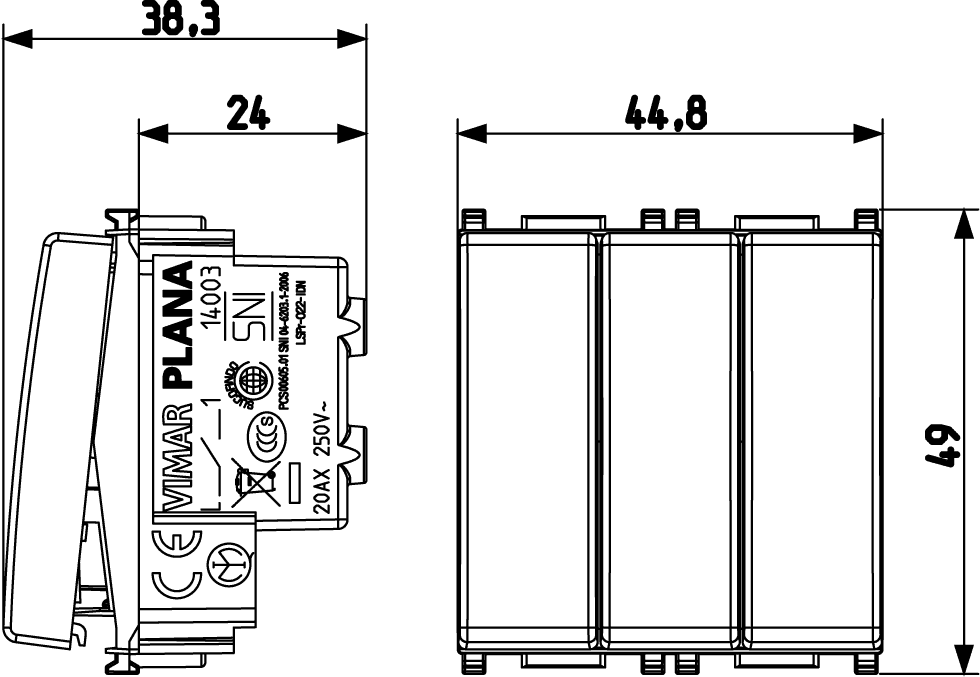

Zeichnungen

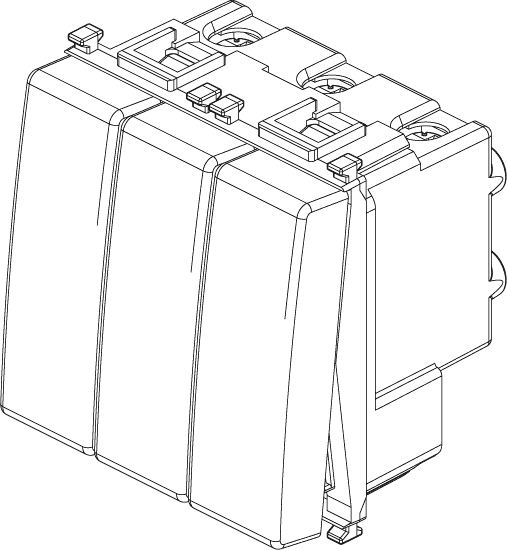

Ansicht unübersichtlich Art. 14003
PNG DXF

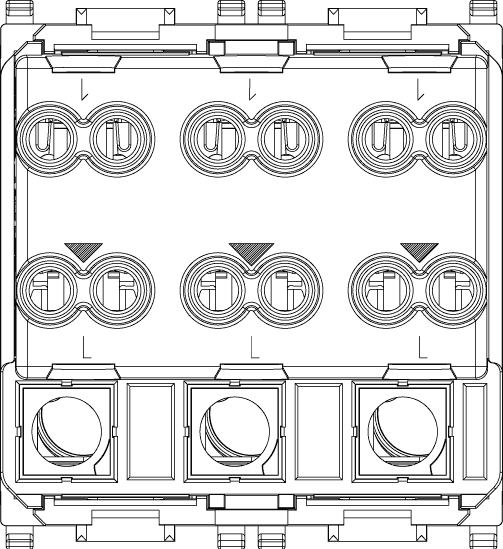

Rückansicht Art. 14003
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Installationsschalter
Schaltungsart
Ausschalter 1-polig
Bedienungsart
Wippe/Taste
Zusammenstellung
Modulargerät für Installationsschalterprogramme
Anzahl der Module (bei Modulbauweise)
2
Tastschalter
Ja
Anzahl der Betätigungswippen
3
Montageart
Unterputz
Befestigungsart
einrasten
Mit Montageplatte
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
glänzend
Farbe
weiß
RAL-Nummer (ähnlich)
9003
Textfeld/Beschriftungsfläche
ja
Beleuchtung
optional
Beleuchtungsfunktion
Kontrolle und Orientierung
Beleuchtungsart
LED austauschbar
Geeignet für Schutzart (IP)
IP40
Nennspannung
250 V
Bemessungsstrom
20,00 A
Rückmeldekontakt
Nein
Anschlussart
Schraubklemme
Waschmaschinenschalter
Nein
Gerätebreite
44,80 mm
Gerätehöhe
49,00 mm
Gerätetiefe
38,40 mm
Einbautiefe
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

13. SNI-MGI Indonesien

15. CCC - China

19. NOM - Mexiko

31. TISI - Thailand

37. Kennzeichnung - Marokko

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352403949
1 NR
5,1x4,3x5,3 [cm]
60,9 [g]
Barcode Qty 20 NR
8007352403956
20 NR
26,9x11,6x9 [cm]
1.309 [g]
Barcode Qty 240 NR
8007352641778
240 NR
38x28,5x35,5 [cm]
16.236 [g]
