Schalter 1P 20AX weiß - 14002

Pdf
Vimar - 14002 - Schalter 1P 20AX weiß
Vimar - 14002 - Schalter 1P 20AX weiß

14002
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Geräte

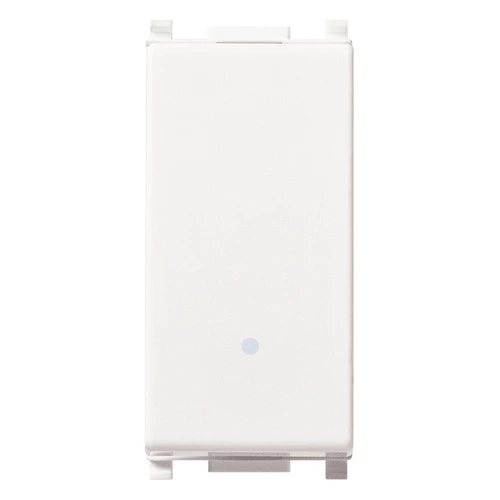

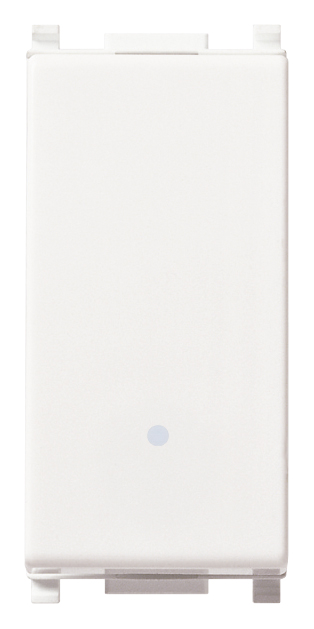

Schalter 1P 20AX weiß
Ausschalter 1P 20 AX 250 V~, beleuchtbar

Produktstatus
3 - Aktif

Zeichnungen

Ansicht unübersichtlich Art. 14002
PNG DXF
Rückansicht Art. 14002
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Installationsschalter
Schaltungsart
Ausschalter 1-polig
Bedienungsart
Wippe/Taste
Zusammenstellung
Modulargerät für Installationsschalterprogramme
Anzahl der Module (bei Modulbauweise)
1
Tastschalter
Ja
Anzahl der Betätigungswippen
1
Montageart
Unterputz
Befestigungsart
einrasten
Mit Montageplatte
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
glänzend
Farbe
weiß
RAL-Nummer (ähnlich)
9003
Textfeld/Beschriftungsfläche
ja
Beleuchtung
optional
Beleuchtungsfunktion
Kontrolle und Orientierung
Beleuchtungsart
LED austauschbar
Geeignet für Schutzart (IP)
IP40
Nennspannung
250 V
Bemessungsstrom
20,00 A
Rückmeldekontakt
Nein
Anschlussart
Schraubklemme
Waschmaschinenschalter
Nein
Gerätebreite
22,30 mm
Gerätehöhe
49,00 mm
Gerätetiefe
38,40 mm
Einbautiefe
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

19. NOM - Mexiko

31. TISI - Thailand

37. Kennzeichnung - Marokko

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

Barcode Qty 1 NR
8007352403642
1 NR
4,1x2,8x5,3 [cm]
28,04 [g]
Barcode Qty 50 NR
8007352403659
50 NR
21,6x11,6x14,3 [cm]
1.410 [g]
